Daļēji ripīgi kabeļu komplekti

Semi-rigid cable assemblies are high-performance products widely used in the radio frequency (RF) and microwave fields, capable of meeting a variety of complex connection and signal transmission requirements. The semi-rigid structure allows the cable to maintain a fixed shape. Once installed, it is less likely to shift or deform, ensuring the reliability of connections and the stability of signal Pārraide . Tāpēc tā ir piemērota sarežģītām elektroinstalācijas sistēmām ar augstām stabilitātes prasībām .

Produkts ir plašs modeļu diapazons ., izmantojot FR710S un FR710/GUT {- 085 086 "sēriju kā piemēru {. Dažādi modeļi ir piemēroti dažādiem frekvences diapazoniem un ierīces saskarnēm ., piemēram, FR710S - SMMSMM - XXX modelis ir piemērots SMA Mealors, kas ir frekvence, kas ir frekvence, un to ir frekvence, no DC līdz XXX modelim, kas tiek piemērots SMA MELORS, kas ir frekvence, ir frekvence, kas ir frekvence, un to ir frekvence. 26.5 GHz, un atgriešanās zuduma/sprieguma stāvošā viļņa attiecība 1.30.

Centra kontakts ir izgatavots no zelta pārklāta misiņa vai zelta pārklāta berilija vara . ārējam kontaktam, jūs varat izvēlēties no zelta pārklāta misiņa, ar zelta pārklājumu berilija vara, pasīvi nestabilējošo tēraudu, utt. PTFE . Kabeļa centrālais vadītājs ir sudraba pārklāts ar vara pārklājumu tērauds, un izolācijas slānis ir ciets ptfe . Apvalku var izgatavot no nekāda materiāla vai FEP, kas nodrošina signāla pārraides veiktspējas veiktspējas veiktspējas veiktspējas veiktspēju

Sakarā ar izcilo veiktspēju daļēji ripīgiem kabeļu komplektiem ir izšķiroša loma daudzos laukos ar stingrām prasībām signāla pārraidei . Tos plaši izmanto dažādās nozarēs, piemēram, sakaros, elektronikā un kosmosā .}}}}}}}}}}}}}}}}}}}}}}}

Elektroniskajai kara aprīkojumam ir jādarbojas augstas intensitātes elektromagnētisko traucējumu vidē {. Daļēji ripīgu kabeļu komplektu augstās ekranēšanas efektivitāte un stabila elektriskā veiktspēja padara tos par ideālu izvēli iekšējiem savienojumiem elektronisko karadarbības aprīkojumā .}

Kosmosa kuģa sarežģītajās sistēmās daļēji ripīgi kabeļu komplekti tiek izmantoti, lai savienotu dažādus instrumentus un ierīces .

1. Pielāgota garuma kabeļu komplektiem, lūdzu, neaizmirstiet atstāt savu garuma informāciju kases lapā;
2. Visus kabeļu komplektus var nodrošināt ar fāzēm saskaņotiem pāriem vai grupām; Ja jums ir nepieciešami kabeļi, kas jāatbilst fāzei, lūdzu, nosūtiet mums e -pastu: sales@flexirf.com

FR710S & FR710/GUT -085 086 "Sērijas daļēji ripīgs kabeļa komplekts
	Struktūras materiāla diametrs (mm)
	1	Iekšējais diriģents	Sudraba pārklāts ar vara pārklājumu tērauds	0.51±0.0127
	2	Izolators	Ciets PTFE	1.688±0.0254
	3	Diriģents	Konservētas vara/vara	2.2±0.05

Vājināšanās, jauda (testa stāvoklis 20 grādu jūras līmenī)
Frekvence (GHz)	0.5	1	5	10	20
Vājināšanās (db/m)	0.446	0.640	1.506	2.215	3.29
Jauda (W)	190.3	133.2	57.2	39.3	26.7
Kopējie modeļi un tehniskie rādītāji

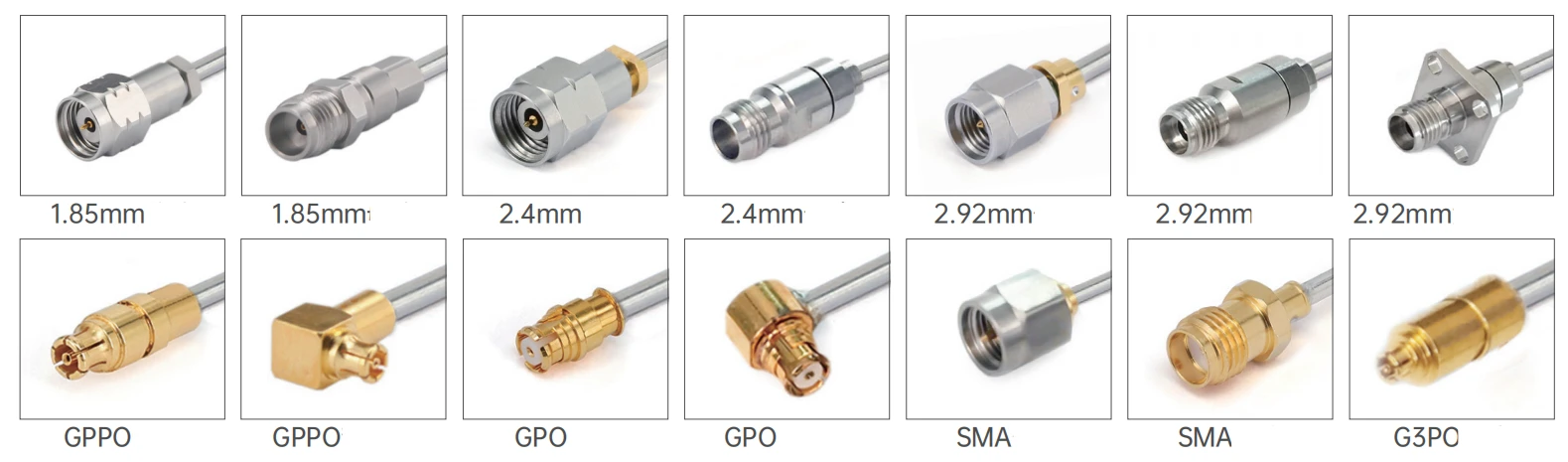

Attēlot	Sku	1 savienotājs	Savienotājs 2	Pārkvalifikācija	Atgriešanās zaudējumi/VSWR

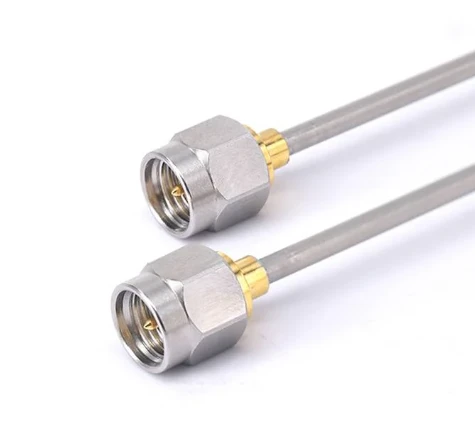

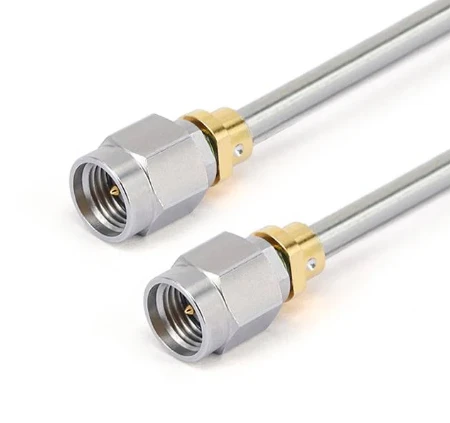

	FR710S-SMMSMM-XXX	Sma vīrietis	Sma vīrietis	DC -26.5 GHz	1.30

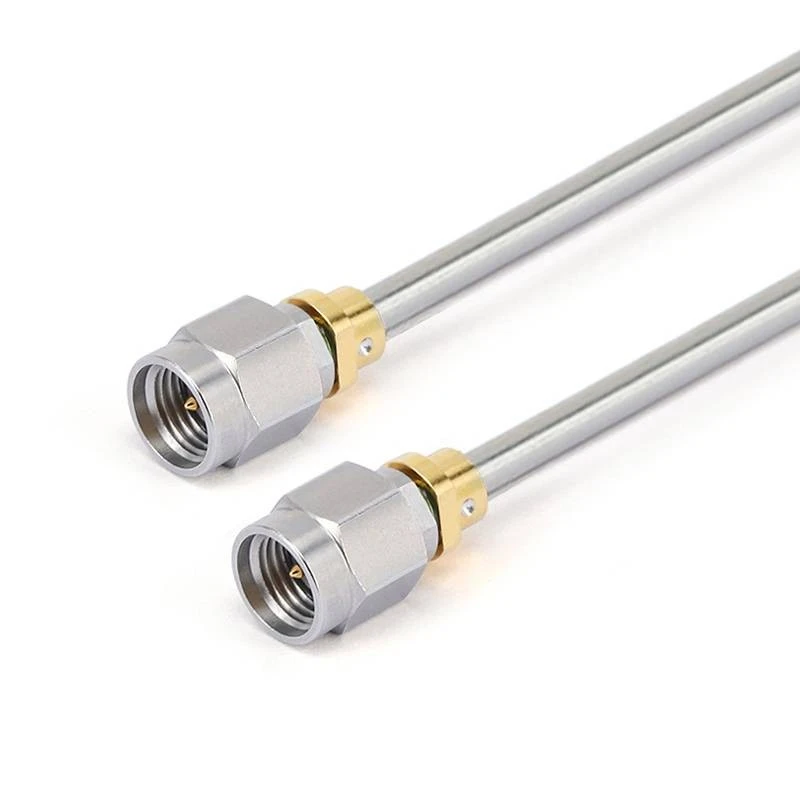

	FR710S -292 M292M-XXX	2,92 mm vīrietis	2,92 mm vīrietis	DC -40 GHz	1.35

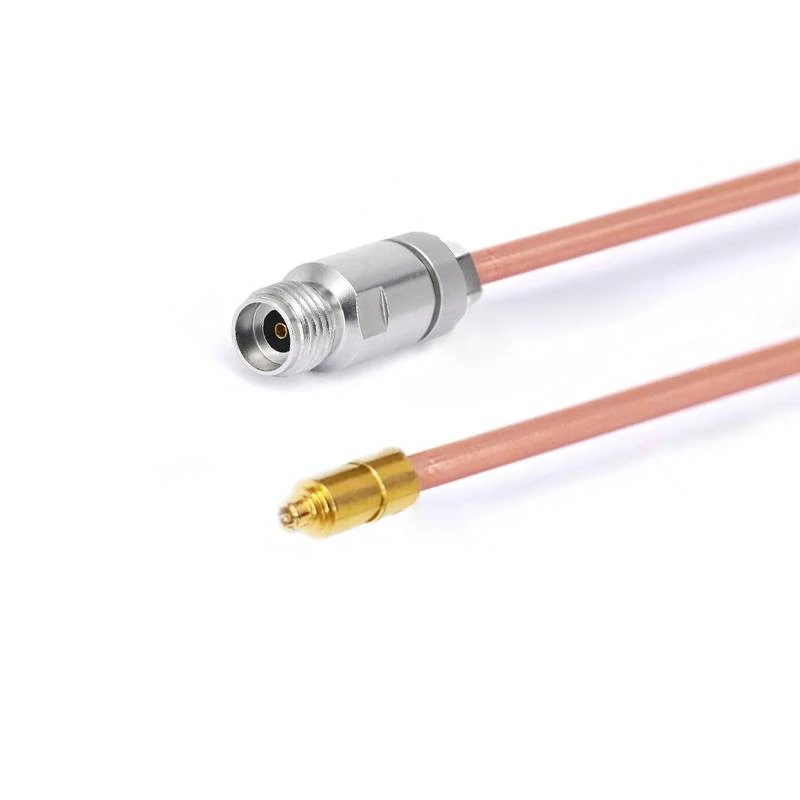

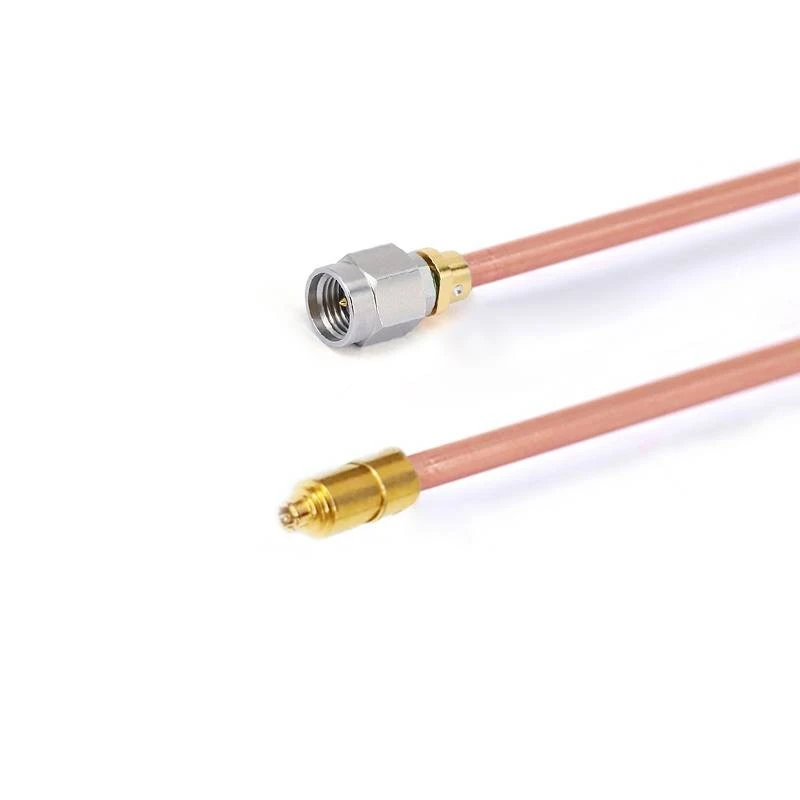

	Fr 710-292 mg3pf-xxx	2,92 mm vīrietis	G3PO (SMP) sieviete	DC -40 GHz	14dB
	Fr 710-292 ffg3pf-xxx	2,92 mm vīrietis ar 4 caurumu atloku	G3PO (SMP) sieviete	DC -40 GHz	14dB
	Fr 710-185 mg3pf-xxx	185 mm vīrietis	G3PO (SMP) sieviete	DC -67 GHz	10 dB
	Fr 710-185 fg3pf-xxx	185 mm mātīte	G3PO (SMP) sieviete	DC -67 GHz	10 dB
	Fr 710-185 ffg3pf-xxx	185 mm mātīte ar 4 caurumu atloku	G3PO (SMP) sieviete	DC -67 GHz	10 dB

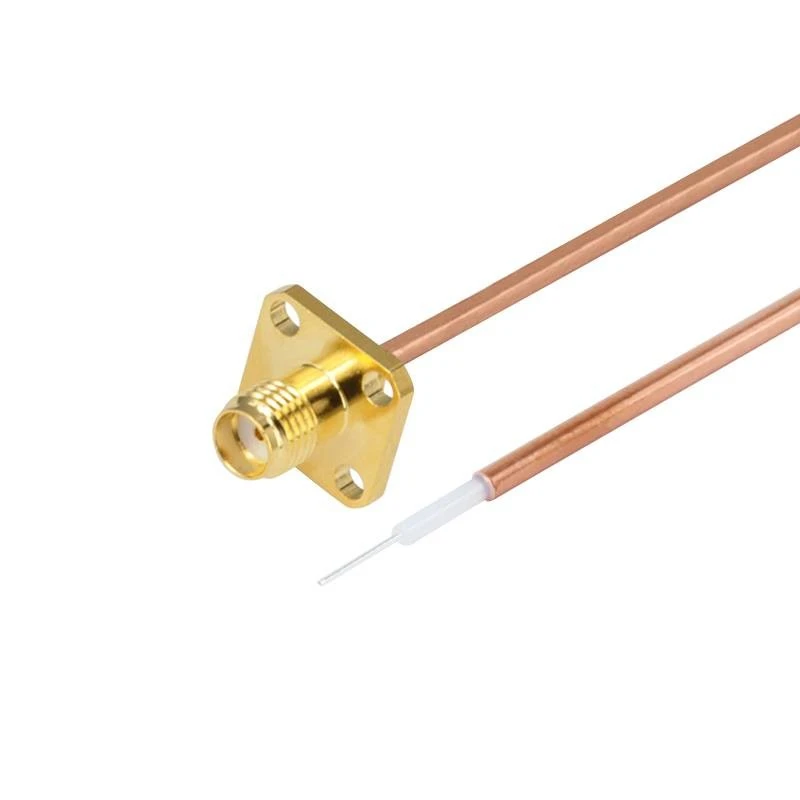

	Fr 710- smff 000- xxx	SMA mātīte ar 4 caurumu atloku	Atvērt	DC -18 GHz	1.30
	Fr 710- smff 000- xxx	SMA sieviete	Atvērt	DC -18 GHz	1.30
	Fr 710-292 f 000- xxx	2,92 mm sieviete	Atvērt	DC -40 GHz	1.35

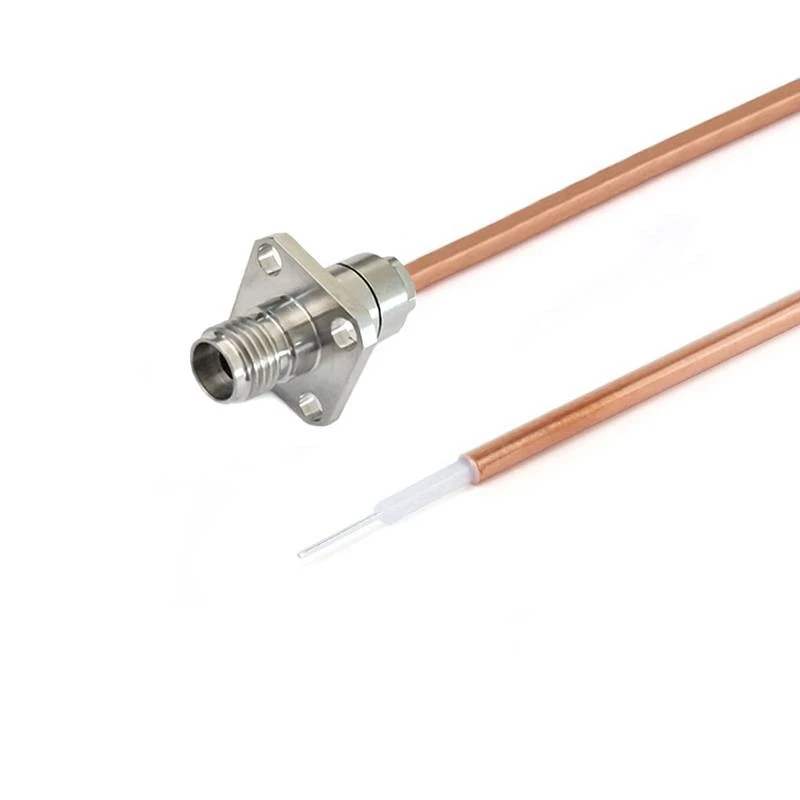

	Fr 710-292 f 000- xxx	2,92 mm mātīte ar 4 caurumu atloku	Atvērt	DC -40 GHz	1.35
	Fr 710-24 f 000- xxx	2,4 mm mātīte	Atvērt	DC -50 GHz	1.44
	Fr 710-24 ff 000- xxx	2,4 mm mātīte	Atvērt	DC -50 GHz	1.44
	Fr 710-185 f 000- xxx	1,85 mm sieviete	Atvērt	DC -67 GHz	1.50
	Fr 710-185 ff 000- xxx	1,85 mm mātīte ar 4 caurumu atloku	Atvērt	DC -67 GHz	1.50
