Ar rokām formējami kabeļu komplekti
Ar rokām veidojamiem kabeļu komplektiem daļēji elastīga pierunāšana ir augstas veiktspējas daļēji elastīgs koaksiālais kabeļa komplekts, kam ir izšķiroša loma vairākos laukos. Šo produktu izstrādā profesionāla komanda. Ar lielisko dizainu un uzticamu sniegumu tas atbilst daudzu nozaru vajadzībām. Ir pieejamas dažādas kabeļu specifikācijas, piemēram, 047 ", 086" un 141 ".
Apraksts
Ar rokām veidojamiem kabeļu komplektiem daļēji elastīga pierunāšana ir augstas veiktspējas daļēji elastīgs koaksiālais kabeļa komplekts, kam ir izšķiroša loma vairākos laukos. Šo produktu izstrādā profesionāla komanda. Ar lielisko dizainu un uzticamu sniegumu tas atbilst daudzu nozaru vajadzībām. Ir pieejamas dažādas kabeļu specifikācijas, piemēram, 047 ", 086" un 141 ".
Turklāt produkts piedāvā vairākas iespējas savienotāju tipu, pretestības, polaritātes, montāžas metožu, kontaktu un korpusa materiālu ziņā. Savienotāju tipos ietilpst 1,85 mm, 2,4 mm, 2,92 mm, SMA, G3PO, GPPO, MMXP utt.; Pretestība ir 50 omi, un polaritāte ir standarta. Ir dažādas montāžas metodes, un kontakti un korpusi ir izgatavoti no tādiem materiāliem kā misiņš, kas pārklāts ar zeltu, berilija vara, kas pārklāts ar zeltu, un pasivētu nerūsējošo tēraudu, lai nodrošinātu labu elektrisko vadītspēju un izturību pret koroziju.
Produkta ievads
Ir tādas sērijas kā FR7 0 1 & FR7 0 2/GUT -047- Veidlapa {{2 0}} 47 "sērija un FR711 & FR712/GUT -085-} 086" sērija. Produkti no dažādām sērijām atšķiras pēc struktūras izmēriem un elektriskās veiktspējas. Piemēram, FR701 un FR702/zarnu -047- formas 047 "sērijas iekšējais vadītāja diametrs ir 0,29 ± 0,0127mm, savukārt FR711 & FR712/zarnas -085- veidlapa 086" ir 0,51 ± 0,0127mm. Dažādām frekvencēm ir sniegti atbilstoši vājināšanās un jaudas dati. Ir pieejami arī vairāki kopīgi modeļi un tehniski indikatori, lai atbilstu dažādu lietojumprogrammu scenāriju prasībām.
Elektriskās veiktspējas ziņā centrālais vadītājs ir sudraba pārklāts ar vara pārklājumu tērauds, apvienojumā ar cietu PTFE izolatoru un konservētu vara stieples ārējo vadītāju. Tam ir zema kapacitāte (95,1pf/m), liels izplatīšanās ātrums (70%) un lieliska ekranēšanas efektivitāte (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Produktu lietošana
Sakarā ar to, ka tas ir saliekams un ar izcilu elektrisko veiktspēju, to plaši izmanto tādās jomās kā sakari, elektroniskās ierīces, kā arī pārbaude un mērīšana. Scenārijos, piemēram, komunikāciju tīklu atklāšanā vietnēs un rūpniecisko aprīkojuma problēmu novēršanai, daļēji elastīgi kabeļi tiek izmantoti kā pagaidu savienojuma kabeļi. Tos ir viegli nēsāt un darboties. Viņi var ātri izveidot testa saites starp dažādām ierīcēm, ļaujot efektīvi pabeigt atklāšanas darbu.
Svarīgas piezīmes
1. Pielāgota garuma kabeļu komplektiem, lūdzu, neaizmirstiet atstāt savu garuma informāciju kases lapā;
2. Visus kabeļu komplektus var nodrošināt ar fāzēm saskaņotiem pāriem vai grupām; Ja jums ir nepieciešami kabeļi, kas atbilst fāzei, lūdzu, nosūtiet mums e -pastu: sales@flexirf.com
Produkta specifikācijas dati
|
Konfigurācija |
|
|
1. savienotājs |
1,85 mm/2,4mm/2,92mm/SMA/g3po/gppo |
|
1. savienotāja pretestība |
50 omi |
|
1. savienotājs polaritāte |
Standarta |
|
Savienotājs 2 tips |
1,85 mm/2,4mm/2,92mm/SMA/g3po/gppo/ |
|
Savienotājs 2 pretestība |
50 omi |
|
Savienotājs 2 polaritāte |
Standarta |
|
Savienotāju stiprinājuma metode |
Neviens |
|
Savienotāja ķermeņa stils |
Taisns un taisnais leņķis |
|
Informācija par materiāliem |
|
|
Centra kontakts |
Misiņa zelta pārklājums, berilija vara zelts pārklāts |
|
Ārējais kontakts |
Misiņa zelta pārklājums, berilija vara zelta pārklājums, nerūsējošā tērauda pasivēts |
|
Ķermenis |
Misiņa zelta pārklājums, berilija vara zelts, nerūsējošā tērauda pasivēta pasivēšana |
|
Dielektrisks |
Pei/ptfe |
|
Vides dati |
|
|
Temperatūras diapazons |
-40 pakāpe uz +165 grādu |
|
2011/65/ES (ROHS) |
Atbilstošs |
|
Kabeļu specifikācijas |
|
|
Vadītājs |
Sudraba pārklāts copperweld |
|
Dielektrisks |
Ciets PTFE |
|
Apvalks |
Nav vai fep |
|
Kapacitāte (PF/M) |
95.1 |
|
Izplatīšanās ātrums (%) |
70 |
|
Ekranēšanas efektivitāte |
<-100dB @ 1GHz |
|
Spēka apstrāde |
10watt @ 18GHz at sea level,VSWR1.0 |
Produkta tips
| FR701 un FR702/GUT -047- Veidlapa 047 "Sērijas kabeļa montāža | ||||
 |
Struktūras materiāla diametrs (mm) |
|||
|
1 |
Iekšējais diriģents |
Sudraba pārklāts ar vara pārklājumu tērauds |
0.29±0.0127 |
|
|
2 |
Izolators |
Ciets PTFE |
0.94±0.0254 |
|
|
3 |
Ārējais vadītājs |
Konservētas vara stieples |
1.19±0.05 |
|
|
4 |
Apvalks |
Feps |
1.6±0.13 |
|
| Vājināšanās, jauda (testa stāvoklis 20 grādu jūras līmenī) | |||||
|
Frekvence (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Vājināšanās (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Jauda (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|

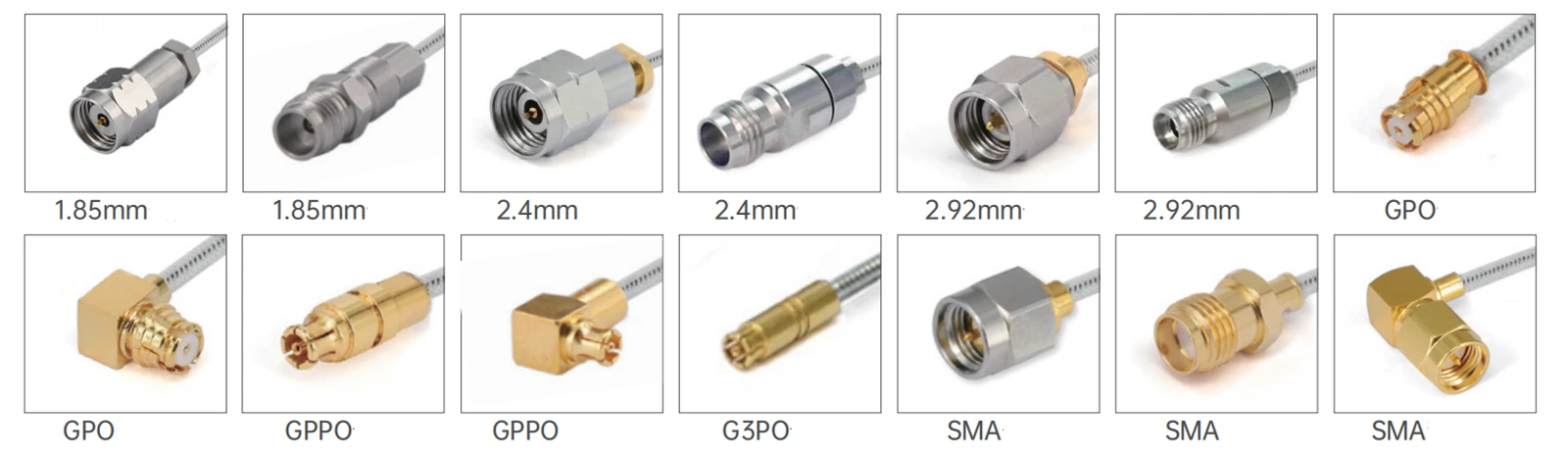

Kopējie modeļi un tehniskie rādītāji
|
|||||
|
Attēlot |
Sku |
1 savienotājs |
Savienotājs 2 |
Pārkvalifikācija |
Atgriešanās zaudējumi/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2,92 mm mātīte ar 2 caurumu atloku |
G3PO (SMP) sieviete |
DC -40 GHz |
12dB |
|
|
Fr 701-292 mg3pf-xxx |
2,92 mm vīrietis |
G3PO (SMP) sieviete |
DC -40 GHz |
12dB |
|
|
Fr 701-292 fg3pf-xxx |
2,92 mm sieviete |
G3PO (SMP) sieviete |
DC -40 GHz |
12dB |
|
|
Fr 701-185 mg3pf-xxx |
1,85 mm vīrietis |
G3PO (SMP) sieviete |
DC -67 GHz |
10 dB |
|
|
Fr 701-185 fg3pf-xxx |
1,85 mm sieviete |
G3PO (SMP) sieviete |
DC -67 GHz |
10 dB |
| FR711 un FR712/GUT -085- Veidlapa 086 "Sērijas kabeļa komplekts | ||||
 |
Struktūras materiāla diametrs (mm) |
|||
|
1 |
Iekšējais diriģents |
Sudraba pārklāts ar vara pārklājumu |
0.51±0.0127 |
|
|
2 |
Izolators |
Ciets PTFE |
1.69±0.0254 |
|
|
3 |
Ārējais vadītājs |
Konservētas vara stieples |
2.2±0.05 |
|
|
4 |
Apvalks |
Feps |
2.54 |
|
| Vājināšanās, jauda (testa stāvoklis 20 grādu jūras līmenī) | |||||
|
Frekvence (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Vājināšanās (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Jauda (W) |
253 |
157 |
69 |
47 |
33 |

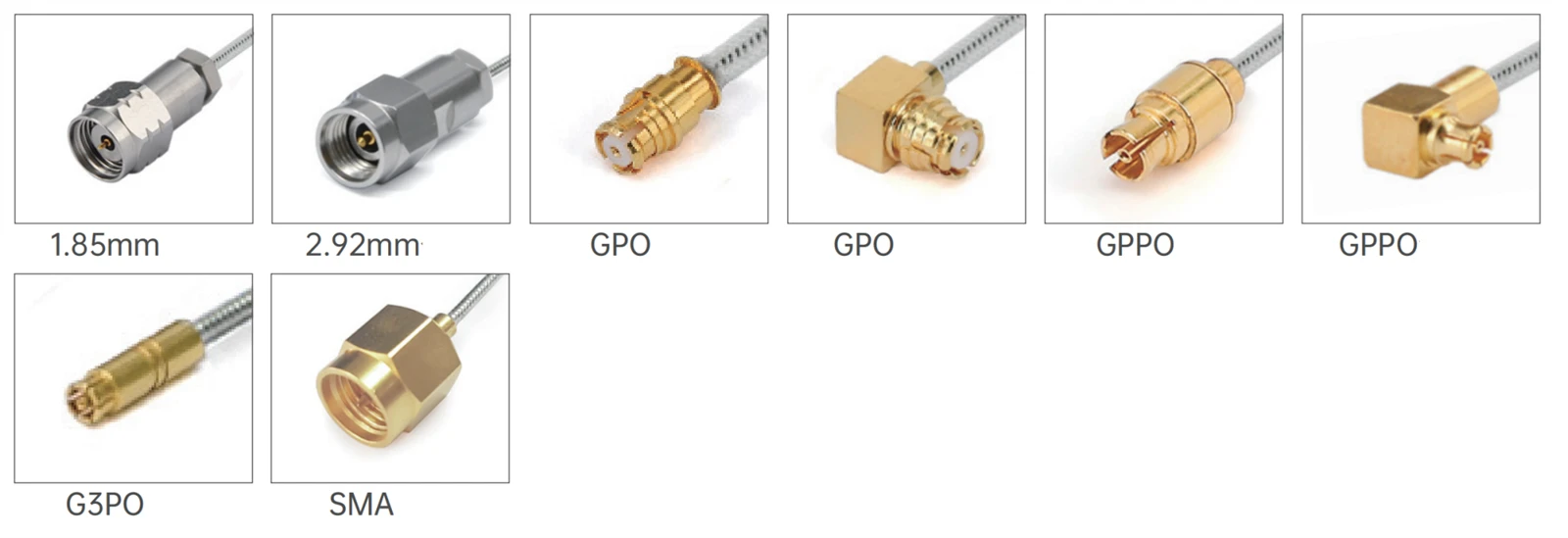

| Kopējie modeļi un tehniskie rādītāji |
 |
|
FR712/zarnas -085- formas-fep (ar FEP jaku) |
|||||
|
Attēlot |
Sku |
1 savienotājs |
Savienotājs 2 |
Pārkvalifikācija |
Atgriešanās zaudējumi/VSWR |
|
|
Fr 712- smmsmm-xxx |
Sma vīrietis |
Sma vīrietis |
DC -26. 5GHz |
1.35 |
|
|

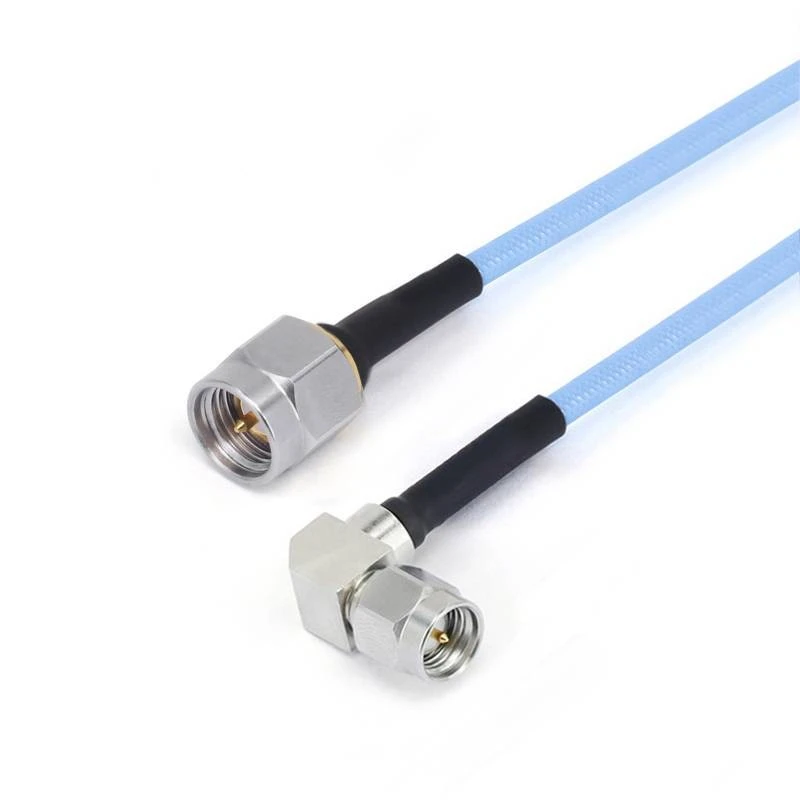

Fr 12- smmsmwm-xxx -18 g |
Sma vīrietis |
SMA tēviņš ar taisno leņķi |
DC -18 GHz |
1.35 |
|
|
Fr 712- smwmsmwm-xxx -18 g |
SMA tēviņš ar taisno leņķi |
SMA tēviņš ar taisno leņķi |
DC -18 GHz |
1.40 |
|
|
Fr 712- smmgpf-xxx |
Sma vīrietis |
GPO (SMP) sieviete |
DC -26. 5GHz |
1.35 |
|
|
Fr 712- smmgpwf-xxx |
Sma vīrietis |
GPO (SMP) sieviete ar taisno leņķi |
DC -26. 5GHz |
1.40 |
|
|
Fr 712- smmgppf-xxx |
Sma vīrietis |
GPPO (mini-SMP) sieviete |
DC -26. 5GHz |
1.35 |
|
|
Fr 712- smmgppwf-xxx |
Sma vīrietis |
GPPO (mini-SMP) sieviete ar taisno leņķi |
DC -26. 5GHz |
1.40 |
|
|

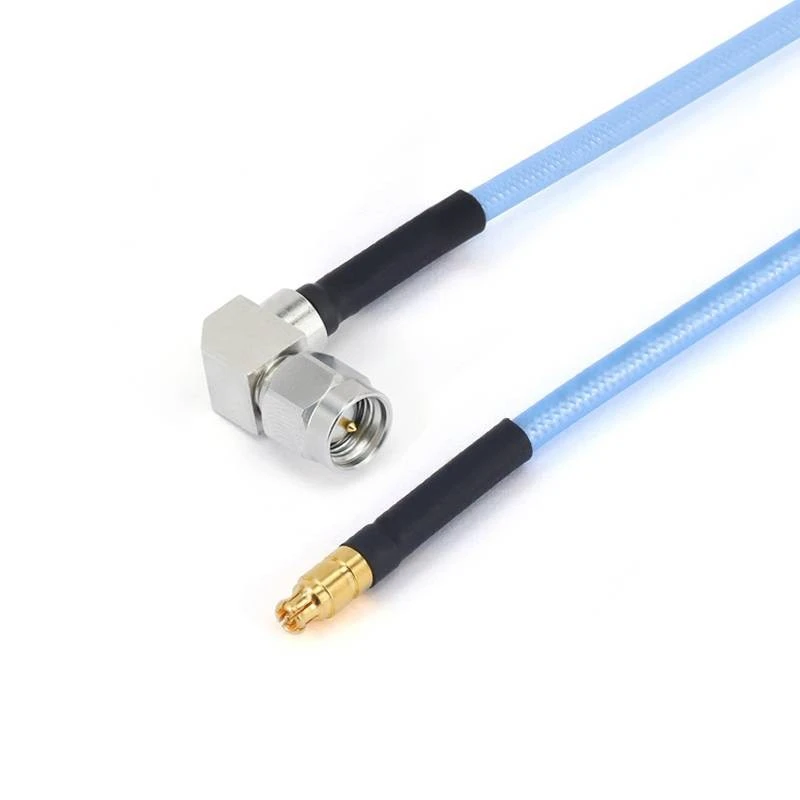

Fr 712- smwmgppf-xxx -18 g |
SMA tēviņš ar taisno leņķi |
GPPO (mini-SMP) sieviete |
DC -18 GHz |
15dB |
|
|

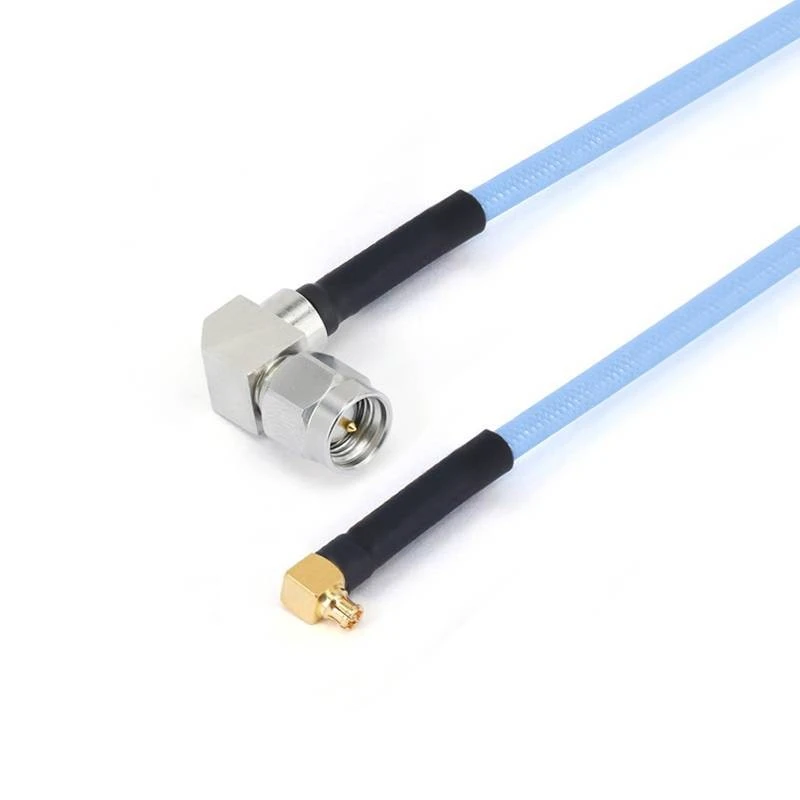

Fr 712- smwmgppwf-xxx -18 g |
SMA tēviņš ar taisno leņķi |
GPPO (mini-SMP) sieviete ar taisno leņķi |
DC -18 GHz |
15dB |
|
|
Fr 712- smfgpf-xxx |
SMA sieviete |
GPO (SMP) sieviete |
DC -18 GHz |
1.35 |
|
|
Fr 712- smffgpf-xxx |
SMA mātīte ar 4 caurumu atloku |
GPO (SMP) sieviete |
DC -18 GHz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
SMA sieviete |
GPPO (mini-SMP) sieviete |
DC -26. 5GHz |
1.40 |
|
|
Fr 712- smffgppf-xxx |
SMA mātīte ar 4 caurumu atloku |
GPPO (mini-SMP) sieviete |
DC -26. 5GHz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2,92 mm vīrietis |
2,92 mm vīrietis |
DC - 40 GHz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2,92 mm vīrietis |
GPO (SMP) sieviete |
DC - 40 GHz |
10 dB |
|
|
Fr 712-292 mgpwf-xxx |
2,92 mm vīrietis |
GPO (SMP) sieviete ar taisno leņķi |
DC - 40 GHz |
10 dB |
|
|
Fr 712-292 fgpf-xxx |
2,92 mm sieviete |
GPO (SMP) sieviete |
DC - 40 GHz |
10 dB |
|
|
Fr 712-292 ffgpf-xxx |
2,92 mm mātīte ar 4 caurumu atloku |
GPO (SMP) sieviete |
DC - 40 GHz |
10 dB |
|
|
Fr 712-292 mgppf-xxx |
2,92 mm vīrietis |
GPPO (mini-SMP) sieviete |
DC - 40 GHz |
14dB |
|
|
Fr 712-292 mgppwf-xxx |
2,92 mm vīrietis |
GPPO (mini-SMP) sieviete ar taisno leņķi |
DC - 40 GHz |
14dB |
|
|
Fr 712-292 fgppf-xxx |
2,92 mm sieviete |
GPPO (mini-SMP) sieviete |
DC - 40 GHz |
14dB |
|
|
Fr 712-292 ffgppf-xxx |
2,92 mm mātīte ar 4 caurumu atloku |
GPPO (mini-SMP) sieviete |
DC - 40 GHz |
14dB |
|
|
Fr 712-292 mg3pf-xxx |
2,92 mm vīrietis |
G3PO (SMP) sieviete |
DC - 40 GHz |
12dB |
|
|
Fr 712-292 fg3pf-xxx |
2,92 mm sieviete |
G3PO (SMP) sieviete |
DC - 40 GHz |
12dB |
|
|
Fr 712-292 ffg3pf-xxx |
2,92 mm mātīte ar 4 caurumu atloku |
G3PO (SMP) sieviete |
DC - 40 GHz |
12dB |
|
|
Fr 712-185 mg3pf-xxx |
1,85 mm vīrietis |
G3PO (SMP) sieviete |
DC - 67 GHz |
10 dB |
|
|
Fr 712-185 fg3pf-xxx |
1,85 mm sieviete |
G3PO (SMP) sieviete |
DC - 67 GHz |
10 dB |
|
|
Fr 712-185 ffg3pf-xxx |
1,85 mm mātīte ar 4 caurumu atloku |
G3PO (SMP) sieviete |
DC - 67 GHz |
10 dB |
|
FR711/zarnas -085- forma (bez FEP jaka) |
|||||
|
Attēlot |
Sku |
1 savienotājs |
Savienotājs 2 |
Pārkvalifikācija |
Atgriešanās zaudējumi/VSWR |
|
|
Fr 711- smmsmm-xxx |
Sma vīrietis |
Sma vīrietis |
DC -26. 5GHz |
1.35 |
 |
Fr 11- smmsmwm-xxx -18 g |
Sma vīrietis |
SMA tēviņš ar taisno leņķi |
DC -18 GHz |
1.35 |
|
|

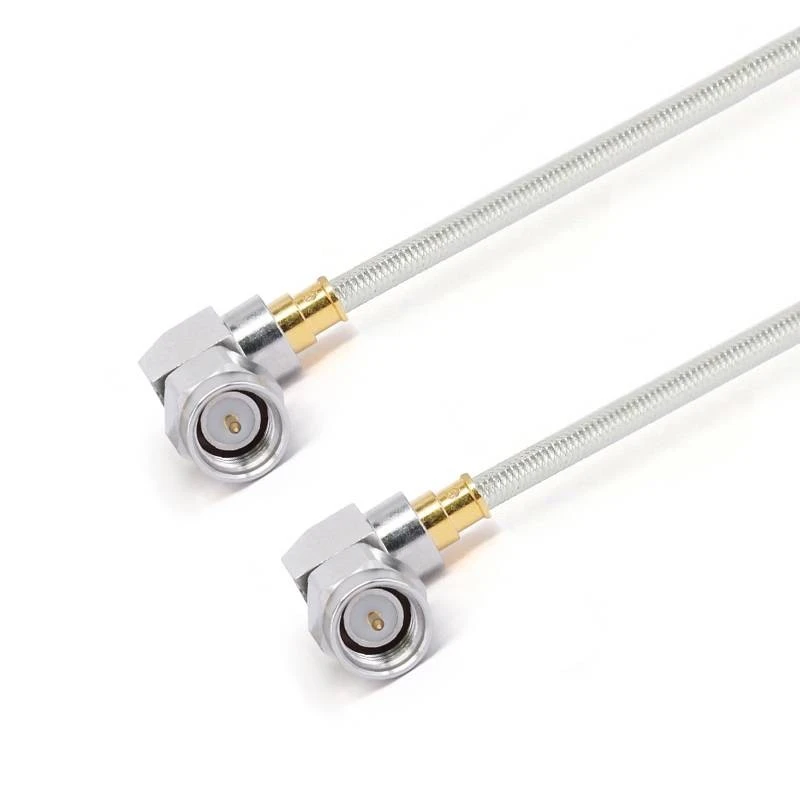

Fr 711- smwmsmwm-xxx -18 g |
SMA tēviņš ar taisno leņķi |
SMA tēviņš ar taisno leņķi |
DC -18 GHz |
1.40 |
|
|

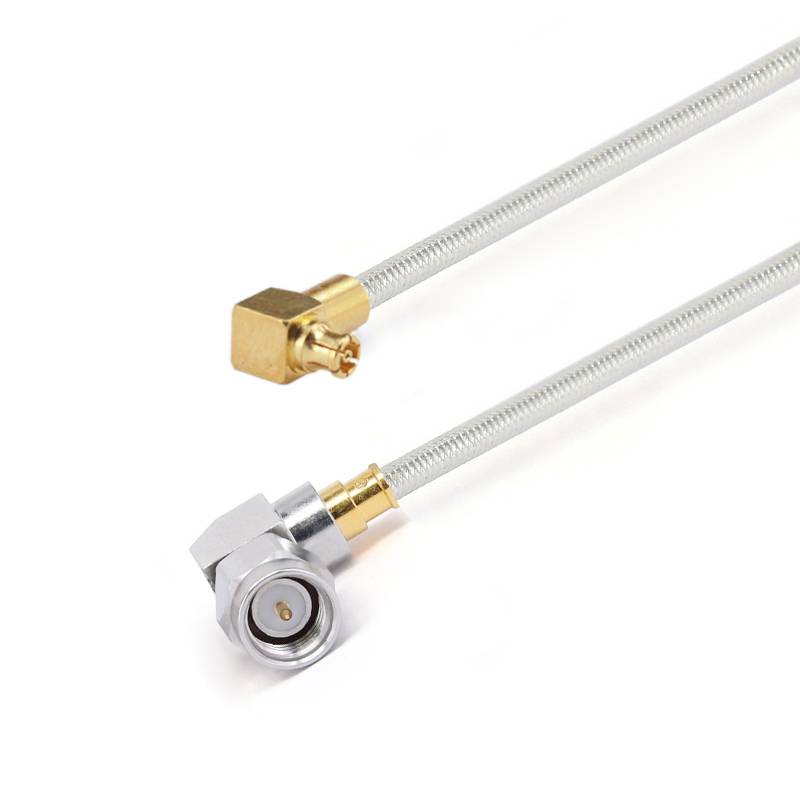

Fr 711- smwmgppwf-xxx -18 g |
SMA tēviņš ar taisno leņķi |
GPPO (mini-SMP) sieviete ar taisno leņķi |
DC -18 GHz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2,92 mm vīrietis |
MMPX vīrietis |
DC -40 GHz |
14dB |
|
|
R 711-292 mmmpxf-xxx |
2,92 mm vīrietis |
MMPX sieviete |
DC -40 GHz |
14dB |
|
|
Fr 711-24 mmmpxm-xxx |
2,4 mm vīrietis |
MMPX vīrietis |
DC -50 GHz |
12dB |
|
|
Fr 711-24 mmmpxf-xxx |
2,4 mm vīrietis |
MMPX sieviete |
DC -50 GHz |
12dB |
|
|
Fr 711-185 mmmpxm-xxx |
1,85 mm vīrietis |
MMPX vīrietis |
DC -67 GHz |
10 dB |
|
|
Fr 711-185 mmmpxf-xxx |
1,85 mm vīrietis |
MMPX sieviete |
DC -67 GHz |
10 dB |
|
|
Fr 711-185 mg3pf-xxx |
1,85 mm vīrietis |
G3PO (SMPS) Mātīte |
DC -67 GHz |
10 dB |
|
|
Fr 711-185 fg3pf-xxx |
1,85 mm sieviete |
G3PO (SMPS) Mātīte |
DC -67 GHz |
10 dB |
|
|
Fr 711-185 ffg3pf-xxx |
1,85 mm mātīte ar 4 caurumu atloku |
G3PO (SMPS) Mātīte |
DC -67 GHz |
10 dB |
