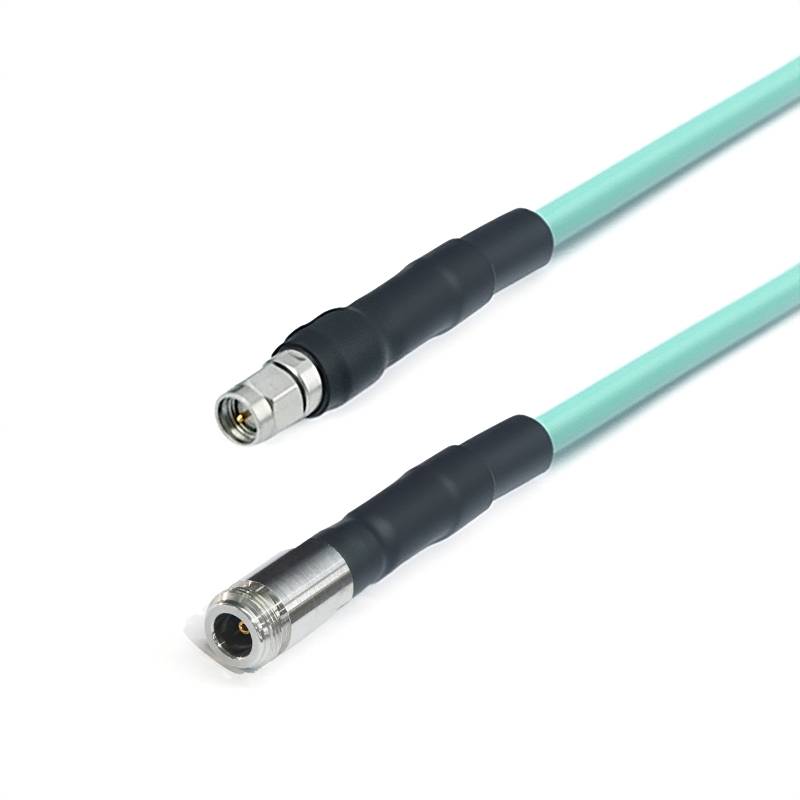

Zema zuduma fāzes stabila sērija
Mūsdienu griešanas laukos, piemēram, sakaru, elektroniskā testēšana un mērīšana, signāla pārraides un zemu zaudējumu raksturlielumu stabilitāte ir kļuvuši par galvenajiem faktoriem, kas nosaka sistēmu veiktspēju, un attiecīgās prasības kļūst arvien stingrākas .
Apraksts
Produkta ievads
Mūsdienu griešanas un malu laukos, piemēram, sakaru, elektroniskā testēšana un mērīšana, signāla pārraides un zemu zaudējumu raksturlielumu stabilitāte ir kļuvuši par galvenajiem faktoriem, kas nosaka sistēmu veiktspēju, un attiecīgās prasības kļūst arvien stingrākas . Zema zaudējumu amplitūda - un - fāzei - stabilai kabeļa montāžai, un tas ir pamatīgs. un efektīva signāla pārraide .
Produktu struktūras funkcijas
Lieliskas zemas - zaudējumu īpašības:
Viņiem ir ārkārtīgi izcili zemu - zaudējumu veiktspēja dažādos frekvences apstākļos . FRU1/GT147A modeļa (40 GHz), pat augstas - frekvences vidē līdz 40 GHz, tā vājināšanās ir tikai 2 .} 85 dB uz metru.
Lieliska fāzes stabilitāte:
Viņiem ir ļoti stabili fāzes raksturlielumi ., piemēram, kad FRU1/GT147A darbojas ar 10 GHz frekvenci, tā mehāniskās fāzes stabilitāte var sasniegt 10 GHz/3 grādu; Kad frekvence ir 18 GHz, tā var sasniegt 18 GHz/5 grādu . šāda stabila fāze var efektīvi nomākt fāzes svārstības signāla pārraides laikā, galvenokārt izvairoties sistēmas .
Plaša frekvences pārklājums:
Produktiem ir plašs frekvences pārklājuma diapazons, kas aptver no tiešās strāvas (DC) līdz 110 GHz {. Dažādus kabeļu komplektu modeļus var precīzi pielāgot dažādiem frekvences diapazoniem, lai atbilstu dažādām lietojumprogrammu prasībām .}}}}}}}}}}}}}}}}}}} .
Produktu lietošana
Mikroviļņu testā esošajā mikroviļņu kameras testē tie savieno testa aprīkojumu un ierīces, un to stabilie signāla pārraides raksturlielumi nodrošina testa rezultātu precizitāti un uzticamību . kā galvenos savienojošos komponentus tādos instrumentos kā tīkla analizatori un spektra analizatori, un tie garantē precīzu izstrādājumu mērīšanu un kvalitātes inspektoru {1. Pētījums {1 Pētījums} {1 Pētījumam un izstrādā elektronisko produktu izstrādei un izstrādāšanai {1.
Svarīgas piezīmes
1. Pielāgota garuma kabeļu komplektiem, lūdzu, neaizmirstiet atstāt savu garuma informāciju kases lapā;
2. Visus kabeļu komplektus var nodrošināt ar fāzēm saskaņotiem pāriem vai grupām; Ja jums ir nepieciešami kabeļi, kas jāatbilst fāzei, lūdzu, nosūtiet mums e -pastu: sales@flexirf.com
Produkta specifikācijas dati
|
Konfigurācija |
|
|

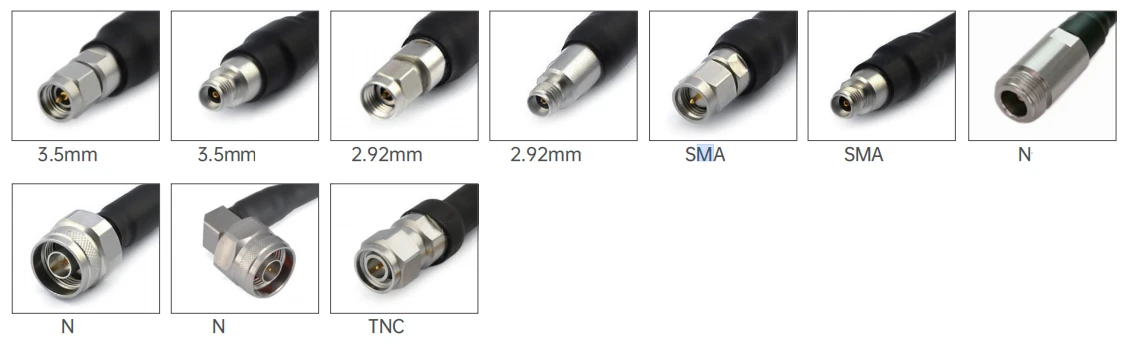

1. savienotājs |

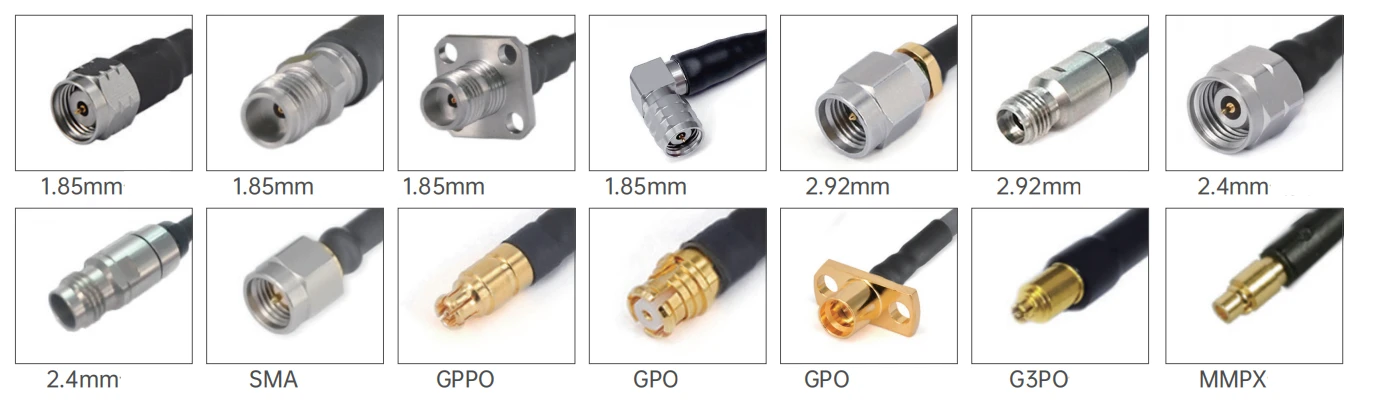

1,85 mm/2,4mm/2,92mm/SMA/g3po/gppo/n/tnc |
|
1. savienotāja pretestība |
50 omi |
|
1. savienotājs polaritāte |
Standarta |
|
Savienotājs 2 tips |
1,85 mm/2,4mm/2,92mm/SMA/g3po/gppo/n/tnc |
|
Savienotājs 2 pretestība |
50 omi |
|
Savienotājs 2 polaritāte |
Standarta |
|
Savienotāju stiprinājuma metode |
Neviens |
|
Savienotāja ķermeņa stils |
Taisns un taisnais leņķis |
|
Informācija par materiāliem |
|
|
Centra kontakts |
Misiņa zelta pārklājums, berilija vara zelts pārklāts |
|
Ārējais kontakts |
Misiņa zelta pārklājums, berilija vara zelts, kas pārklāts ar nerūsējošā tērauda pasivētu |
|
Ķermenis |
Misiņa zelta pārklājums, berilija vara zelts, nerūsējošā tērauda pasivēta pasivēšana |
|
Dielektrisks |
Pei/ptfe |
|
Vides dati |
|
|
Temperatūras diapazons |
-40 pakāpe uz +165 grādu |
|
2011/65/ES (ROHS) |
Atbilstošs |
Produkta tips
| FRU1/GT147A ar zemu zudumu stabila fāzes kabeļa komplekts (40 GHz) | ||||
 |
Struktūras materiāla diametrs (mm) |
|||
|
1 |
Iekšējais diriģents |
Sudraba pārklāts ar vara pārklājumu tērauds |
0.91±0.05 |
|
|
2 |
Izolators |
Ciets PTFE |
2.69±0.05 |
|
|
3 |
Iekšēja ekranēšana |
Sudraba pārklāta vara josla |
2.86±0.05 |
|
|
4 |
Ārējā ekranēšana |
Sudraba pārklāts vara stieples pinums |
3.28±0.05 |
|
|
5 |
apvalks |
Feps |
3.73±0.13 |
|
| Vājināšanās, jauda (testa stāvoklis 20 grādu jūras līmenī) | |||||
|
Frekvence (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Vājināšanās (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Jauda (W) |
380 |
120 |
90 |
75 |
65 |
| Elektriskās un mehāniskās īpašības | |||||||
|
Biežums (GHz) |
Pretestība (Ω) |
Pārraides ātrums |
Kapacitāte |
Vairogs |
Darba temperatūra diapazons |
Minimālais liekšanas rādiuss |
Mehānisks fāzes stabilitāte |
|
40 |
50 |
77% |
86 pf/m |
>100db |
-65 grāds ~ +165 grāds |
6,35 mm |
10 GHz/3 grādu 18 GHz/5 grāds |
|
Kopējie modeļi un tehniskie rādītāji
|
|||||||
|
Attēlot |
Sku |
1 savienotājs |
Savienotājs 2 |
Pārkvalifikācija |
Atgriešanās zaudējumi/VSWR |
|
|

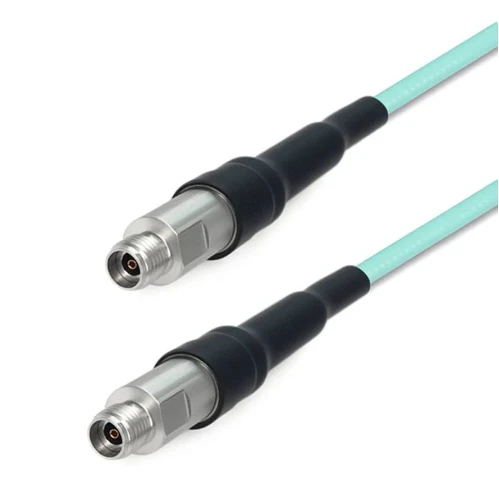

Fru 1-292 f292f-xxx |
2,92 mm sieviete |
2,92 mm sieviete |
DC -40 GHz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2,92 mm vīrietis |
2,92 mm vīrietis |
DC -40 GHz |
1.44 |
|
|

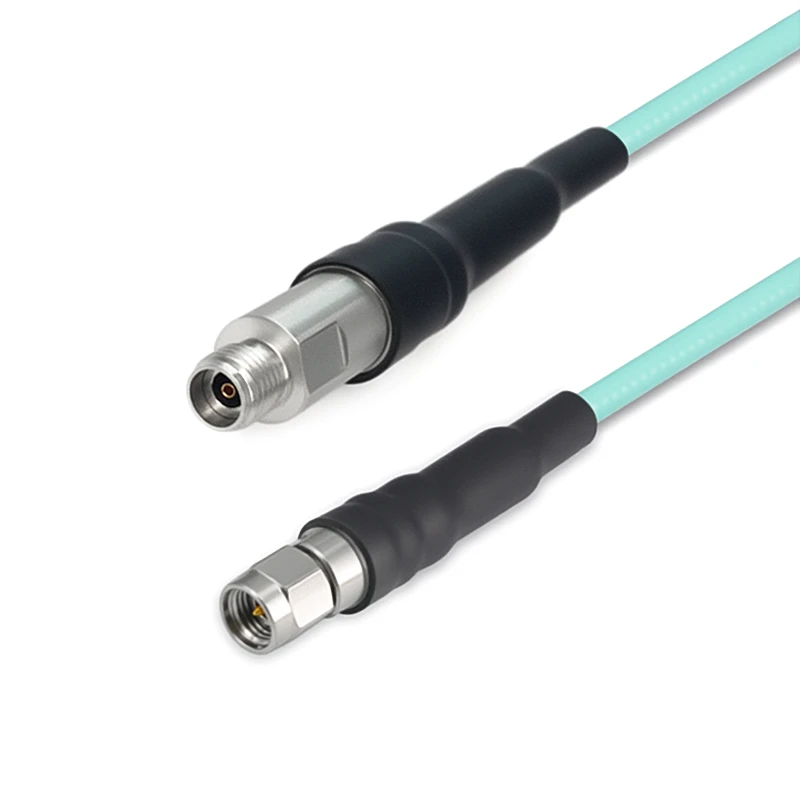

Fru 1-292 m292f-xxx |
2,92 mm vīrietis |
2,92 mm sieviete |
DC -40 GHz |
1.44 |
| FRU2/GT3506 ar zemu zudumu stabila fāzes kabeļa komplekts (65 GHz) | ||||
|
|
Struktūras materiāla diametrs (mm) |
|||
|
1 |
Iekšējais diriģents |
Sudraba pārklāts ar vara pārklājumu tērauds |
0.51±0.05 |
|
|
2 |
Izolators |
Ciets PTFE |
1.38±0.05 |
|
|
3 |
Iekšēja ekranēšana |
Sudraba pārklāta vara josla |
1.58±0.05 |
|
|
4 |
Ārējā ekranēšana |
Sudraba pārklāts vara stieples pinums |
1.90±0.05 |
|
|
5 |
apvalks |
Feps |
2.20±0.13 |
|
| Vājināšanās, jauda (testa stāvoklis 20 grādu jūras līmenī) | ||||||||||
|
Frekvence (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Vājināšanās (db/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Jauda (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Elektriskās un mehāniskās īpašības | |||||||
|
Frekvence (GHz |
Pretestība (Ω) |
Pārraides ātrums |
Kapacitāte |
Vairogs |
Darba temperatūra diapazons |
Minimālais liekšanas rādiuss |
Dielektriskais izturas spriegums |
|
67 GHz |
50Ω |
82% |
94pf/m |
>90 dB |
-55 grāds ~ +125 grāds |
11mm |
800v@DC |
|

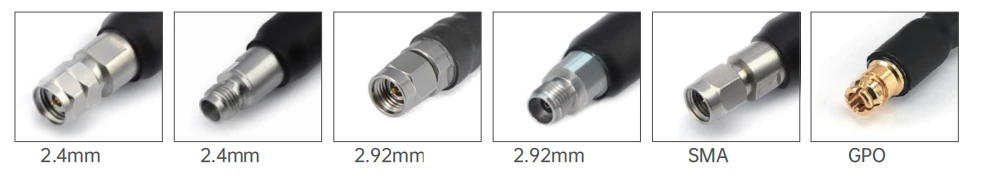

Kopējie modeļi un tehniskie rādītāji
|
|||||||
|
Attēlot |
Sku |
1 savienotājs |
Savienotājs 2 |
Pārkvalifikācija |
Atgriešanās zaudējumi/VSWR |
|
|

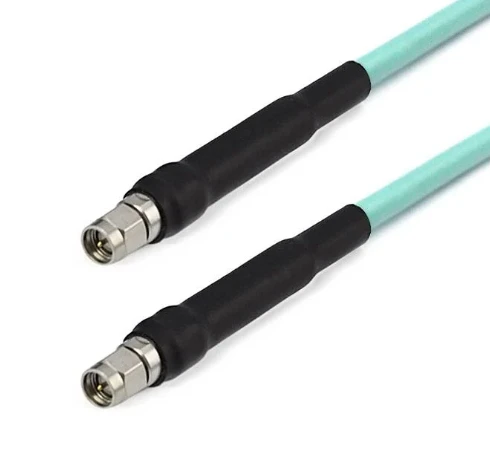

Fru 2- smmsmm-xxx |
Sma vīrietis |
Sma vīrietis |
DC -26.5 GHz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
Sma vīrietis |
GPO (SMP) sieviete |
DC -26.5 GHz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
Sma vīrietis |
GPO (SMP) sieviete ar taisno leņķi |
DC -26.5 GHz |
12dB |
|
|
Fru 2- smmgppf-xxx |
Sma vīrietis |
GPPO (mini-SMP) sieviete |
DC -26.5 GHz |
13dB |
|
|
Fru 2- smmgppwf-xxx |
Sma vīrietis |
GPPO (mini-SMP) sieviete ar taisnu leņķi |
DC -26.5 GHz |
12dB |
|
|
Fru 2- smffgpf-xxx |
SMA mātīte ar 4 caurumu atloku |
GPO (SMP) sieviete |
DC -18 GHz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
SMA mātīte ar 4 caurumu atloku |
GPPO (mini-SMP) sieviete |
DC -18 GHz |
16 dB |
|
|
Fru 2-292 m292m-xxx |
2,92 mm vīrietis |
2,92 mm vīrietis |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 mm vīrietis |
GPO (SMP) sieviete |
DC -40 GHz |
14dB |
|
|

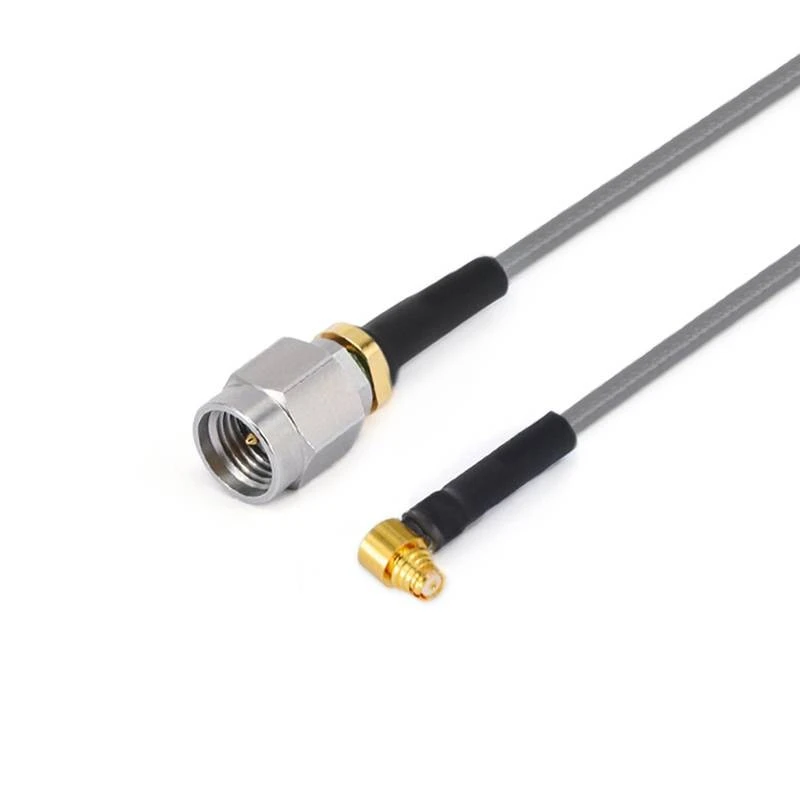

Fru 2-292 mgpwf-xxx |
2,92 mm vīrietis |
GPO (SMP) sieviete ar taisno leņķi |
DC -40 GHz |
12dB |
|
|
Fru 2-292 mmmpxm-xxx |
2,92 mm vīrietis |
MMPX vīrietis |
DC -40 GHz |
14dB |
|
|

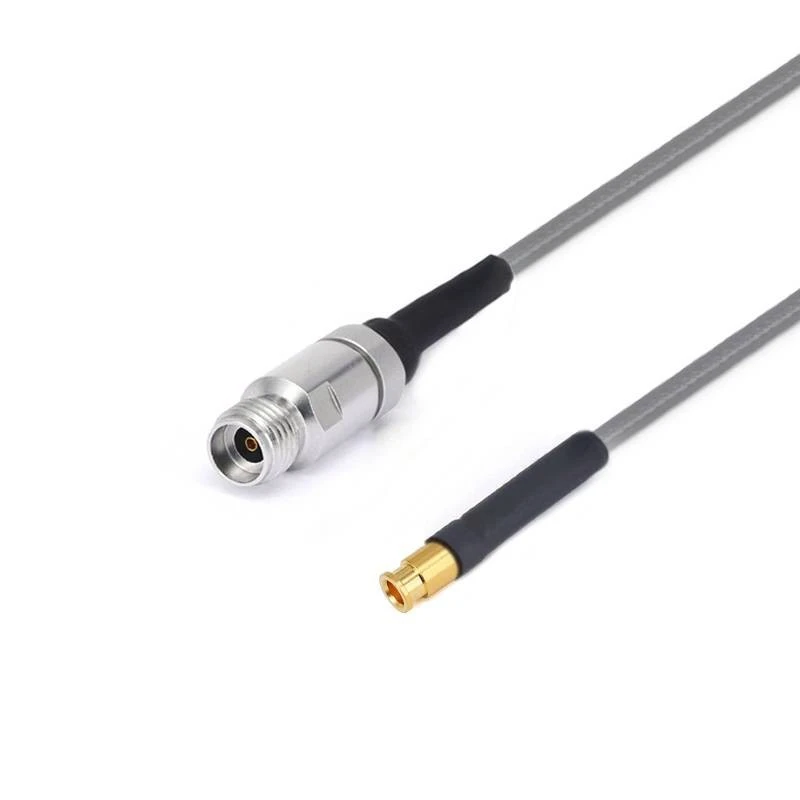

Fru 2-292 mmmpxf-xxx |
2,92 mm vīrietis |
MMPX sieviete |
DC -40 GHz |
14dB |
|
|
Fru 2-292 mg3pf-xxx |
2,92 mm vīrietis |
G3PO (SMP) sieviete |
DC -40 GHz |
14dB |
|
|
Fru 2-292 mgppwf-xxx |
2,92 mm vīrietis |
GPPO (mini-SMP) sieviete ar taisnu leņķi |
DC -40 GHz |
12dB |
|
|
Fru 2-292 m24m-xxx |
2,92 mm vīrietis |
2,4 mm vīrietis |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 mm vīrietis |
GPPO (mini-SMP) sieviete |
DC -40 GHz |
14dB |
|
|
Fru 2-292 fg3pf-xxx |
2,92 mm sieviete |
G3PO (SMP) sieviete |
DC -40 GHz |
14dB |
|
|
Fru 2-292 ffg3pf-xxx |
2,92 mm mātīte ar 4 caurumu atloku |
G3PO (SMP) sieviete |
DC -40 GHz |
14dB |
|
|
Fru 2-292 fmmpxm-xxx |
2,92 mm sieviete |
MMPX vīrietis |
DC -40 GHz |
14dB |
|
|
Fru 2-292 ffmmpxm-xxx |
2,92 mm mātīte ar 4 caurumu atloku |
MMPX vīrietis |
DC -40 GHz |
14dB |
|
|
Fru 2-292 ffgpf-xxx |
2,92 mm mātīte ar 4 caurumu atloku |
GPO (SMP) sieviete |
DC -40 GHz |
14dB |
|
|
Fru 2-24 m24m-xxx |
2,4 mm vīrietis |
2,4 mm vīrietis |
DC -50 GHz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4 mm vīrietis |
GPO (SMP) sieviete |
DC -40 GHz |
14dB |
|
|
Fru 2-24 mgpwf-xxx |
2,4 mm vīrietis |
GPO (SMP) sieviete ar taisno leņķi |
DC -40 GHz |
12dB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm vīrietis |
MMPX vīrietis |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm vīrietis |
MMPX vīrietis |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mgppf-xxx |
2,4 mm vīrietis |
GPPO (mini-SMP) sieviete |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mgppwf-xxx |
2,4 mm vīrietis |
GPPO (mini-SMP) sieviete ar taisnu leņķi |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 ffgpf-xxx |
2,4 mm mātīte ar 4 caurumu atloku |
GPO (SMP) sieviete |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 ffgppf-xxx |
2,4 mm mātīte ar 4 caurumu atloku |
GPPO (mini-SMP) sieviete |
DC -50 GHz |
10 dB |
|
|

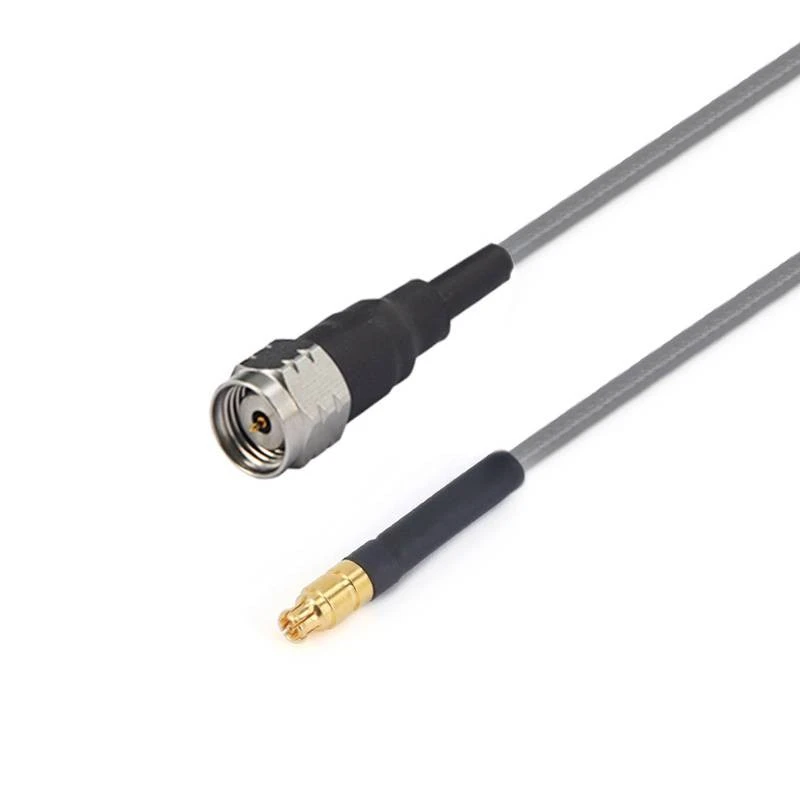

Fru 2-185 mgppf-xxx |
1,85 mm vīrietis |
GPPO (mini-SMP) sieviete |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm vīrietis ar taisnu leņķi |
GPPO (mini-SMP) sieviete |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mg3pf-xxx |
1,85 mm vīrietis |
G3PO (SMP) sieviete |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mmmpxm-xxx |
1,85 mm vīrietis |
MMPX vīrietis |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mmmpxf-xxx |
1,85 mm vīrietis |
MMPX sieviete |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fgppf-xxx |
1,85 mm sieviete |
GPPO (mini-SMP) sieviete |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 ffgppf-xxx |
1,85 mm mātīte ar 4 caurumu atloku |
GPPO (mini-SMP) sieviete |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fg3pf-xxx |
1,85 mm sieviete |
G3PO (SMP) sieviete |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 mm mātīte ar 4 caurumu atloku |
GPPO (mini-SMP) sieviete |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fmmpxm-xxx |
1,85 mm sieviete |
MMPX vīrietis |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fmmpxf-xxx |
1,85 mm sieviete |
MMPX sieviete |
DC -67 GHz |
10 dB |
| FRU3/GT3507 Zema zuduma stabila fāzes kabeļa komplekts (40 GHz) | ||||
|
|
Struktūras materiāla diametrs (mm) |
|||
|
1 |
Iekšējais diriģents |
Sudraba pārklāts ar vara pārklājumu tērauds |
0.91±0.05 |
|
|
2 |
Izolators |
Ciets PTFE |
2.69±0.05 |
|
|
3 |
Iekšēja ekranēšana |
Sudraba pārklāta vara josla |
2.86±0.05 |
|
|
4 |
Ārējā ekranēšana |
Sudraba pārklāts vara stieples pinums |
3.28±0.05 |
|
|
5 |
apvalks |
Feps |
3.73±0.13 |
|
| Vājināšanās, jauda (testa stāvoklis 20 grādu jūras līmenī) | |||||
|
Frekvence (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Vājināšanās (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Jauda (W) |
380 |
120 |
90 |
75 |
65 |
|
Elektriskās un mehāniskās īpašības |
|||||||
|
Frekvence (GHz) |
Pretestība (Ω) |
Pārraides ātrums |
Kapacitāte |
Vairogs |
Darba temperatūra diapazons |
Minimālais liekšanas rādiuss |
Mehānisks fāzes stabilitāte |
|
40 |
50 |
85% |
86 pf/m |
>90 dB |
-65 grāds ~ +165 grāds |
11mm |
10 GHz/3 grādu 18 GHz/5 grāds |
|

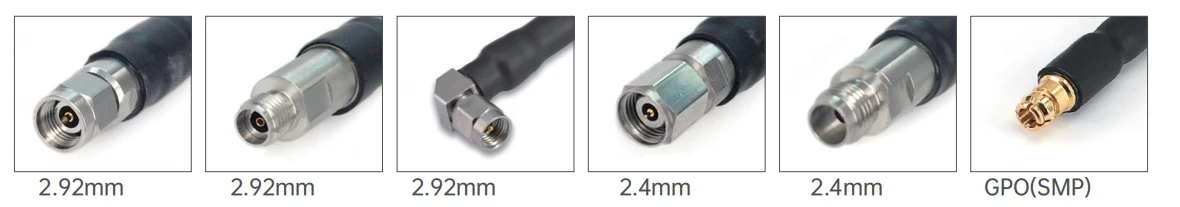

Kopējie modeļi un tehniskie rādītāji
|
|||||||
|
Attēlot |
Sku |
1 savienotājs |
Savienotājs 2 |
Pārkvalifikācija |
Atgriešanās zaudējumi/VSWR |
|
|
Fru 3-292 m292m-xxx |
2,92 mm vīrietis |
2,92 mm vīrietis |
DC -40 GHz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 mm vīrietis |
2,4 mm vīrietis |
DC -40 GHz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4 mm vīrietis |
2,4 mm vīrietis |
DC -40 GHz |
1.35 |
| FRA3/GT2501 ar zemu zudumu stabila fāzes kabeļa komplekts (26,5 GHz) | ||||
|
|
Struktūras materiāla diametrs (mm) |
|||
|
1 |
Iekšējais diriģents |
Sudraba pārklāts ar vara pārklājumu tērauds |
1.45±0.05 |
|
|
2 |
Izolators |
Ciets PTFE |
3.99±0.05 |
|
|
3 |
Iekšēja ekranēšana |
Sudraba pārklāta vara josla |
4.19±0.05 |
|
|
4 |
Ārējā ekranēšana |
Sudraba pārklāts vara stieples pinums |
4.42±0.05 |
|
|
5 |
apvalks |
Feps |
5.21±0.13 |
|
| Vājināšanās, jauda (testa stāvoklis 20 grādu jūras līmenī) | |||||
|
Frekvence (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Vājināšanās (db/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Jauda (W) |
800 |
350 |
--- |
100 |
--- |
|
Elektriskās un mehāniskās īpašības |
|||||||
|
Frekvence (GHz) |
Pretestība (Ω) |
Pārraides ātrums |
Kapacitāte |
Vairogs |
Darba temperatūra diapazons |
Minimālais liekšanas rādiuss |
Mehānisks fāzes stabilitāte |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100db |
-65 grāds ~ +165 grāds |
6,35 mm |
10 GHz/3 grādu 18 GHz/5 grāds |
|
Kopējie modeļi un tehniskie rādītāji
|
|||||||
|
Attēlot |
Sku |
1 savienotājs |
Savienotājs 2 |
Pārkvalifikācija |
Atgriešanās zaudējumi/VSWR |
|
|

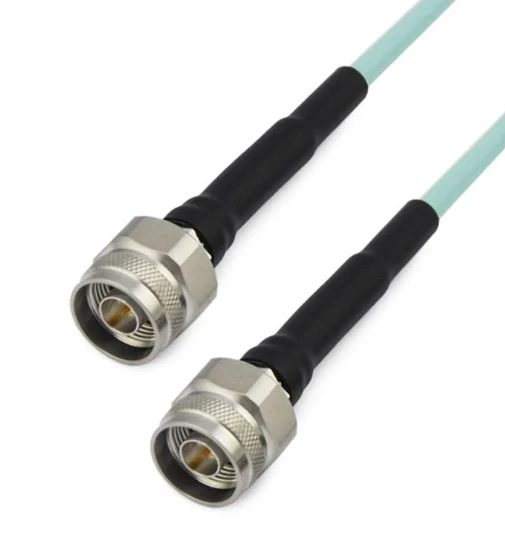

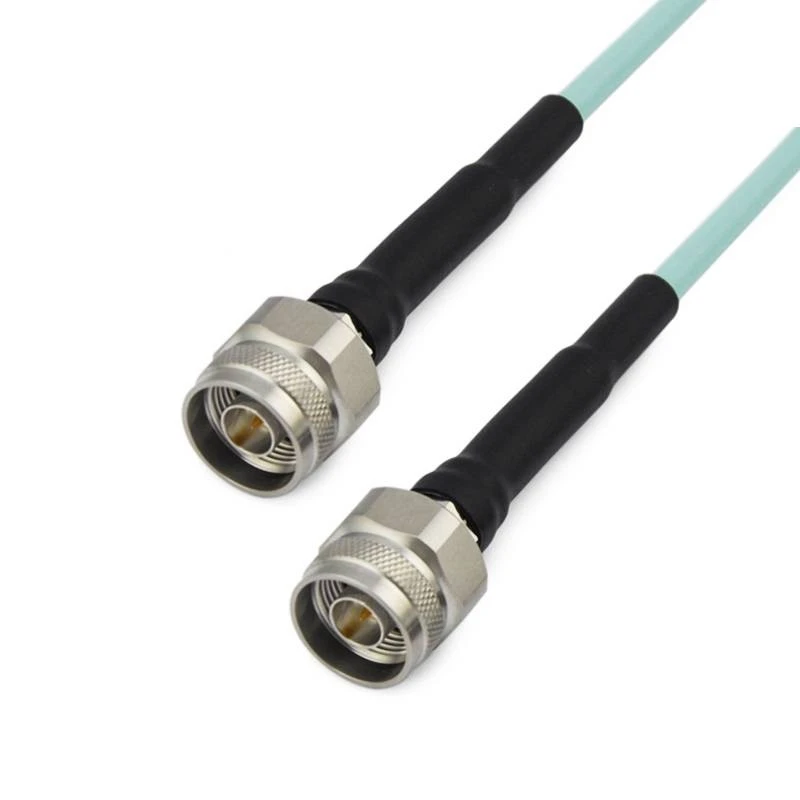

Fra 3- nmnm-xxx |
N vīrietis |
N vīrietis |
DC -18 GHz |
1.25 |
|
|

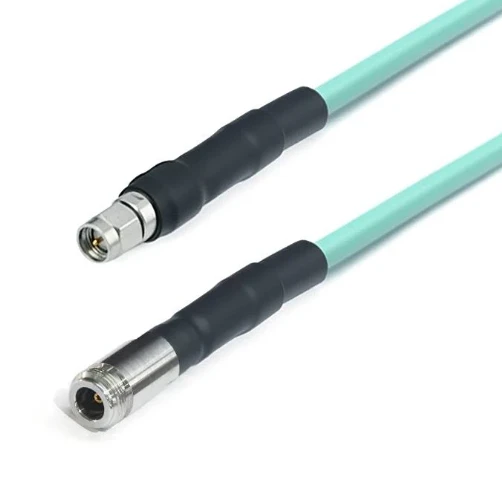

Fra 3- nfsmm-xxx |
N mātīte |
Sma vīrietis |
DC -18 GHz |
1.25 |
|
|

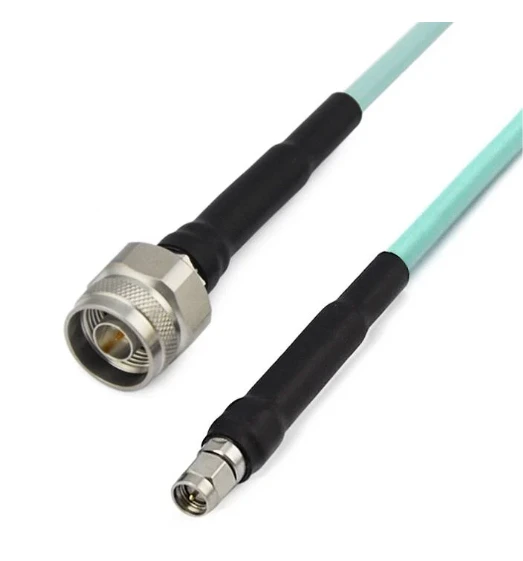

Fra 3- nmsmm-xxx |
N vīrietis |
Sma vīrietis |
DC -18 GHz |
1.25 |
|
|
Fra 3- smmsmm-xxx |
Sma vīrietis |
Sma vīrietis |
DC -18 GHz |
1.25 |
|
|

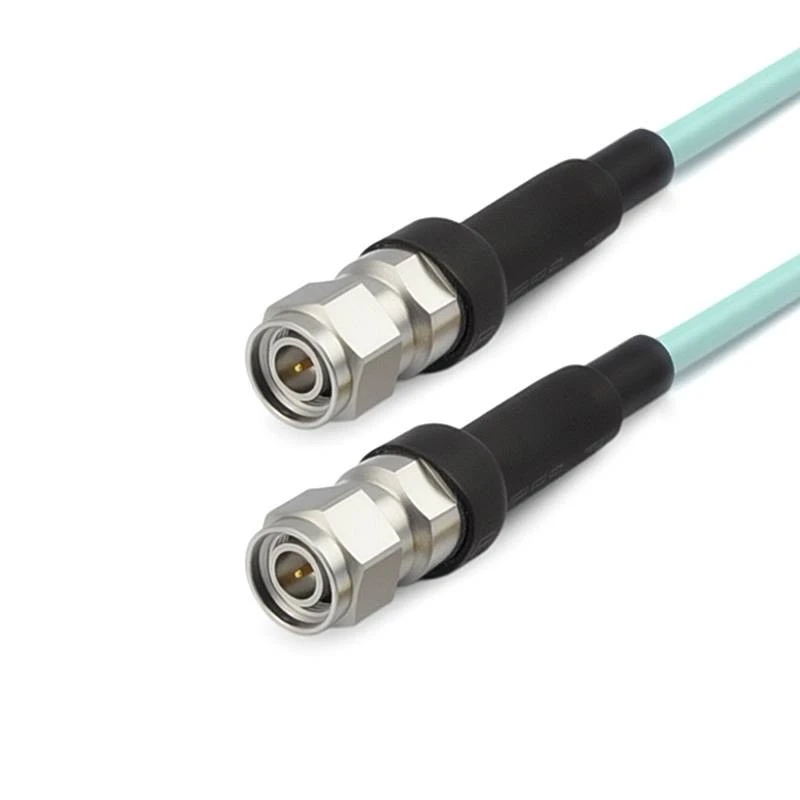

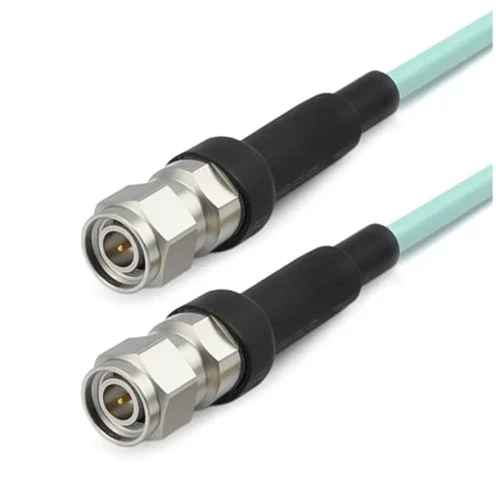

Fra 3- tncmtncm-xxx |
TNC tēviņš |
TNC tēviņš |
DC -18 GHz |
1.30 |
Populāri tagi: Zemu zudumu fāzes stabila sērija, ASV zemu zudumu fāzes stabilu sēriju ražotāji, piegādātāji, rūpnīca
Nosūtīt pieprasījumu
Jums varētu patikt arī
