VNA testa kabeļi

Flexirf VNA testa kabeļa montāžas sērija ir paredzēta, lai klientiem nodrošinātu atkārtojamu un precīzu vektoru tīkla analizatoru (VNA) mērījumu vērtības .

Pārbaudes scenārijos, kas saistīti ar vektoru tīkla analizatoriem (VNAS), precīzas koaksiālo saskarņu neaizsargātība jau sen ir bijusi nozares izaicinājums ., kad tradicionālie testa kabeļi tiek pakļauti biežai spraudnei/atvienošanai, saliekšanai vai mehāniskam stresam, to iekšējās struktūras, kas saistītas ar to, ka tie ir valkājuši, kā arī iekšējās darbības, kas ir dielektikālas atbalsta, kas ir izstrādātas, kas ir valkātas, kā arī delektriski. Stresa koncentrācijas dēļ . tas tieši ietekmē testēšanas precizitāti un var pat izraisīt aprīkojuma kļūmes .

Balstoties uz frekvences klasifikāciju, ir:

26 . 5 GHz 3,5 mm interfeisa kabeļu komplekti, 40 GHz 2,4 mm kabeļu komplekti, 67 GHz 1,85 mm NMD kabeļu komplekti.

Tā sauktie NMD kabeļu komplekti Reggeded Armatūras savienotāji saskarnēm . Šis dizains nodrošina, ka mehānisko spriegumu lietošanas laikā galvenokārt absorbē ārējās pastiprinātās strukturālās sastāvdaļas, novēršot bojājumus precizitātes koaksiālajām saskarnēm .} bojājumi.} bojājumus laikā.}}} bojājumus. bojājumos}}} bojājumus laikā bojājumus laikā, kad precizitātes koaksiālās saskarnes.}} Bojājumu laikā bojājumus bojājumus laikā bojājumu laikā bojājumu bojājumus tā

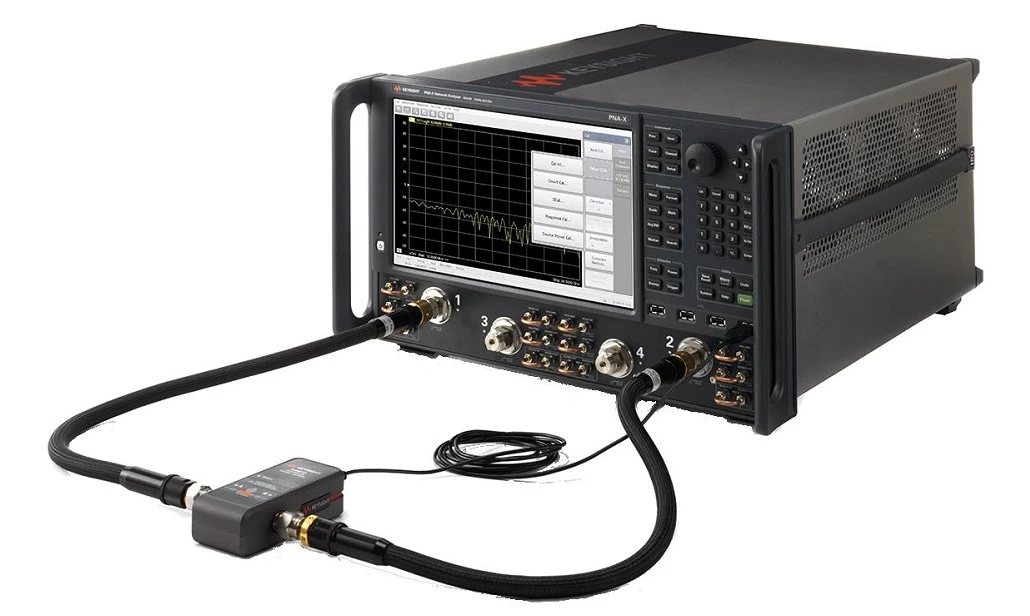

VNA test cable assemblies are high-performance amplitude-and-phase-stable test cables primarily used in vector network analyzers (VNAs), covering a working frequency range of DC~67GHz. They feature sustainable and highly repeatable bending characteristics, enabling precise measurement of microwave electrical parameters in laboratories, production lines, testing systems, and other scenāriji .

1. Pielāgota garuma kabeļu komplektiem, lūdzu, neaizmirstiet atstāt savu garuma informāciju kases lapā;
2. Visus kabeļu komplektus var nodrošināt ar fāzēm saskaņotiem pāriem vai grupām; Ja jums ir nepieciešami kabeļi, kas jāatbilst fāzei, lūdzu, nosūtiet mums e -pastu: sales@flexirf.com

Produkta tips

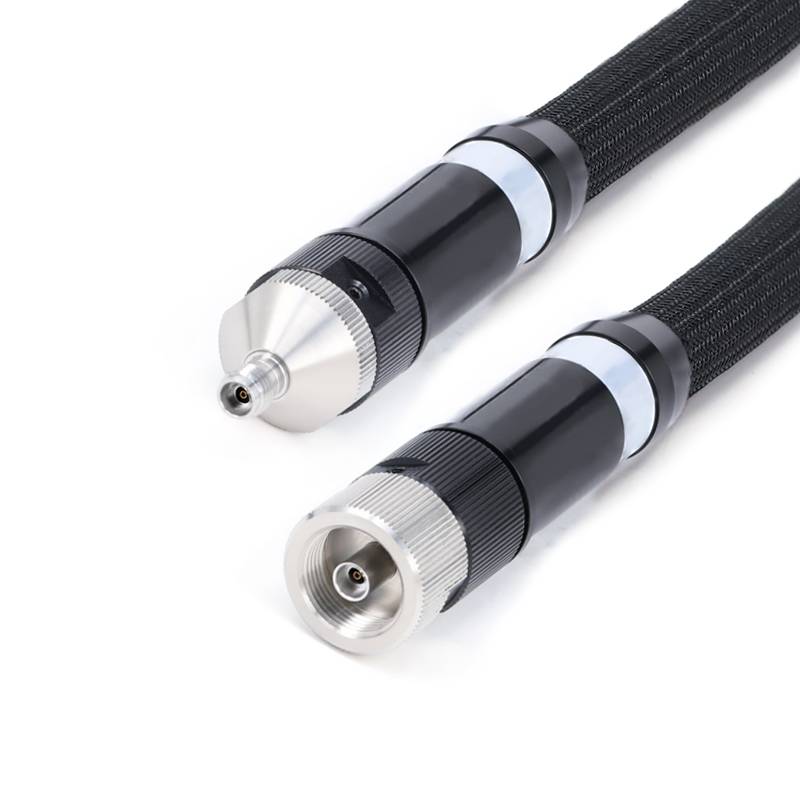

VNA testa kabeļi
Kopējie modeļi un tehniskie rādītāji

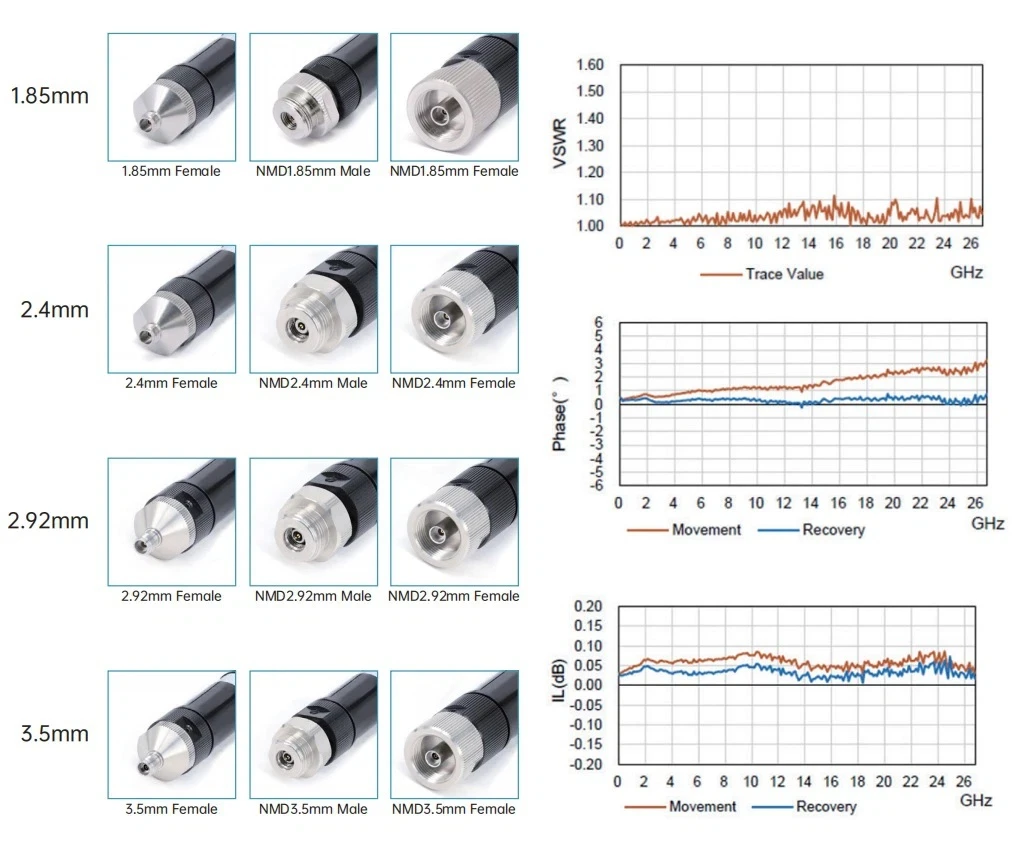

Attēlot	Sku	1 savienotājs	Savienotājs 2	Pārkvalifikācija	Atgriešanās zaudējumi/VSWR
	Vna -35 f35f -630	3,5 mm nmd sieviete	3,5 mm sieviete	DC -26.5 GHz	1.30
	Vna -35 m35f -630	3,5 mm nmd sieviete	3,5 mm NMD vīrietis	DC -26.5 GHz	1.30
	Vna -292 f292f -630	2,92 mm nmd sieviete	2,92 mm sieviete	DC -40 GHz	1.30

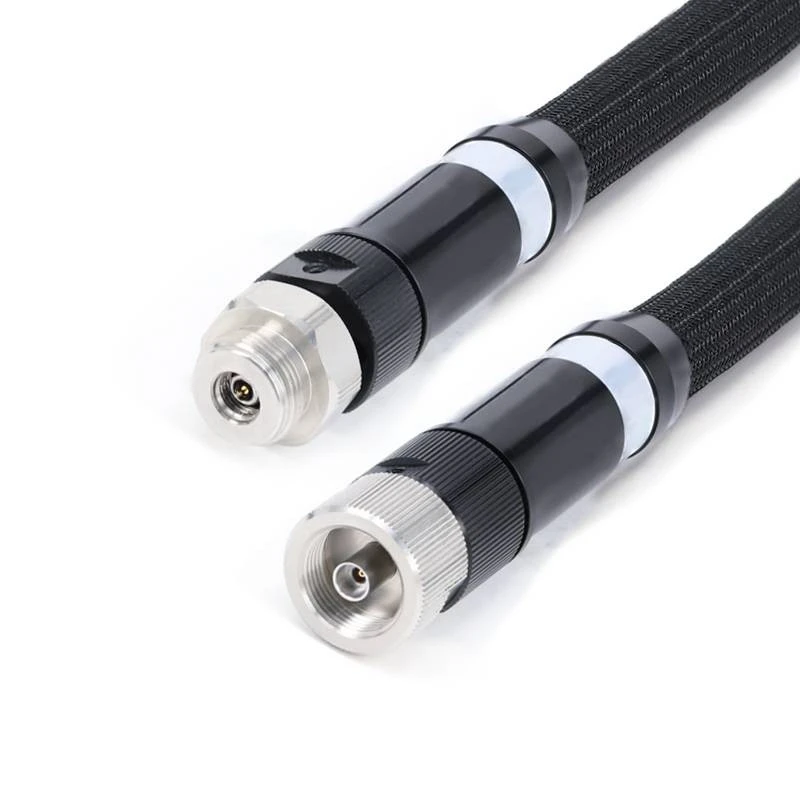

	Vna -292 m292f -630	2,92 mm nmd sieviete	2,92 mm nmd sieviete	DC -40 GHz	1.30
	Vna -24 f24f -630	2,4mm nmd sieviete	2,4 mm mātīte	DC -40 GHz	1.35
	Vna -24 m24f -630	2,4mm nmd sieviete	2,4mm nmd vīrietis	DC -50 GHz	1.35

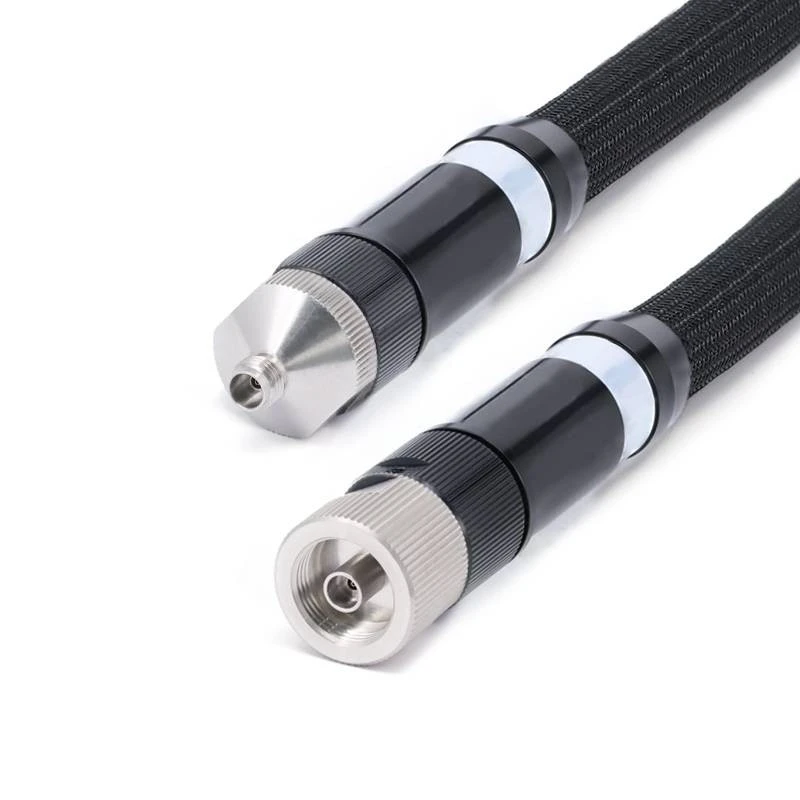

	Vna -185 f185f -630	1,85 mm nmd sieviete	1,85 mm sieviete	DC -67 GHz	1.50

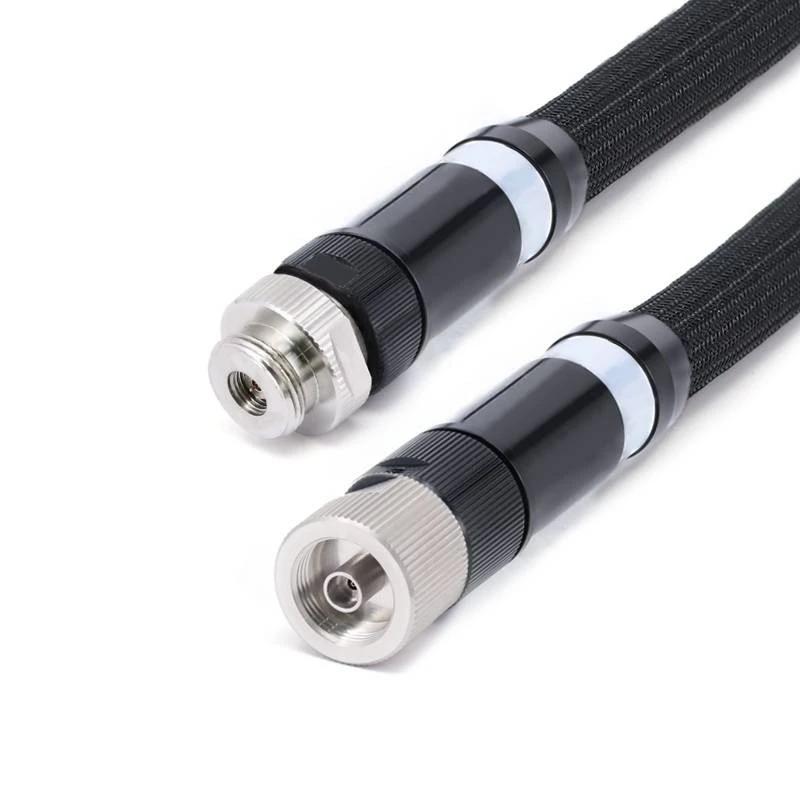

	Vna -185 f185m -630	1,85 mm nmd sieviete	1,85 mm nmd vīrietis	DC -67 GHz	1.50
