Vispārējas nozīmes testa kabeļi
Vispārīgas mērķa testa kabeļi ir plaši izmantoti kabeļa produkti tādos laukos kā elektroniska pārbaude, ar vairākām īpašībām, lai atbilstu dažādām lietošanas prasībām . savienotāju izteiksmē, šis kabelis piedāvā dažāda veida savienotājus, ieskaitot 1 . 85 mm, 2 . 4 mm, 2,92 mm, sma, g3po un gppo. Visu savienotāju pretestība ir 50 omi un standarta polaritāte.
Apraksts
Vispārējas nozīmes testa kabeļi

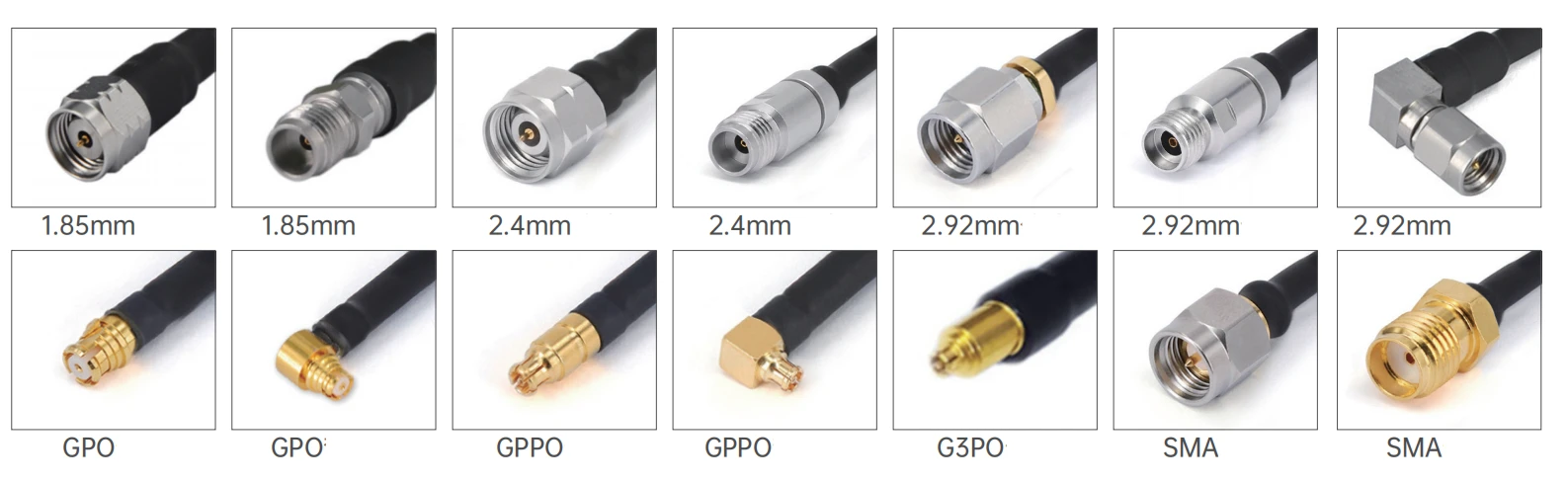

Vispārīgas mērķa testa kabeļi ir plaši izmantoti kabeļa produkti laukos, piemēram, elektroniskā pārbaude, ar vairākām īpašībām, lai izpildītu dažādas lietošanas prasības . Savienotāju izteiksmē, šis kabelis piedāvā dažāda veida savienotāju, ieskaitot 1 . 85 mm, 2 .} 4mm, 2 . 92mmm, SMA, G3Po, un Gppo. Visu savienotāju pretestība ir 50 omi un standarta polaritāte. Turklāt savienotājiem ir vairākas instalācijas metodes, ieskaitot taisnu un labo - leņķa tipus, kurus var elastīgi pielāgot dažādām ierīces saskarnēm.
Produkta ievads
In terms of material selection, the central contact, external contact, and main body are made of materials such as brass plated with gold, beryllium copper plated with gold, or passivated stainless steel, which have good electrical conductivity and corrosion resistance. The dielectric is made of PEI or PTFE materials to ensure signal transmission performance. The central conductor of the cable is silver - plated copper - clad Tērauds, izolācijas slānis ir ciets PTFE, ekranēšanas slānis sastāv no sudraba pārklāta vara lentes un vara stieples, un apvalks ir izgatavots no FEP materiāla {. Tas ne tikai efektīvi saraujas, kas traucē signālus, bet tam ir arī noteikta mehāniskā izturība un vides izturība .
Produktu lietošana
Komunikāciju bāzes staciju, mobilo tālruņu, satelīta sakaru aprīkojuma utt. Pētniecības, izstrādes, ražošanas un testēšanas laikā ir nepieciešami vispārīgi - mērķa testa kabeļi, lai savienotu dažādus testēšanas instrumentus sakaru ierīcēm, lai nodrošinātu stabilu signāla pārraidi, lai precīzi pārbaudītu dažādus veiktspējas indikatorus, piemēram, signāla stiprumu, frekvenci, šķērsgriezumu un {2. Kabeļa savienošana tiek izmantota, lai savienotu signālu ģeneratorus, spektra analizatorus un citu aprīkojumu, lai precīzi pārbaudītu bāzes staciju radio frekvences veiktspēju, nodrošinot, ka bāzes stacijas var nodrošināt stabilus un efektīvus sakaru pakalpojumus .
Svarīgas piezīmes
1. Pielāgota garuma kabeļu komplektiem, lūdzu, neaizmirstiet atstāt savu garuma informāciju kases lapā;
2. Visus kabeļu komplektus var nodrošināt ar fāzēm saskaņotiem pāriem vai grupām; Ja jums ir nepieciešami kabeļi, kas jāatbilst fāzei, lūdzu, nosūtiet mums e -pastu: sales@flexirf.com
Produkta specifikācijas dati
|
Konfigurācija |
|
|
1. savienotājs |
1,85 mm/2,4mm/2,92mm/SMA/g3po/gppo/n |
|
1. savienotāja pretestība |
50 omi |
|
1. savienotājs polaritāte |
Standarta |
|
Savienotājs 2 tips |
1,85 mm/2,4mm/2,92mm/SMA/g3po/gppo/n |
|
Savienotājs 2 pretestība |
50 omi |
|
Savienotājs 2 polaritāte |
Standarta |
|
Savienotāju stiprinājuma metode |
Neviens |
|
Savienotāja ķermeņa stils |
Taisns un taisnais leņķis |
|
Informācija par materiāliem |
|
|
Centra kontakts |
Misiņa zelta pārklājums, berilija vara zelts pārklāts |
|
Ārējais kontakts |
Misiņa zelta pārklājums, berilija vara zelts, kas pārklāts ar nerūsējošā tērauda pasivētu |
|
Ķermenis |
Misiņa zelta pārklājums, berilija vara zelts, nerūsējošā tērauda pasivēta pasivēšana |
|
Dielektrisks |
Pei/ptfe |
|
Vides dati |
|
|
Temperatūras diapazons |
-40 pakāpe uz +165 grādu |
|
2011/65/ES (ROHS) |
Atbilstošs |
|
Kabeļu specifikācijas |
|
|
Vadītājs |
Sudraba pārklāts ar copperweld |
|
Dielektrisks |
Ciets PTFE |
|
Divi ekranēšana |
Sudraba pārklāta vara josla un stieple |
|
Apvalks |
Feps |
|
Kapacitāte (PF/M) |
95.1 |
|
Izplatīšanās ātrums (%) |
70 |
|
Ekranēšanas efektivitāte |
<-100dB @ 1GHz |
|
Spēka apstrāde |
10watt @ 18 GHz jūras līmenī, VSWR1.0 |
Produkta tips
| GAF71/RG405SS 405 sērijas elastīga kabeļa komplekts | ||||
 |
Struktūras materiāla diametrs (mm) |
|||
|
1 |
Iekšējais diriģents |
Sudraba pārklāts ar vara pārklājumu tērauds |
0.51±0.05 |
|
|
2 |
Izolators |
Ciets PTFE |
1.63±0.05 |
|
|
3 |
Iekšēja ekranēšana |
Sudraba pārklāta vara josla |
1.80±0.05 |
|
|
4 |
Ārējā ekranēšana |
Sudraba pārklāts vara stieples pinums |
2.18±0.05 |
|
|
5 |
apvalks |
Feps |
2.54±0.1 |
|
| Vājināšanās, jauda (testa stāvoklis 20 grādu jūras līmenī) | |||||||
|
Frekvence (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Vājināšanās (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Vājināšanās (DB/FT) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Kopējie modeļi un tehniskie rādītāji
|
|||||
|
Attēlot |
Sku |
1 savienotājs |
Savienotājs 2 |
Pārkvalifikācija |
Atgriešanās zaudējumi/VSWR |
 |

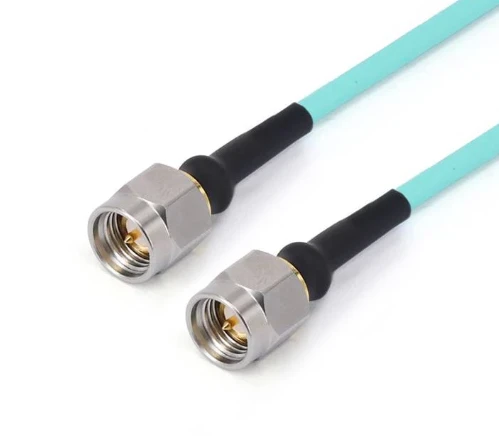

Frf 71- smmsmm-xxx |
Sma vīrietis |
Sma vīrietis |
DC -26.5 GHz |
1.30 |
 |

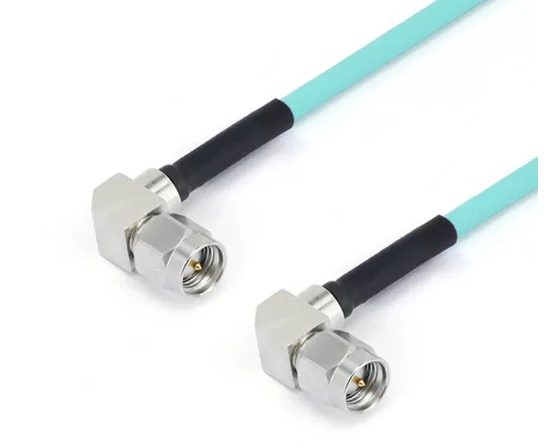

Frf 71- smwmSMWM-xxx -18 g |
SMA tēviņš ar taisno leņķi |
SMA tēviņš ar taisno leņķi |
DC -18 GHz |
1.30 |
 |

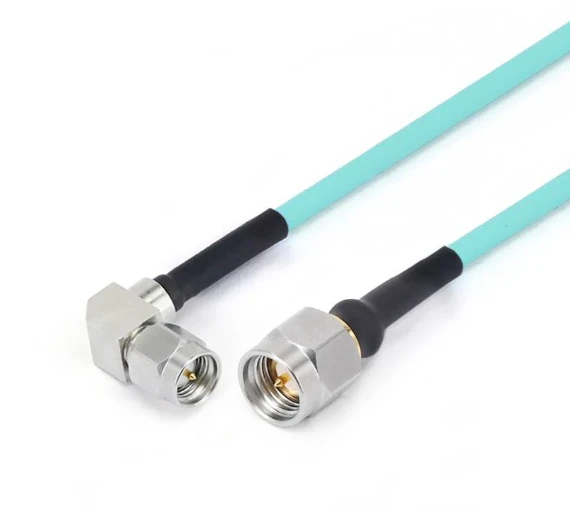

Frf 71- Smmmwm-xxx -18 g |
Sma vīrietis |
SMA tēviņš ar taisno leņķi |
DC -18 GHz |
1.30 |
 |
Frf 71- smmgpf-xxx |
Sma vīrietis |
GPO (SMP) sieviete |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
Sma vīrietis |
GPO (SMP) sieviete ar taisno leņķi |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA sieviete |
GPO (SMP) sieviete |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smffgpf-xxx |
SMA mātīte ar 4 caurumu atloku |
GPO (SMP) sieviete |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgppf-xxx |
Sma vīrietis |
GPPO (mini-SMP) sieviete |
DC -26.5 GHz |
14dB |
 |
Frf 71- smmgppwf-xxx |
Sma vīrietis |
GPPO sieviete ar taisno leņķi |
DC -26.5 GHz |
14dB |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA tēviņš ar taisno leņķi |
GPPO (mini-SMP) sieviete |
DC -18 GHz |
15dB |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA tēviņš ar taisno leņķi |
GPPO sieviete ar taisno leņķi |
DC -18 GHz |
15dB |
 |
Frf 71- smfgppf-xxx |
SMA sieviete |
GPPO (mini-SMP) sieviete |
DC -26.5 GHz |
14dB |
 |
Frf 71- smffgppf-xxx |
SMA mātīte ar 4 caurumu atloku |
GPPO (mini-SMP) sieviete |
DC -26.5 GHz |
14dB |
 |
Frf 71-292 m292m-xxx |
2,92 mm vīrietis |
2,92 mm vīrietis |
DC -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm vīrietis |
GPO (SMP) sieviete |
DC -40 GHz |
14dB |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm vīrietis |
GPO (SMP) sieviete ar taisno leņķi |
DC -40 GHz |
12dB |
 |
Frf 71-292 fgpf-xxx |
2,92 mm sieviete |
GPO (SMP) sieviete |
DC -40 GHz |
14dB |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm mātīte ar 4 caurumu atloku |
GPO (SMP) sieviete |
DC -40 GHz |
14dB |
 |
Frf 71-292 mgppf-xxx |
2,92 mm vīrietis |
GPPO (mini-SMP) sieviete |
DC -40 GHz |
14dB |
 |
Frf 71-292 fgppf-xxx |
2,92 mm sieviete |
GPPO (mini-SMP) sieviete |
DC -40 GHz |
14dB |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm mātīte ar 4 caurumu atloku |
GPPO (mini-SMP) sieviete |
DC -40 GHz |
14dB |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm vīrietis |
GPPO (mini-SMP) sieviete ar taisnu leņķi |
DC -40 GHz |
12dB |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm vīrietis |
G3PO (SMP) sieviete |
DC -40 GHz |
14dB |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm sieviete |
G3PO (SMP) sieviete |
DC -40 GHz |
14dB |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm mātīte ar 4 caurumu atloku |
G3PO (SMP) sieviete |
DC -40 GHz |
14dB |
 |
Frf 71-24 m24m-xxx |
2,4 mm vīrietis |
2,4 mm vīrietis |
DC -50 GHz |
14dB |
 |
Frf 71-24 fgpf-xxx |
2,4 mm mātīte |
GPO (SMP) sieviete |
DC -40 GHz |
12dB |
 |
Frf 71-24 ffgpf -100 |
2,4 mm mātīte ar 4 caurumu atloku |
GPO (SMP) sieviete |
DC -40 GHz |
12dB |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm vīrietis |
GPO (SMP) sieviete ar taisno leņķi |
DC -40 GHz |
10 dB |
 |
Frf 71-24 mgppf-xxx |
2,4 mm vīrietis |
GPPO (mini-SMP) sieviete |
DC -40 GHz |
12dB |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm vīrietis |
GPPO (mini-SMP) sieviete ar taisnu leņķi |
DC -40 GHz |
10 dB |
 |
Frf 71-24 fgppf-xxx |
2,4 mm mātīte |
GPPO (mini-SMP) sieviete |
DC -40 GHz |
12dB |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm mātīte ar 4 caurumu atloku |
GPPO (mini-SMP) sieviete |
DC -40 GHz |
12dB |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm vīrietis |
G3PO (SMP) sieviete |
DC - 67 GHz |
10 dB |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm sieviete |
G3PO (SMP) sieviete |
DC - 67 GHz |
10 dB |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm ar 4 caurumu atloku |
G3PO (SMP) sieviete |
DC - 67 GHz |
10 dB |
|
GAF72/RG402SS 402 sērijas elastīga kabeļa komplekts |
||||||
|
Struktūras materiāla diametrs (mm) |
||||||
 |
1 |
Iekšējais diriģents |
Sudraba pārklāts ar vara pārklājumu tērauds |
0.92±0.05 |
||
|
2 |
Izolators |
Ciets PTFE |
2.97±0.05 |
|||
|
3 |
Iekšēja ekranēšana |
Sudraba pārklāta vara josla |
3.25±0.05 |
|||
|
4 |
Ārējā ekranēšana |
Sudraba pārklāts vara stieples pinums |
3.58±0.1 |
|||
|
5 |
apvalks |
Feps |
4.12±0.13 |
|||
| Vājināšanās, jauda (testa stāvoklis 20 grādu jūras līmenī) | |||||||
|
Frekvence (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Vājināšanās (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Vājināšanās (DB/FT) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Kopējie modeļi un tehniskie rādītāji
|
|||||
|
Attēlot |
Sku |
1 savienotājs |
Savienotājs 2 |
Pārkvalifikācija |
Atgriešanās zaudējumi/VSWR |
|
|

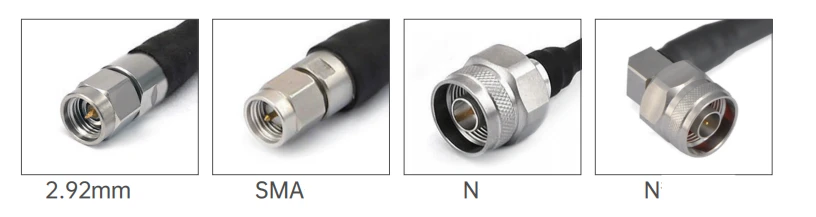

Frf 72- smmsmm-xxx |
Sma vīrietis |
Sma vīrietis |
DC -26.5 GHz |
1.30 |
|
|

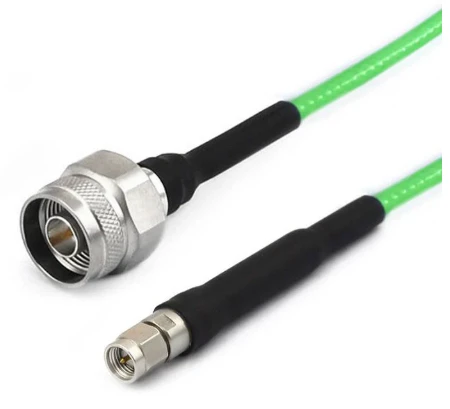

Frf 72- nmsmm-xxx |
N vīrietis |
Sma vīrietis |
DC -18 GHz |
1.25 |
|
|

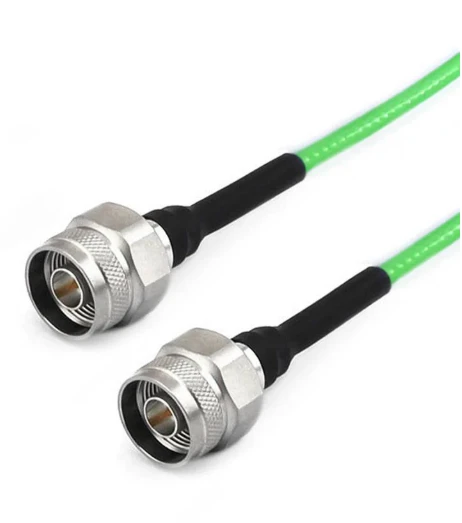

Frf 72- nmnm-xxx |
N vīrietis |
N vīrietis |
DC -18 GHz |
1.25 |
