Raga antenas darba princips

1. Pamatstruktūra

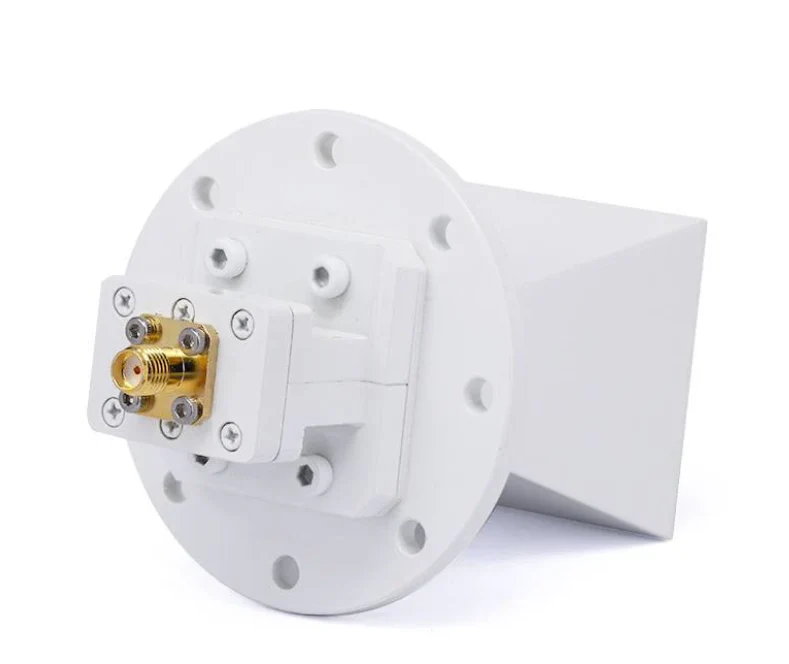

Raga antena parasti sastāv no vadītspējīgas struktūras raga formā ar plato galu vērstu uz āru un šauro galu, kas savienots ar padeves avotu ., raga forma var būt taisnstūrveida, apļveida vai citām formām, atkarībā no projektēšanas prasībām .}}}}}}}}}}}}}}}}}}}}}}}}}. forma, atkarībā no projektēšanas prasībām .}}}}}}}}}. forma, atkarībā no projektēšanas prasībām .. . . . forma, atkarībā no projektēšanas prasībām ..

2. Darba princips

Raga antenas darba princips ir balstīts uz elektromagnētisko viļņu izplatīšanos un starojumu caur viļņvadu:

Barības avots: Raga antenas padeves avots parasti ir viļņvads vai mikroviļņu pārvades līnija, kas piegādā raga . šauro galu (ko sauc par “raga muti”) elektromagnētiskā viļņa signālu ..

Viļņvada funkcija: Šaurais raga gals parasti ir savienots ar viļņvadu, kas ir vadoša caurule, kas efektīvi vada augstfrekvences signālus . Viļņvads pārnes elektromagnētisko vilni uz raga atveres .

Radiācijas process: Kad elektromagnētiskais vilnis nonāk raga šaurā galā, signāla elektriskie un magnētiskie lauki sāk paplašināt . Raga forma pakāpeniski pārveido ienākošo elektromagnētisko vilni izstarojošos viļņos, kas izplatās telpā .}}}}}}}}}}}}}}}}}}}}}}}}}}}} . ..

Radiācijas shēma: Raga antenas starojuma shēma ir samērā vienmērīga, ar labu virzienu . signāls izstaro no raga atveres, parasti veidojot konisku staru .

3. Priekšrocības

Liels ieguvums: Sakarā ar spēcīgo virzienu, raga antena var fokusēt signālus, palielinot pastiprinājumu .

Plašs joslas platums: Raga antenai ir plaša frekvences reakcija, padarot to piemērotu signāliem vairāku frekvenču diapazonos .

Vienkārša struktūra: Raga antenai ir vienkāršs dizains, to ir viegli izgatavot, un tā var rīkoties ar salīdzinoši augstiem jaudas līmeņiem .

4. Pieteikumi

Ragu antenas tiek plaši izmantotas:

Mikroviļņu un RF komunikācija

Radaru sistēmas

Satelīta komunikācija

Elektroniskie mērīšanas instrumenti

Radio astronomijas novērojumi

Rezumējot, raga antena darbojas, pārveidojot elektromagnētiskos viļņus no viļņvada uz izstarotiem viļņiem kosmosā, nodrošinot augstu pastiprinājumu un spēcīgu virzienu . to izmanto dažādās augstfrekvences signāla pārraides lietojumprogrammās .
