Kāpēc RF vājinātājiem ir vīriešu ievade un sieviešu izvade?

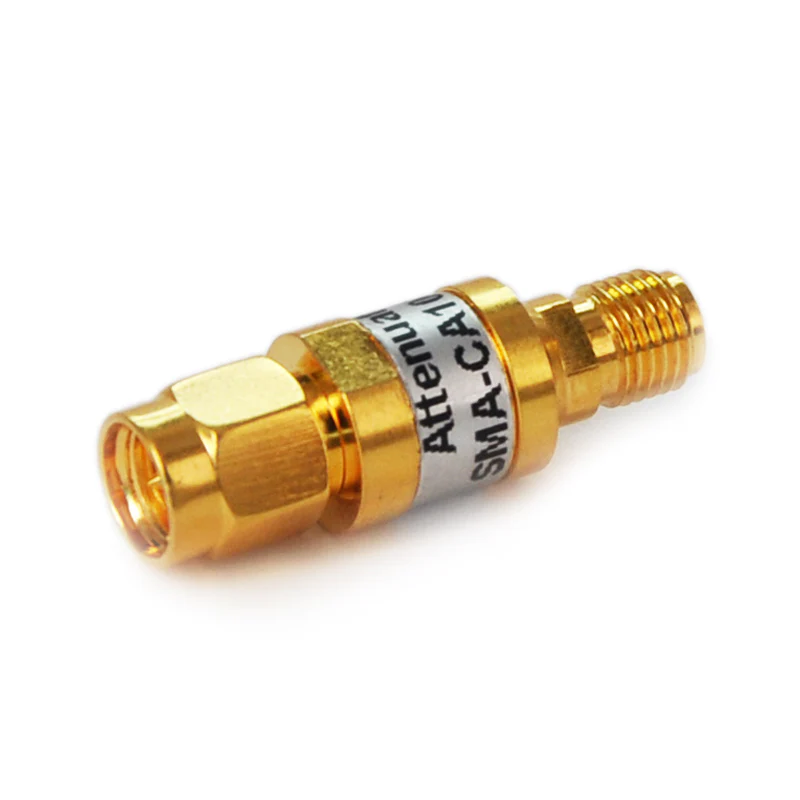

Radio frekvences (RF) vājinātāja galvenā funkcija ir samazināt signāla jaudu, un parasti tā ir tieši savienota ar signālu avotiem, piemēram, RF ģeneratoriem un jaudas pastiprinātājiem. RF novājinātāji parasti izmanto dizainu ar vīriešu savienotāju ievadei un sieviešu savienotāju izvadei, kas ir saistīts ar tādiem faktoriem kā savienojuma stabilitāte, saderība, nozares standartizācija un bojājumu novēršana. Sīkāka informācija ir šāda:

1. Savienojuma stabilitāte
Vīriešu savienotājiem parasti ir tapas tipa struktūra, savukārt sieviešu savienotājām ir domkrata veida struktūra. Šī vīriešu savienojuma metode var nodrošināt samērā stabilu savienojuma efektu. Vīriešu savienotāja tapu var labi iestrādāt sieviešu savienotāja domkratā, un ārējo spēku dēļ to nav viegli atslābt, tādējādi nodrošinot RF signāla pārraides stabilitāti un samazinot signāla vājināšanu un traucējumus, ko izraisa slikts saskare.

2. Nozares aprīkojuma saderība un standartizācija
RF laukā signālu avoti parasti ir aprīkoti ar sieviešu savienotājiem (piemēram, RF instrumentiem un pastiprinātājiem). Ja vājinātājam ir vīriešu ieeja, to var tieši ievietot signāla avotā bez papildu adapteriem, tādējādi samazinot savienojuma zudumu vislielākajā mērā.
RF kabeļiem parasti ir vīriešu savienotājs vienā galā, bet sieviešu savienotājs - otrā galā. Kā starpposma ierīce vājinātājam ir jāatbilst šiem standartiem.
Tāpēc vājinātāju ar vīrieša ieeju var tieši savienot ar signāla avota sieviešu izejas galu, un tā sievietes izejas gals var viegli izveidot savienojumu ar citām RF ierīcēm.

3. RF testa aprīkojuma aizsardzība
Bieži sastopama RF novājinātāju izmantošana, lai aizsargātu jutīgu saņemšanas aprīkojumu no augstas strāvas signāliem. Turklāt dažiem vājinātājiem ar augstu precizitāti izejas savienotāja aizsardzība var labāk nodrošināt signāla izejas stabilitāti un vājināšanās precizitāti.

Papildu savienotāju samazināšana un signāla integritātes uzlabošana
Ja slāpētājs ir izstrādāts ar sieviešu savienotājiem gan ievadei, gan izvadei, lietotājiem ir jāizmanto papildu vīriešu adapteris vīriešu adapterim, lai to savienotu ar signāla avotu:

4. Papildu adapteri ieviesīs ievietošanas zaudējumus.

Pārāk daudz savienojuma punktu var palielināt signāla atstarojumu un sprieguma stāvošā viļņa attiecību (VSWR).

Vaļīgi savienojumi var ietekmēt mērījumu precizitāti. Tomēr vājinātāju ar vīriešu ievadi un sieviešu izvadi var tieši savienot, samazinot nepieciešamību pēc papildu adapteriem un uzlabojot sistēmas uzticamību.

5. Pieteikuma lauki

Antenas atbilstības tīkli

Bezvadu sakaru sistēmas enerģijas kontrolei

Radaru un mikroviļņu sistēmas

RF saites pārbaude

Šajās lietojumprogrammās RF ierīces parasti seko standartizētām sieviešu savienotāju specifikācijām, un RF kabeļiem vienā galā parasti ir vīriešu savienotājs, bet sieviešu savienotāja - otrā galā. Vājinātāja dizains ar vīriešu ieeju un sievietes izvadi padara to pielāgojamāku un saderīgāku.
