4- Way Power Dividers

The 4-Way Power Dividers are crucial devices in the RF and microwave fields. Their main function is to evenly distribute the input power or allocate it to four output ports according to a specific ratio. They play an indispensable role in many key fields such as communication, radar, and test and measurement.

Šis produkts ir bagātīgs modeļu klāsts . Piemēram, SMA interfeisa sērijā ir iekļauti vairāki modeļi, piemēram, gpd - 4 - 005060 - e (darbības frekvence 5MHz - 6} GHz) un gpd - 4 - 005080 - e (500MHz - 8 GHZ) {.} atšķirīgi modeļi. Frekvences diapazons, sprieguma stāvošā viļņa attiecība (VSWR), izolācija, fāžu līdzsvars un jaudas - apstrādes jauda, kas var izpildīt dažādas lietojumprogrammas prasības . GPD - 4 - 180400 -} E 2 .} 92 mm interfeisa sērijā, ar lielisku opciju.

Its structure has significant advantages. The main body is mostly made of aluminum alloy, and some high - frequency products use brass. Through fine processing technology, the product has excellent mechanical strength and stability. It can effectively resist vibration and impact and adapt to various harsh working environments. The aluminum alloy shell is treated with diverse surface treatment Tādas metodes kā melnā krāsošana un oksidācijas apstrāde . Šīs procedūras ne tikai ievērojami uzlabo produkta anti -korozijas veiktspēju, bet arī optimizē tā siltuma izkliedes spēju, nodrošinot efektīvu siltuma izkliedes laikā augstas jaudas darbības laikā un uzturot stabilu veiktspēju .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}.}.} . uzturēšana laikā.

5G un pat nākamajās 6G bāzes stacijās RF signāla jaudu ir jāsadala vairākām antenas vienībām ., izmantojot 1 - uz {- 4 kanāla RF jaudas dalītāju, tas var nodrošināt, ka katra antena saņem atbilstošu signālu, kas paplašina efektīvu signālu un pieņemšanu .}, kas šajā paplašina to, kas nodrošina to, kas nodrošina to. Komunikācijas kvalitāte, samazina signāla neredzīgos plankumus un garantē lietotājiem stabilu un augstu ātruma komunikācijas pieredzi .

Sma 4- Way Power Dividers
Sku	Savienotāju sērija	Biežums	VSWR ievade	Izolācijas min . (db)
Gpd -4-005060- e	SMA sieviete	5MHz ~ 6GHz	1.25	20
Fāžu līdzsvars (grāds)	Jauda, maksimālā ieeja (vati)	Amplitūdas līdzsvars (DB)	Ķermeņa materiāls	Ķermeņa pārklājums
± 4 grāds	30	±0.3	Alumīnija sakausējums	Oksidācija

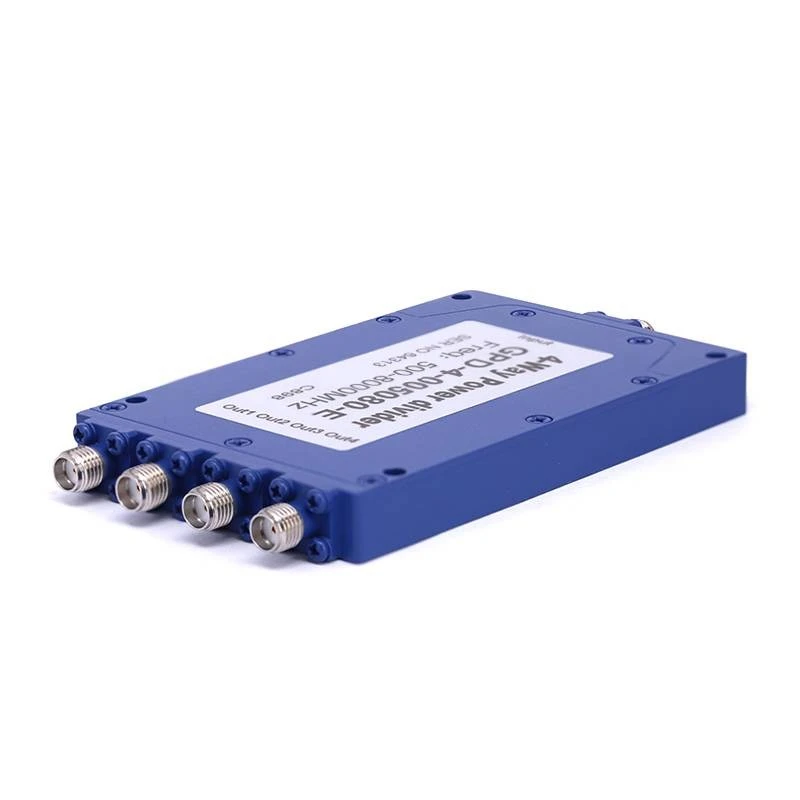

Sku	Savienotāju sērija	Biežums	VSWR ievade	Izolācijas min . (db)
Gpd -4-005080- e	SMA sieviete	500MHz ~ 8 GHz	1.30	18
Fāžu līdzsvars (grāds)	Jauda, maksimālā ieeja (vati)	Amplitūdas līdzsvars (DB)	Ķermeņa materiāls	Ķermeņa pārklājums
± 4 grāds	20	±0.3	Alumīnija sakausējums	Zila krāsa

Sku	Savienotāju sērija	Biežums	VSWR ievade	Izolācijas min . (db)
Gpd -4-020080- e	SMA sieviete	2GHz ~ 8 GHz	1.35	20
Fāžu līdzsvars (grāds)	Jauda, maksimālā ieeja (vati)	Amplitūdas līdzsvars (DB)	Ķermeņa materiāls	Ķermeņa pārklājums
± 4 grāds	30	±0.3	Alumīnija sakausējums	Melna krāsa

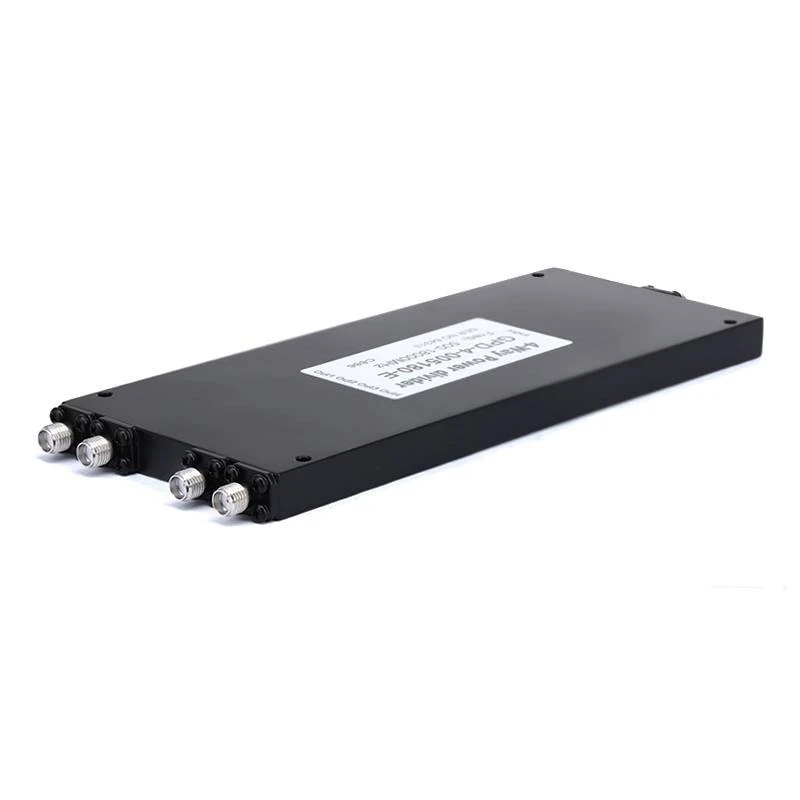

Sku	Savienotāju sērija	Biežums	VSWR ievade	Izolācijas min . (db)
Gpd -4-005180- e	SMA sieviete	0,5 GHz ~ 18 GHz	2.0	15
Fāžu līdzsvars (grāds)	Jauda, maksimālā ieeja (vati)	Amplitūdas līdzsvars (DB)	Ķermeņa materiāls	Ķermeņa pārklājums
± 8 grāds	30	±0.8	Alumīnija sakausējums	Melna krāsa

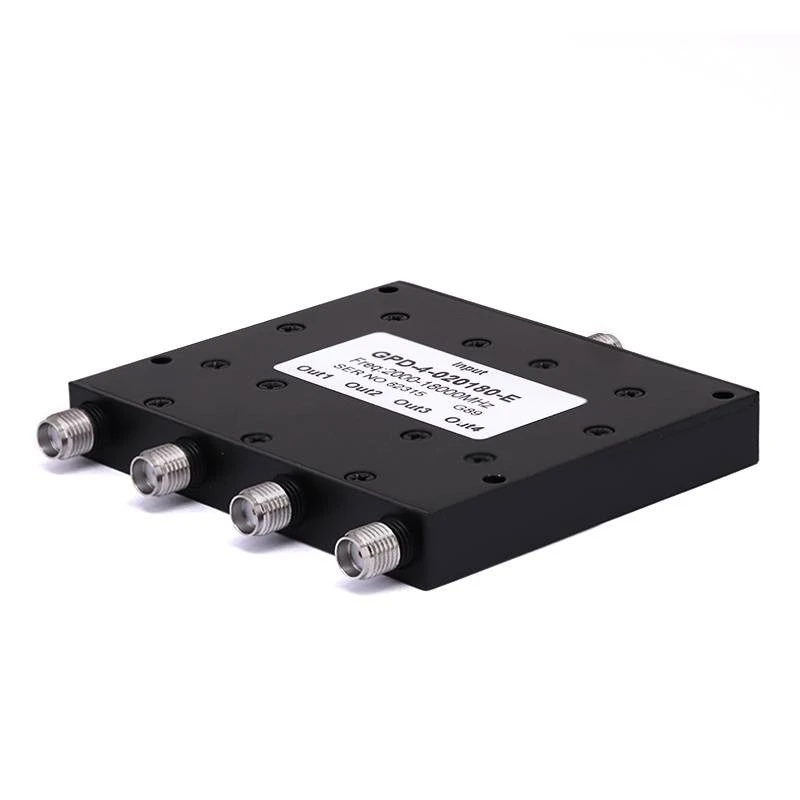

Sku	Savienotāju sērija	Biežums	VSWR ievade	Izolācijas min . (db)
Gpd -4-020180- e	SMA sieviete	2GHz ~ 18 GHz	1.50	17
Fāžu līdzsvars (grāds)	Jauda, maksimālā ieeja (vati)	Amplitūdas līdzsvars (DB)	Ķermeņa materiāls	Ķermeņa pārklājums
± 6 grāds	20	±0.4	Alumīnija sakausējums	Melna krāsa

Sku	Savienotāju sērija	Biežums	VSWR ievade	Izolācijas min . (db)
Gpd -4-060180- e	SMA sieviete	6 GHz ~ 18 GHz	1.40	18
Fāžu līdzsvars (grāds)	Jauda, maksimālā ieeja (vati)	Amplitūdas līdzsvars (DB)	Ķermeņa materiāls	Ķermeņa pārklājums
± 5 grāds	20	±0.3	Alumīnija sakausējums	Melna krāsa

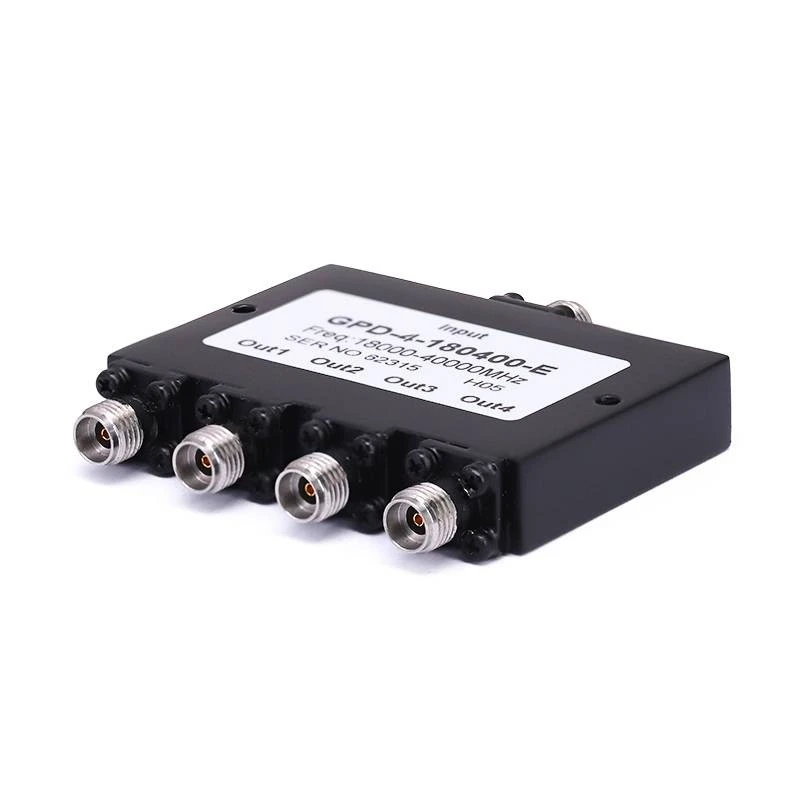

2,92mm 4- Way Power Dividers
Sku	Savienotāju sērija	Biežums	VSWR ievade	Izolācijas min . (db)
Gpd -4-180400- e	2,92 mm sieviete	18Hz ~ 40 GHz	1.50	16
Fāžu līdzsvars (grāds)	Jauda, maksimālā ieeja (vati)	Amplitūdas līdzsvars (DB)	Ķermeņa materiāls	Ķermeņa pārklājums
± 5 grāds	20	±0.6	Alumīnija sakausējums	Melna krāsa
