Viss par SMA savienotājiem



The SMA connector is a widely used RF coaxial connector, renowned for its high performance and versatility. It was developed by Bendix Scintilla in the 1950s, and the name "SMA" stands for SubMiniature version A. Its design is intended to work efficiently in high-frequency environments, thus playing a crucial role in various industries involving RF signāli .



1. SMA savienotāju galvenās funkcijas

Izmērs: SMA savienotājiem ir kompakta struktūra ar ārējo vadītāja diametru 0 . 141 collas, padarot tos piemērotus lietojumprogrammām ar ierobežotu vietu.

Frekvences diapazons: parasti tie darbojas līdz 18 GHz, lai gan dažas augstas veiktspējas versijas var sasniegt 26 . 5 GHz vai pat augstākas.

Pretestība: Lielākā daļa SMA savienotāju ir 50 omi, kas ir RF un mikroviļņu sistēmu standarta konfigurācija .

Savienošanas mehānisms: pieņem vītņotu savienojuma dizainu ar 1/4 collu, 36 pavedieniem uz collas UNC pavedieniem, nodrošinot stingru un stabilu savienojumu ar spēcīgu vibrācijas pretestību .

SMA materiāli un virsmas apstrādes procesi

Apvalks parasti ir izgatavots no misiņa un nerūsējošā tērauda, un to var pārklāt (piemēram, niķelis, zelts), lai uzlabotu korozijas pretestību un vadītspēju .

Centrālais diriģents var būt vara, misiņa vai berilija vara ar zelta pārklājumu, lai panāktu optimālu signāla pārraidi .

Sprieguma stāvošā viļņa attiecība (VSWR): augstas kvalitātes SMA savienotājiem ir zems VSWR (parasti zem 1 . 2: 1 zem 12 GHz), kas nozīmē efektīvu signāla pārraidi ar minimālu atstarojumu.



2. SMA savienotāju veidi

SMA savienotāji ir dažādās konfigurācijās, lai tās atbilstu dažādām lietojumprogrammām:

Saskaņā ar ostu tipiem tos var iedalīt: standarta ostas SMA, ātrās savienojuma SMA un reversās polaritātes SMA . reversā polaritāte

Saskaņā ar strukturālajiem stiliem tos var iedalīt taisnā un labā leņķa tipos . Taisni savienotāji tiek izmantoti sēriju savienojumiem, savukārt labā leņķa tipi ir piemēroti stingrām vietām . 90- grāda liekšanas dizains var ietaupīt vietu vai samazināt kabeļa spriegojumu .

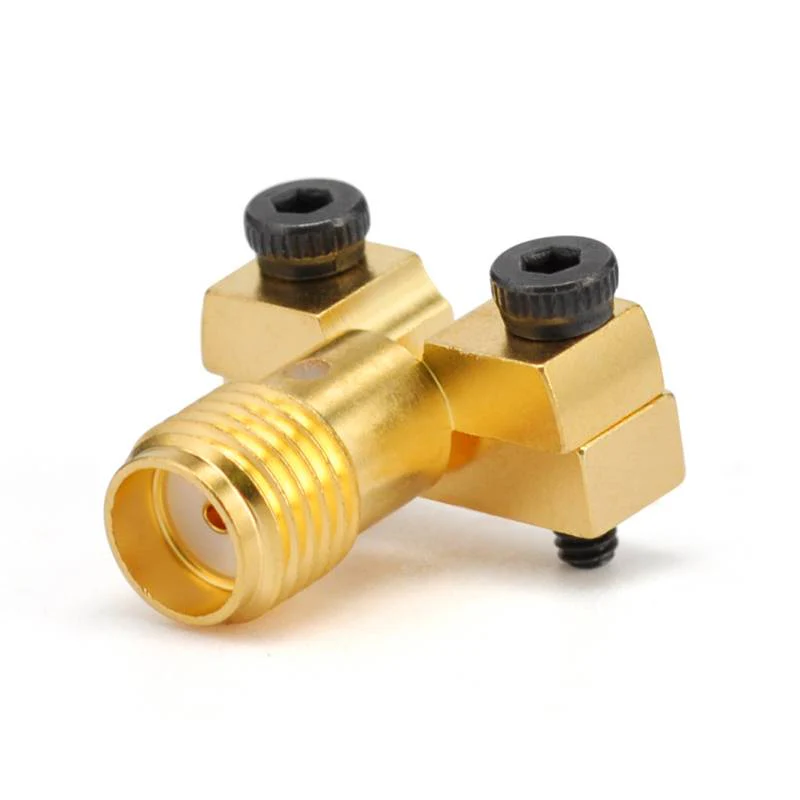

Saskaņā ar instalēšanas metodēm tās var iedalīt parastajos un paneļu stiprinājumos . paneļu stiprinājumi savienotāji ir paredzēti instalēšanai uz paneļiem vai iežogojumiem, ar dažādiem veidiem, piemēram, 2- cauruma atlokiem, 4- cauruma atlokiem un apaļajiem atlokiem .}}}}}}}}}}}}}}}}}}}}}}}}}}}



3. SMA izplatīti lietojumi

Telekomunikāciju laukā SMA savienotāji tiek plaši izmantoti mobilo tālruņu bāzes stacijās, satelītu sistēmās un bezvadu sakaru aprīkojumā .

Pārbaudes aprīkojumā tos izmanto tādās testēšanas ierīcēs kā osciloskopi, tīkla analizatori un signālu ģeneratori .

Antenu sistēmās SMA savienotājus bieži izmanto, lai savienotu antenas bezvadu sistēmās .

RF shēmās tie ir atrodami daudzās RF ierīcēs, piemēram, pastiprinātāji, filtri un maisītāji .

Piezīmes



4. Jaudas apstrādes jauda:

Lai arī SMA savienotāji ir piemēroti mazjaudas un vidēja enerģijas RF sistēmām, tie var nebūt piemēroti lieljaudas lietojumprogrammām . Augstākas enerģijas scenārijiem, citi savienotāji, piemēram, N-type vai 7/16-, var būt piemērotāks .

Mehāniskā izturība: Salīdzinot ar dažiem lielākiem savienotājiem, SMA savienotāji ir salīdzinoši trausli, it īpaši attiecībā uz PIN izlīdzināšanu un izturīgu mehānisko spriegumu . Tāpēc apstrādes un uzstādīšanas laikā jāuzņemas papildu aprūpe ., jāuzmanās {..



Saderība: izvēloties SMA savienotājus, pārliecinieties, vai vīriešu un sieviešu savienotāji sakrīt ar pavediena lieluma un pretestības izteiksmē, lai nodrošinātu labu savienojumu ., tos var arī savstarpēji savienot ar 2 . 92 mm un 3,5 mm portiem.
