Termināļa savienotāji

Šie termināla savienotāji var efektīvi pārraidīt signālus visā ultra -plašā RF frekvences joslā no DC ~ 110GHz, lai lielā mērā un ievērojami samazinātu signāla samazināšanos un atstarošanu {., un tas ir izcils vibrācija, un tas nodrošina sarežģīto vidi, un tas nodrošina sarežģīto vidi, un tas ievērojami samazina. viegli . Turklāt tas var izturēt daudzus ievietojumus un noņemšanu, nodrošinot augstas - uzticamības savienojumus .

It excels in maintenance convenience, allowing for straightforward replacement and easy disassembly and repair. With a commonly used matching impedance of 50 ohms, it has a low insertion loss, effectively minimizing signal energy loss. It offers a diverse range of port types, including SMA, 2.92mm, 2.4mm, GPO (SMP), GPPO (mini-SMP) utt., Ļaujot elastīgi pielāgoties dažādu RF ierīču un sistēmu prasībām.

Termināla savienotājiem galvenokārt ir taisni, izmantojot dizainu . Tomēr šo savienotāju apakškopai ir 90 grādu leņķa konfigurācija, piedāvājot elastību, lai izpildītu dažādas instalācijas prasības .

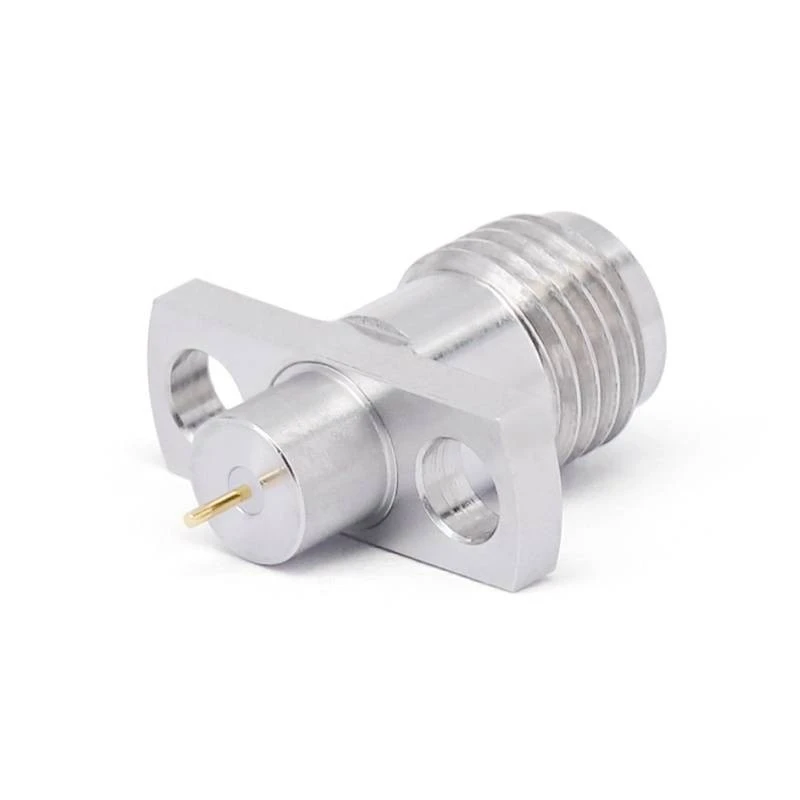

Instalēšanas izteiksmē ir pieejamas dažādas iespējas . Montāžas atlokos ir gan 4 - caurums, gan 2 - cauruma konfigurācijas, droša pielikuma iespējošana dažādās iestatījumos . papildus.

Runājot par saskarni ar iežogojumiem vai dobumiem, termināļu savienotāji atbalsta trīs atšķirīgas pārejas metodes . Gaiss - dielektriskā siena - iespiešanās metode nodrošina efektīvu signāla pārraidi ar minimālu traucējumiem . Izolācijas - Dielectric sienas - iespiešanās opcija - Ithred Exfication, kas ir piemērota. Siena - iespiešanās metode nodrošina augstāku ekranējumu un mehānisku noturību, ideāli piemērota augstai - veiktspējai un nelīdzenai videi .

Ar izcilo veiktspēju šie termināļu savienotāji tiek plaši izmantoti sakaru infrastruktūras jomā, un tie ir neaizstājami galvenie bāzes staciju, satelīta sakaru aprīkojuma un bezvadu vietējā apgabala tīkla (WLAN) sistēmu komponenti . dažādu ierīču uztvērēju un dažādu rpreteļu, kas tiek iegūti, izmantojot RF, un dažādu izvadu ievadi, kas tiek iegūti, tie var efektīvi saskaņot ar RF. un veicina visas sakaru saites stabilu un efektīvu darbību .

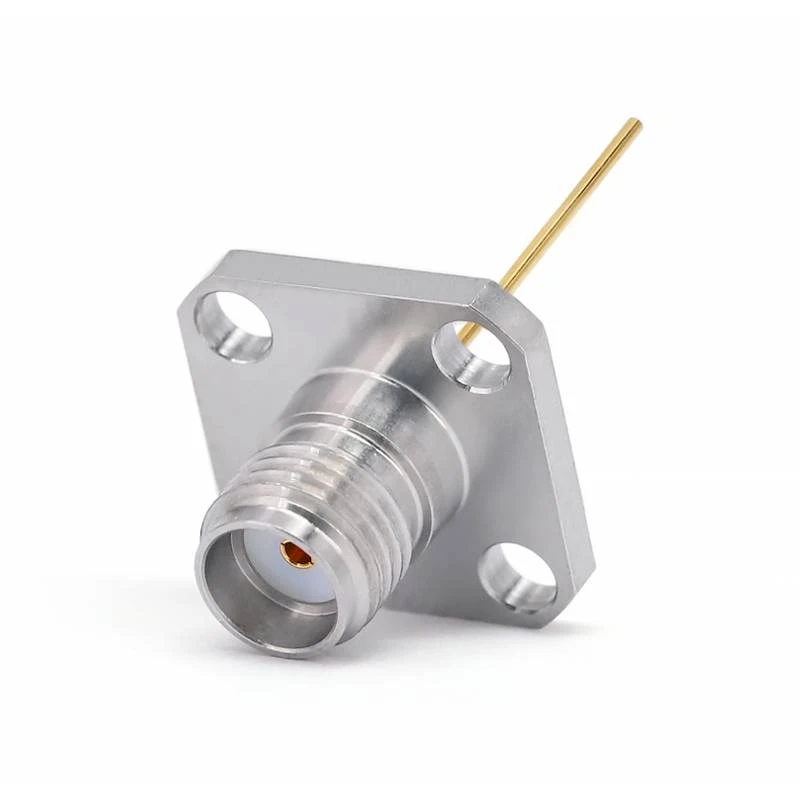

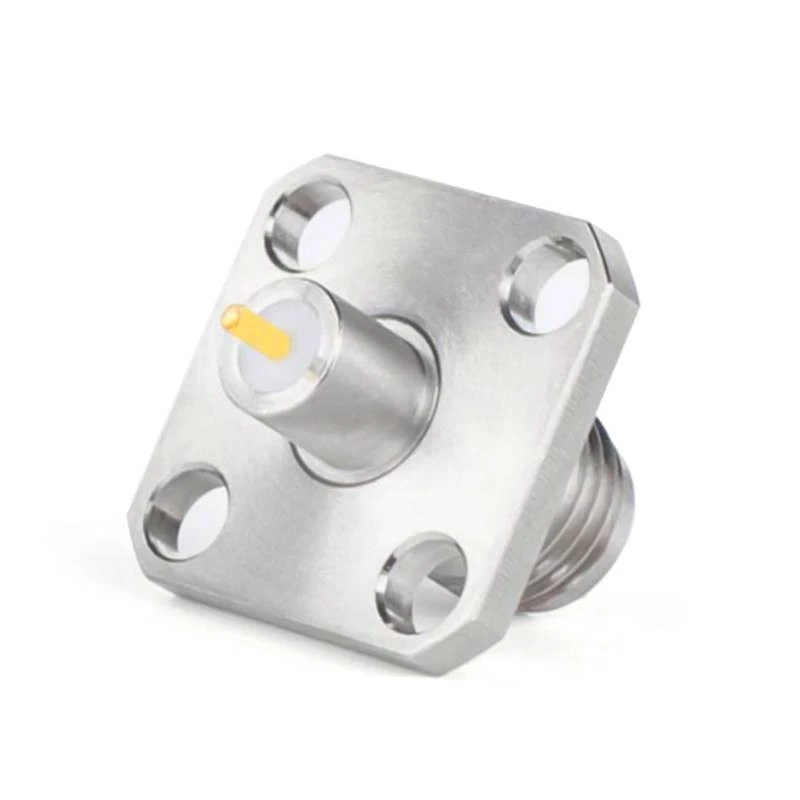

SMA termināļa savienotāji

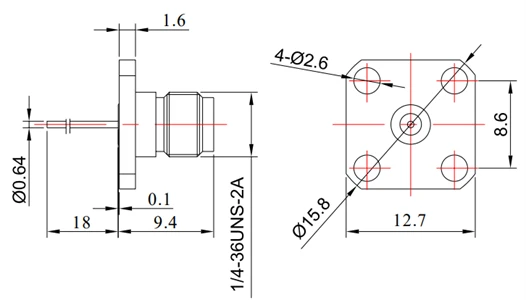

Sku	Biežums	Tapa l	Tapa D	VSWR	Uzstādīšana
Fr 2- SMA-KFD0110	DC - 26.5 GHz	18 mm	0,64 mm	1.15	Skrūvju bloķēšana

Sku	Biežums	Tapa l	Tapa D	Sazinieties ar D	VSWR	Uzstādīšana
Fr 2- SMA-KFD0101	DC - 26.5 GHz	2 mm	0,8 mm	4 mm	1.15	Skrūvju bloķēšana
Sku	Biežums	Tapa l	Tapa D	Dielektriskais D	VSWR	Uzstādīšana
Fr 2- Sma-kfd0405a	DC - 26.5 GHz	1,3 mm	0,4 mm	3,2 mm	1.15	Skrūvju bloķēšana

SMA termināļa savienotāji

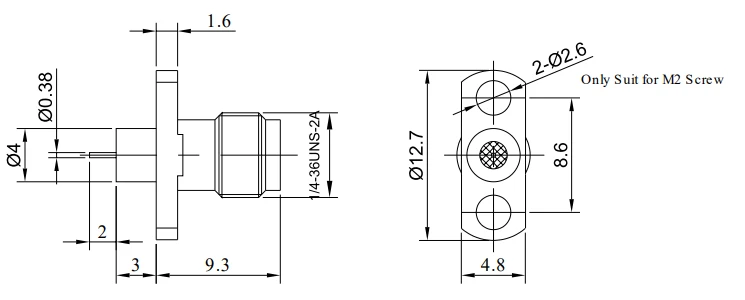

Sku	Biežums	Tapa l	Tapa D	VSWR	Uzstādīšana
Fr 2- SMA-KFD0702	DC - 26.5 GHz	2 mm	0,38 mm	1.15	Skrūvju bloķēšana

2,92 mm termināla savienotāji

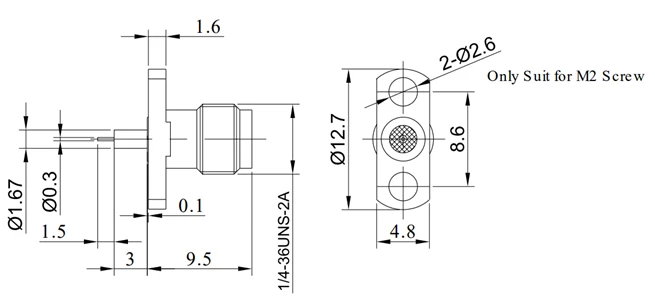

Sku	Biežums	Tapa l	Tapa D	Dielektriskais D	VSWR	Uzstādīšana
Fr 2-2.92- KFD0705	DC - 26.5 GHz	1,5 mm	0,30 mm	1,67mm	1.15	Skrūvju bloķēšana
Sku	Biežums	Tapa l	Tapa D	Sazinieties ar D	VSWR	Uzstādīšana
Fr 2-2.92- kfd0402	DC - 26.5 GHz	1,5 mm	0,3 mm	4 mm	1.15	Skrūvju bloķēšana
Sku	Biežums	Tapa l	Tapa D	Dielektriskais D	VSWR	Uzstādīšana
Fr 2-2.92- kfd0405	DC - 26.5 GHz	1,5 mm	0,3 mm	1,67mm	1.15	Skrūvju bloķēšana

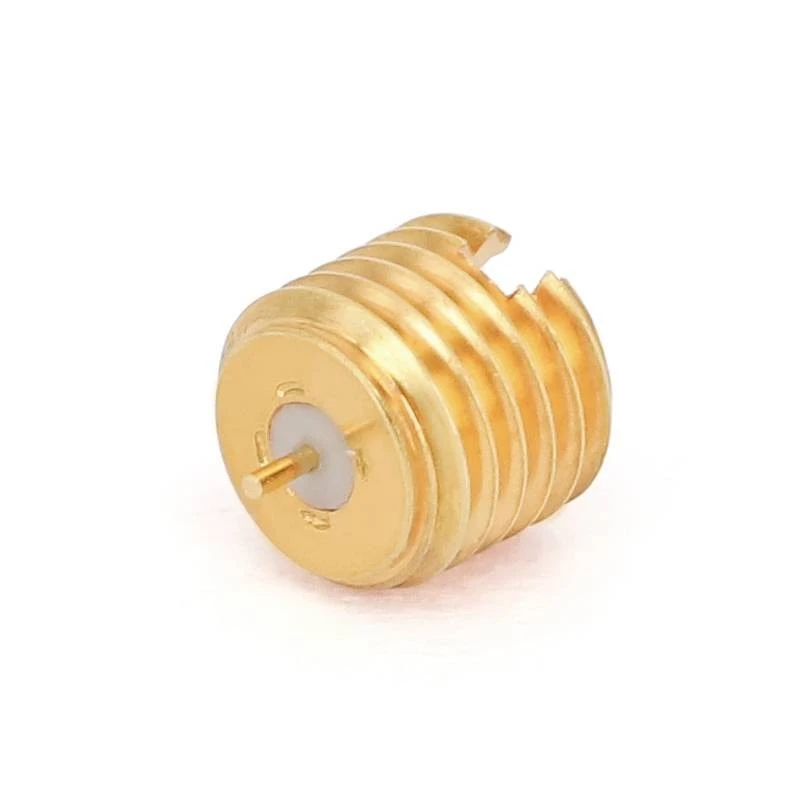

GPO (SMP) un GPPO (MINI-SMP) termināla savienotāji
Sku	Biežums	Tapa l	Tapa D	Sazinieties ar D	VSWR	Uzstādīšana
Fr 2- gppo (m) -jd 1- f	DC - 65 GHz	1,8 mm	0,30 mm	2,18mm	1,32@18GHz	Lodēšana
Sku	Biežums	Tapa l	Tapa D	Ieskrūvēt	VSWR	Uzstādīšana
Fr 2- GPO-JYD12G	DC - 26.5 GHz	1,2 mm	0,45 mm	M5*0.5	1.40	Skrūvju vītne
Sku	Biežums	Tapa l	Tapa D	Ieskrūvēt	VSWR	Uzstādīšana
Fr 2- gppo-jyd 2- f	DC - 40 GHz	1 mm	0,3 mm	M4*0.5_6g	1.22	Skrūvju vītne

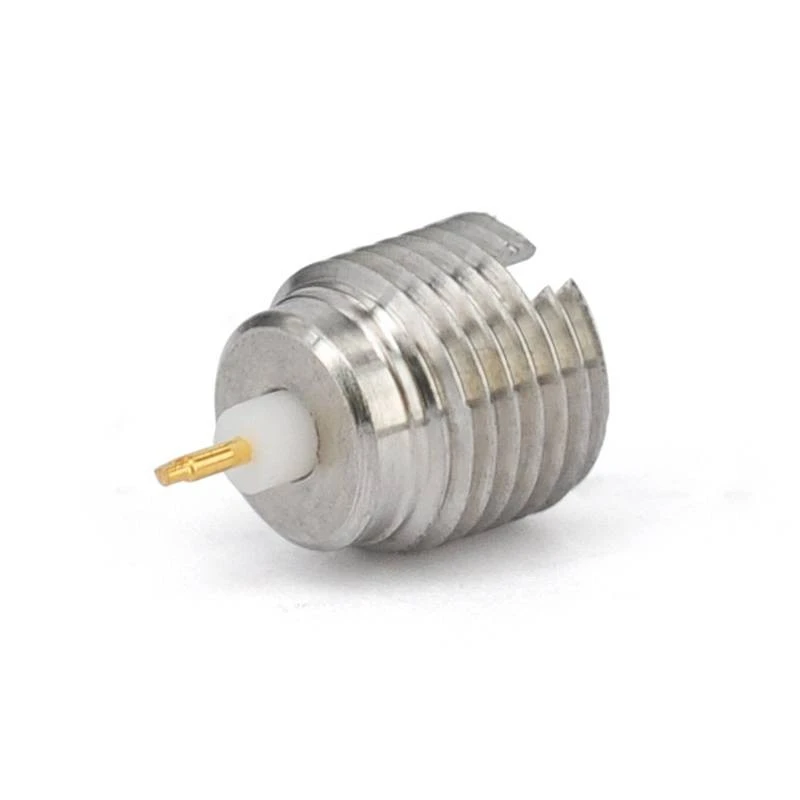

GPO (SMP) termināļa savienotāji

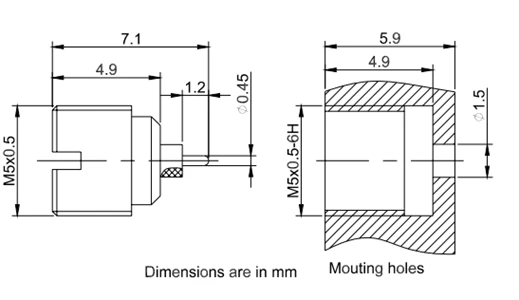

Sku	Biežums	Tapa l	Tapa D	Ieskrūvēt	VSWR	Uzstādīšana
Fr 2- GPO-JYD26AG-L	DC - 26.5 GHz	2 mm	0,45 mm	M5*0.5	1.40	Skrūvju vītne
Sku	Biežums	Tapa l	Tapa D	Ieskrūvēt	VSWR	Uzstādīšana
Fr 2- GPO-JYD26G-L	DC - 40 GHz	2 mm	0,7 mm	M5*0.5	1.43	Skrūvju vītne
