2- Way Power Dividers
2- Veids, kā jaudas dalītāji ir radio - frekvence un mikroviļņu ierīces, kas var vienmērīgi sadalīt ievades jaudu vai sadalīt to diviem izejas portiem atbilstoši noteiktai attiecībai ., tām ir izšķiroša loma daudzos laukos, piemēram, sakaru, radara, testa un mērīšanas .
Apraksts
Produkta ievads
2-Way Power Dividers are radio - frequency and microwave devices that can evenly distribute the input power or allocate it to two output ports according to a specific ratio. They play a crucial role in numerous fields such as communication, radar, and test and measurement. The frequency range can cover from DC to 67GHz, with multiple bandwidth options Pieejams .
Produktu struktūras funkcijas
Veids, kā jaudas dalītāji lielākoties tiek izgatavoti no alumīnija sakausējuma, un dažos augstas frekvences produktos tiek izmantots misiņš ., izmantojot smalku apstrādi, tam ir lieliska mehāniskā izturība un stabilitāte . Tas var pretoties vibrācijai un triecienam un pielāgot skarbu darba vidi .} Ārstēšanas virsmas apstrādes metodes {4}. Šīs procedūras ne tikai uzlabo anti -korozijas veiktspēju, bet arī uzlabo produkta siltuma izkliedes spēju, nodrošinot efektīvu siltuma izkliedi augstas jaudas darbības laikā un saglabājot stabilu veiktspēju .
Saskaņā ar dažādām lietojumprogrammu frekvencēm un scenārijiem ir aprīkoti dažādi savienotāju veidi, piemēram, SMA, N, TNC, 2 . 92mm, 2 {. 4mm, 1,85 mm utt. Šiem savienotājiem ir zema ievietošanas zaudējumu un lielas atgriešanās zuduma īpašības, kas var sasniegt uzticamu savienojumu un nodrošina efektīvu signālu.
Produktu lietošana
To izmanto strāvas sadalījumam radaru raidītājos, ļaujot vairākiem pārraidīt moduļiem strādāt kopā . Tas uzlabo radara {. noteikšanas diapazonu un precizitāti, vienlaikus tas apstrādā atbalss signālus radara uztvērēju
Iepirkuma FAQ
Produkta tips
|
Sma 2- Way Power Dividers |
||||
|
|
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|
Gpd -2-5 m 010- e |
SMA sieviete |
5MHz ~ 1 GHz |
1.30 |
18 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 3 grāds |
1 |
±0.3 |
Alumīnija sakausējums |
Melna krāsa |
|
|
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|
Gpd -2-005060- e |
SMA sieviete |
500MHz ~ 6GHz |
1.40 |
18 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 2 grādi |
30 |
±0.2 |
Alumīnija sakausējums |
Oksidācija |
|
|
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|
Gpd -2-011017- e |
SMA sieviete |
1,1 GHz ~ 1,7 GHz |
1.20 |
20 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 2 grādi |
30 |
±0.2 |
Alumīnija sakausējums |
Oksidācija |
|
|
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|
Gpd -2-005080- e |
SMA sieviete |
0,5 GHz ~ 8 GHz |
1.40 |
18 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 3 grāds |
20 |
±0.2 |
Alumīnija sakausējums |
Melna krāsa |
|
|
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|
Gpd -2-020080- e |
SMA sieviete |
2GHz ~ 8 GHz |
1.25 |
20 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 3 grāds |
30 |
±0.2 |
Alumīnija sakausējums |
Melna krāsa |
|
|
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|
Gpd -2-020080- e |
SMA sieviete |
2GHz ~ 8 GHz |
1.25 |
20 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 3 grāds |
30 |
±0.2 |
Alumīnija sakausējums |
Melna krāsa |
|
|
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|

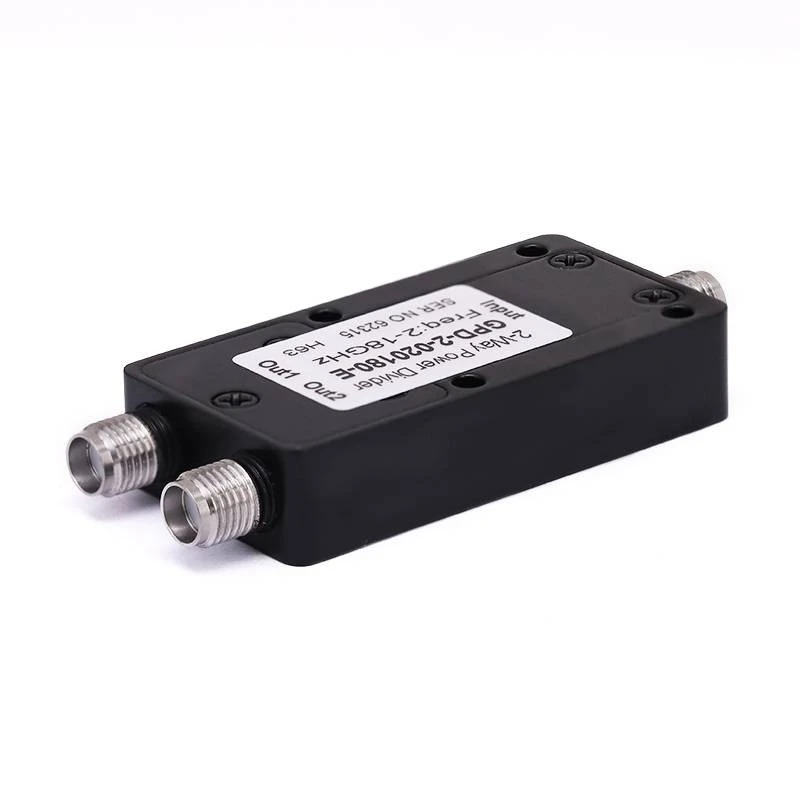

Gpd -2-020180- e |
SMA sieviete |
2GHz ~ 18 GHz |
1.35 |
18 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 4 grāds |
20 |
±0.3 |
Alumīnija sakausējums |
Melna krāsa |
|
|
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|
Gpd -2-0026 e |
SMA sieviete |
DC ~ 26,5 GHz |
1.50 |
10 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 5 grāds |
1 |
±0.5 |
Misiņš |
Zelts |
|
N 2- veids, kā jaudas dalītāji |
||||
|
|
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|
Gpd -2 n -011017- e |
N mātīte |
1,1 GHz līdz 1,7 GHz |
1.20 |
20 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 2 grādi |
30 |
±0.2 |
Alumīnija sakausējums |
Oksidācija |
|
|
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|
Gpd -2 n -005060- e |
N mātīte |
5 GHz līdz 6 GHz |
1.20 |
20 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 3 grāds |
30 |
±0.2 |
Alumīnija sakausējums |
Oksidācija |
|
Tnc 2- Way Power Dividers |
||||
|
|
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|

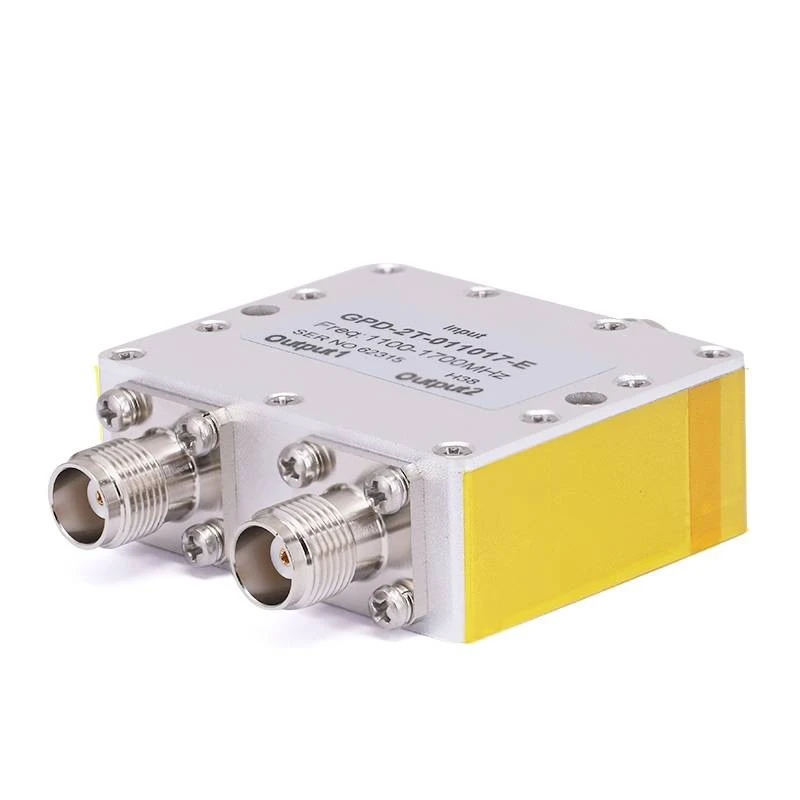

Gpd -2 t -011017- e |
TNC sieviete |
1,1 GHz līdz 1,7 GHz |
1.20 |
20 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 2 grādi |
30 |
±0.2 |
Alumīnija sakausējums |
Oksidācija |
|
2,92mm 2- Way Power Dividers |
||||
|
|
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|
Gpd -2-040400- t |
2,92 mm sieviete |
4GHz līdz 40 GHz |
1.60 |
18 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 4 grāds |
20 |
±0.2 |
Alumīnija sakausējums |
Melna krāsa |
|
|
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|

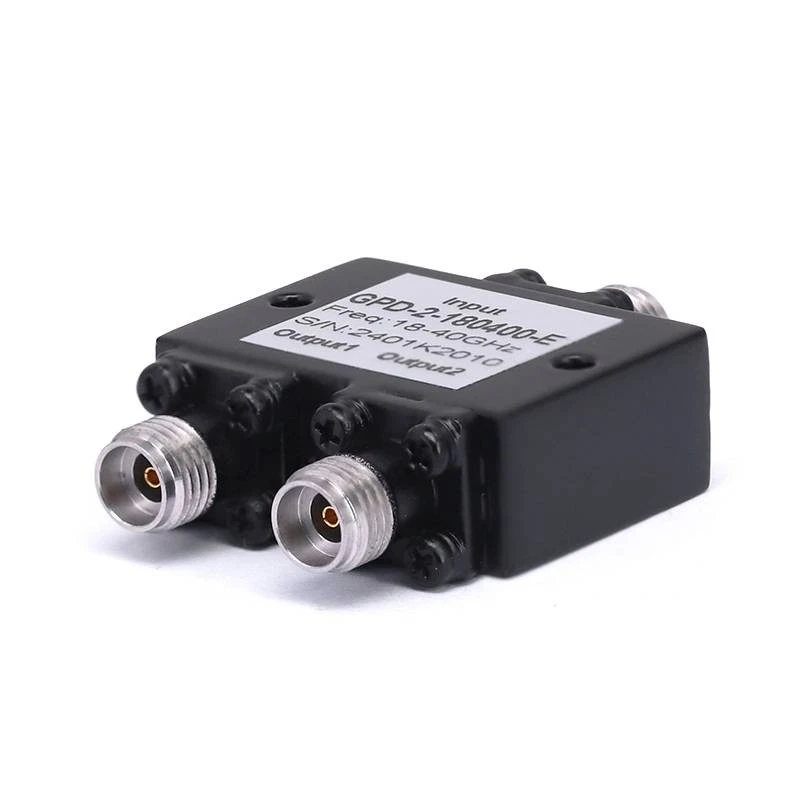

Gpd -2-180400- e |
2,92 mm sieviete |
18Hz līdz 40 GHz |
1.50 |
16 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 5 grāds |
20 |
±0.4 |
Alumīnija sakausējums |
Melna krāsa |
 |
 |
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|

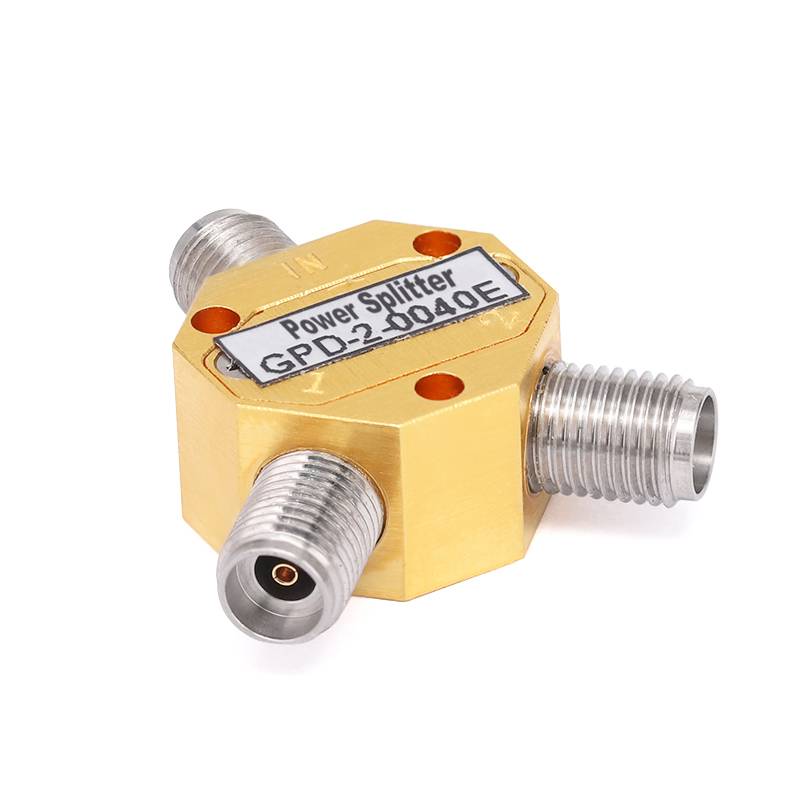

Gpd -2-0040 e |
2,92 mm sieviete |
DC līdz 40 GHz |
1.50 |
10 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 7 grāds |
1 |
±0.7 |
Misiņš |
Zelts |
|
2,4mm 2- Way Power Dividers |
||||
 |
|
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|
Gpd -2-0050 e |
2,4 mm mātīte |
DC līdz 50 GHz |
1.60 |
10 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 7 grāds |
1 |
±0.7 |
Misiņš |
Zelts |
|
1,85mm 2- Way Power Dividers |
||||
 |
 |
|||
|
Sku |
Savienotāju sērija |
Biežums |
VSWR ievade |
Izolācijas min . (db) |
|

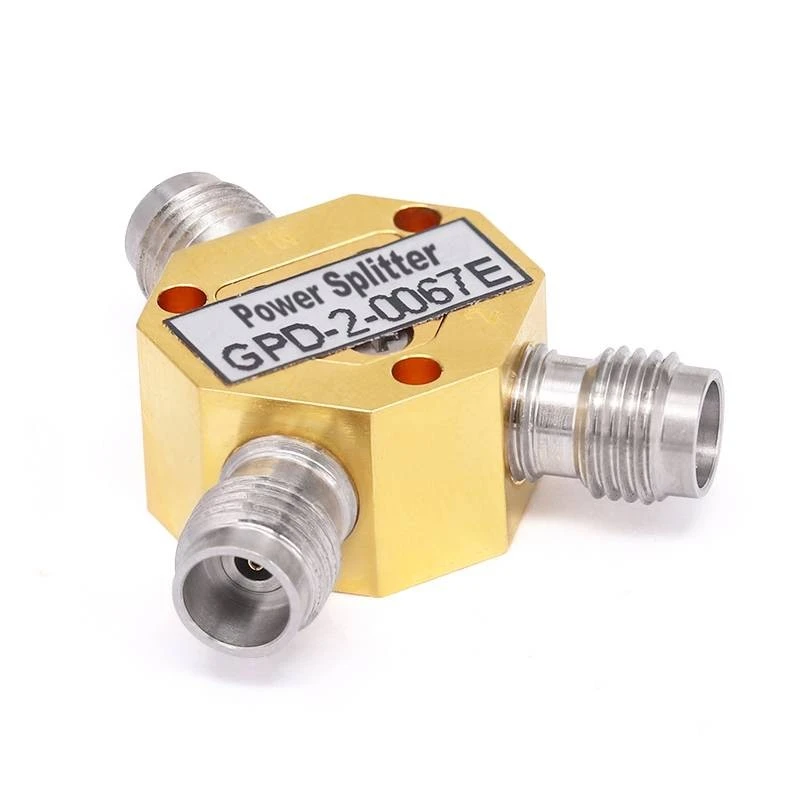

Gpd -2-0067 e |
1,85 mm sieviete |
DC līdz 67 GHz |
1.80 |
10 |
|
Fāžu līdzsvars (grāds) |
Jauda, maksimālā ieeja (vati) |
Amplitūdas līdzsvars (DB) |
Ķermeņa materiāls |
Ķermeņa pārklājums |
|
± 8 grāds |
1 |
±0.8 |
Misiņš |
Zelts |
