Iekšējie DC bloki

DC bloka pamatfunkcija ir novērst tiešo strāvas (DC) signālu iziet cauri, vienlaikus ļaujot mainīgiem strāvas (maiņstrāvas) signāliem, īpaši radiofrekvences (RF) signāliem, iziet cauri gludi . Šim raksturlielumam ir liela nozīme daudzās ķēdēs, jo tas var novērst DC signālus no nevēlamas ietekmes uz turpmāko ratu no.}}}}}}, lai to varētu aizsargāt. ko izraisa tiešā strāva un izvairās no līdzstrāvas neobjektivitātes ar parasto RF signālu pārraidi .

Dažiem lietojumprogrammu scenārijiem, kuriem ir nepieciešams savienojums ar koaksiālajiem kabeļiem, tiks izmantoti RF DC bloki ar koaksiālo iepakojumu . Šai iepakojuma formai ir lieliska RF veiktspēja un pretkonferences iespējas, nodrošinot efektīvu RF signālu pārraidi starp koaksiālo kabeli un iekšējo cirkulāciju . RF DC-DC ar koaksiālo komplektu ar galveno virzību un tilpuma DC-DC DC-DC ar kox-dc ar kox-dc. connecting to the outer shielding layer of the coaxial cable. The internal circuit is connected to the pins through a special RF connection structure to meet the performance requirements of low loss and high isolation. Generally, the coaxial interfaces of DC BLOCKs include various types of RF interfaces such as SMA, 2.92mm, and 1 . 85 mm. Ārējais vadītājs ir pasivēts ar nerūsējošo tēraudu, un vadītāja materiāls ir misiņš, kas pārklāts ar zeltu.

Bezvadu sakarā: bezvadu raiduztvērējiem to izmanto, lai atdalītu radiofrekvences (RF) signālu DC un maiņstrāvas komponentus . Tas ļauj izvairīties no DC novirzes no RF signālu apstrādes ar turpmākām ķēdēm, nodrošinot parasto pārraidi un pastiprinot RF signālu {.}}}}}}}}}}}}}}}.} RADĪBA ĒDĪJUMS ATTĪSTĪT ”

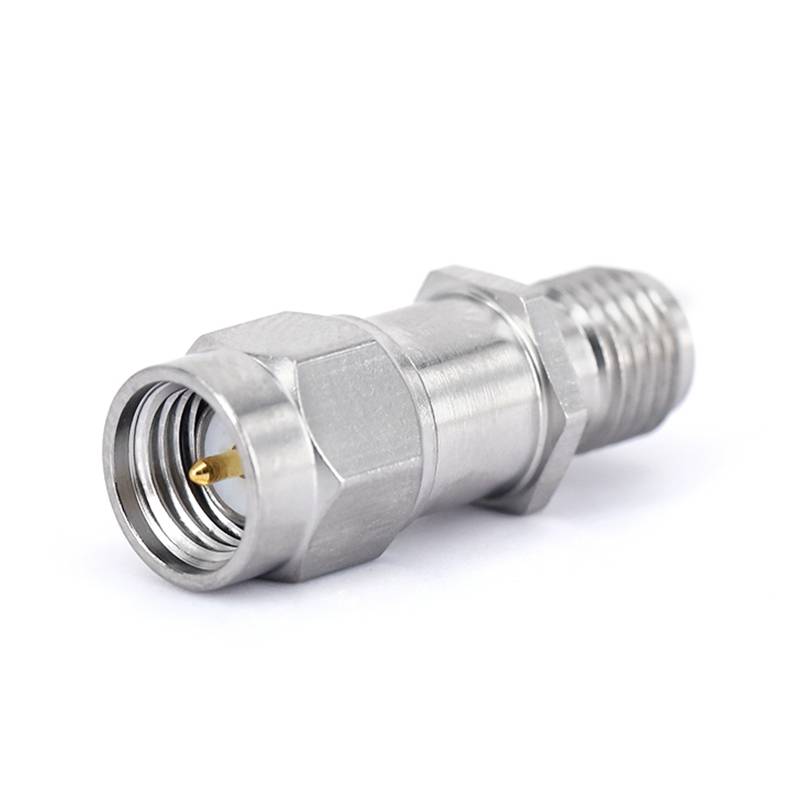

Sku	Savienotāju sērija	Biežums	VSWR	Ievietošanas zaudējums
Fr 5- gdcb -18 G-SMAS -50	SMA sieviete	10MHz ~ 18 GHz	1.35	0,7 dB
Spriegums, līdzstrāvas max (volti)	Jauda, maksimālā ieeja (vati)	Bloķēšanas tips	Ķermeņa materiāls	Ķermeņa pārklājums
+50	2	Iekšējais bloks	Nerūsējošais tērauds	Pasivēts

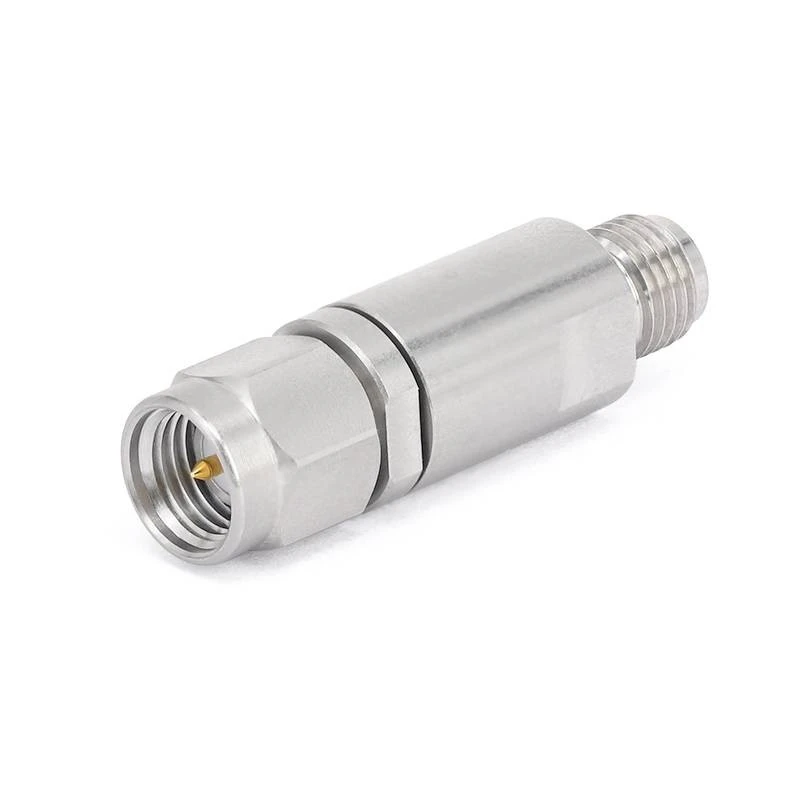

Sku	Savienotāju sērija	Biežums	VSWR	Ievietošanas zaudējums
Fr 5- gdcb -27 g-sma-jk	SMA sieviete	30MHz ~ 27 GHz	1.25	0,8 dB
Spriegums, līdzstrāvas max (volti)	Jauda, maksimālā ieeja (vati)	Bloķēšanas tips	Ķermeņa materiāls	Ķermeņa pārklājums
+50	2	Iekšējais bloks	Nerūsējošais tērauds	Pasivēts

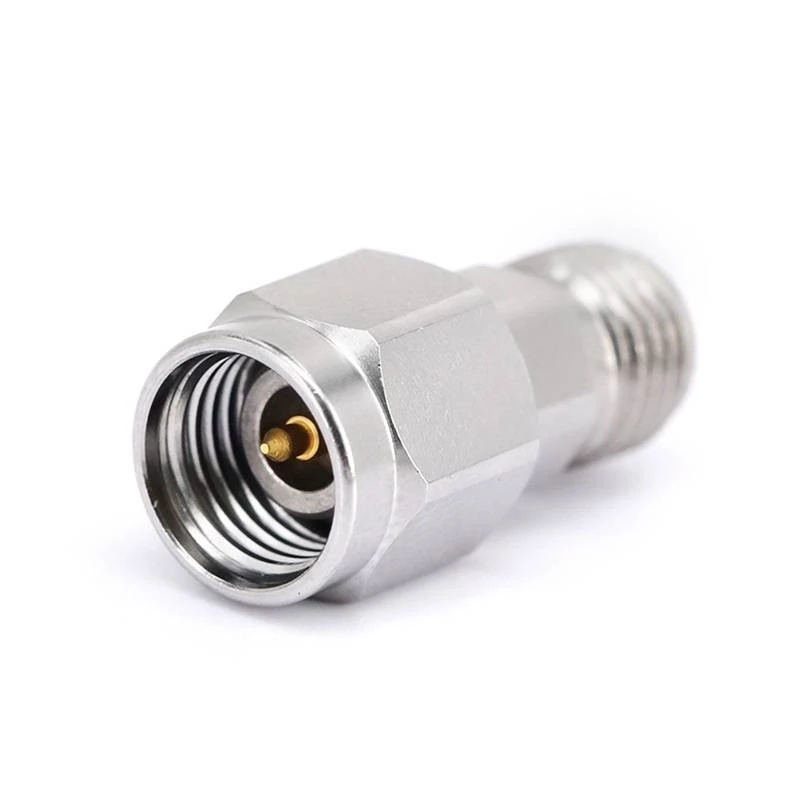

Sku	Savienotāju sērija	Biežums	VSWR	Ievietošanas zaudējums
Fr 5- gdcb -40 g -292 e	2,92 mm sieviete	10MHz ~ 40 GHz	1.30	0,5 dB
Spriegums, līdzstrāvas max (volti)	Jauda, maksimālā ieeja (vati)	Bloķēšanas tips	Ķermeņa materiāls	Ķermeņa pārklājums
+60	2	Iekšējais bloks	Nerūsējošais tērauds	Pasivēts

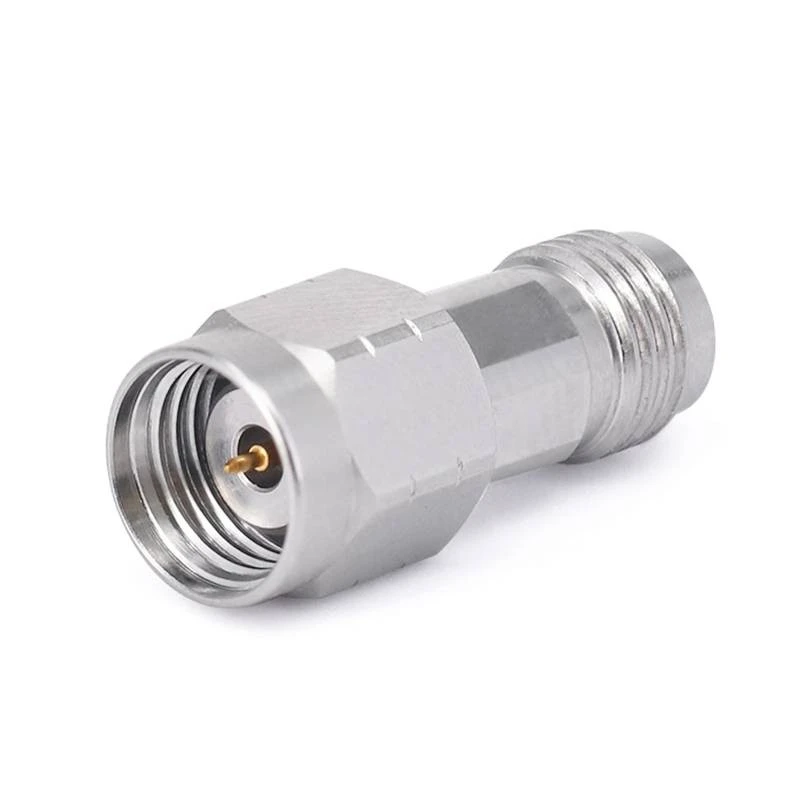

Sku	Savienotāju sērija	Biežums	VSWR	Ievietošanas zaudējums
Fr 5- gdcb -67 g -185 e	1,85 mm sieviete	10MHz ~ 67 GHz	1.50	0,9 dB
Spriegums, līdzstrāvas max (volti)	Jauda, maksimālā ieeja (vati)	Bloķēšanas tips	Ķermeņa materiāls	Ķermeņa pārklājums
+60	2	Iekšējais bloks	Nerūsējošais tērauds	Pasivēts
