Kādas ir atšķirības starp daļēji izturīgiem un daļēji elastīgiem kabeļiem?



Salīdzinājums starp daļēji ripīgiem un daļēji elastīgiem kabeļiem

Gan daļēji saprātīgi, gan daļēji elastīgi kabeļi tiek plaši izmantoti augstas un zemas frekvences sakaru scenārijos, taču tie ievērojami atšķiras pēc struktūras, elastības, veiktspējas un lietojumprogrammu scenārijiem . Zemāk ir detalizēts salīdzinājums:



1. konstrukcijas dizains

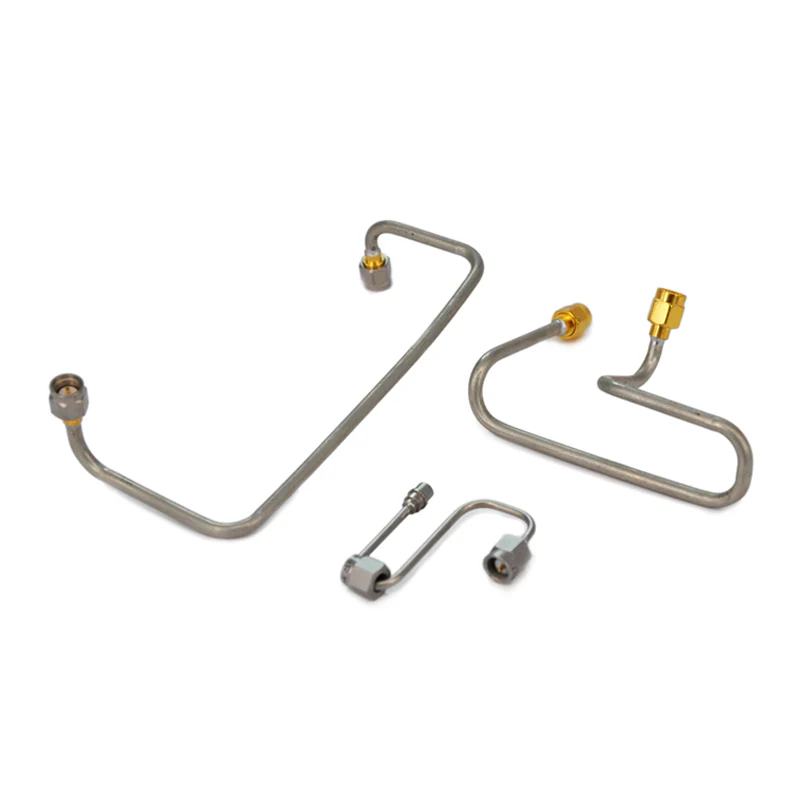

Daļēji ripīgi kabeļi
Ārējais vadītājs ir izgatavots no cieta, nesaistāma materiāla (parasti vara) ar fiksētu diametru; Iekšējo vadītāju centrāli atbalsta dielektrisks materiāls (e . g ., ptfe) .
Pēc izveidošanas tas uztur fiksētu formu un nevar viegli saliekt vai pārveidot bez specializētiem rīkiem .

Daļēji elastīgi kabeļi
The outer conductor features a braided structure, with the entire braided layer tinned, making it more deformable than the solid outer conductor of semi-rigid cables. The inner conductor is also supported by a dielectric material, but the braided structure allows repeated bending and shaping by hand or simple tools.



2. Elastības salīdzinājums

Daļēji ripīgi kabeļi
Viņiem ir augsta stingrība, saglabājot savu formu pēc veidošanās un izrādot spēcīgu izturību pret liekšanu . piespiešana Bez profesionāliem instrumentiem var sabojāt ārējo vadītāju, izraisot veiktspējas sadalīšanos .

Daļēji elastīgi kabeļi
Viņi piedāvā mērenu elastību, ļaujot atkārtotu saliekšanu, spiešanu vai maršrutēšanu ap šķēršļiem bez neatgriezeniskiem bojājumiem . Viņu elastība ir starp stingriem un pilnībā elastīgiem kabeļiem .



3. Elektriskās veiktspējas parametri

Parametrs	Daļēji ripīgi kabeļi	Daļēji elastīgi kabeļi
Pretestības stabilitāte	Lieliska - fiksēta ģeometrija nodrošina pastāvīgu pretestību visās frekvencēs .	Labs, bet zemāks par daļēji ripīgiem - pītiem ārējiem vadītājiem var izraisīt nelielas pretestības svārstības ārkārtīgi augstās frekvencēs .
Zaudējums	Zems ievietošanas zudums, it īpaši mikroviļņu joslās (līdz 100+ GHz), sakarā ar cietā ārējā vadītāja gludo virsmu .	Lielāks ievietošanas zudums nekā daļēji ripīgs, īpaši augstās frekvencēs, niecīgu spraugu un virsmas pārkāpumu dēļ pītā ārējā vadītājā .
Ekranēšanas efektivitāte	Lielisks (parasti> 100 dB) . Cietais ārējais vadītājs efektīvi bloķē EMI un RFI .	Labs (parasti 80 dB), bet zemāks par daļēji rigidiem . spraugas pītā vadītājā var izraisīt nelielu EMI noplūdi .
Jaudas apstrādes spēja	Augstāka - cietajiem vadītājiem ir efektīva karstuma izkliedēšana, piemērota lieljaudas scenārijiem .	Zemāka - slikta pīto vadītāju siltumvadītspēja ierobežo jaudas jaudu .



4. lietojumprogrammu scenāriji

Daļēji ripīgi kabeļi
Piemērots augstas frekvences, augstas precizitātes scenārijiem, kuriem nepieciešama stingra stabilitāte un zema zaudējuma, piemēram:

Aviācijas un aizsardzības sistēmas (radars, satelīta komunikācija);

Mikroviļņu testa aprīkojums (vektoru tīkla analizatori, signālu ģeneratori);

Medicīniskās ierīces (MRI mašīnas, mikroviļņu terapijas sistēmas);

Pastāvīgas instalācijas ar fiksētu garumu (e . g ., bāzes stacijas antenas padevēji) .

Daļēji elastīgi kabeļi
Piemērots scenārijiem, kuriem nepieciešama mērena elastība ar labu veiktspēju, piemēram:

Portatīvie testa iestatījumi (e . g ., savienojumi starp instrumentiem un dutēm);

Iekštelpu RF sistēmas (WiFi maršrutētāji, šūnu signālu pastiprinātāji);

Scenāriji, kuriem nepieciešama neregulāra pārkonfigurācija (e . g ., laboratorijas prototipa izstrāde);

Iekšējie savienojumi RF slēdžu matricās .

Kopsavilkums

Daļēji ripīgi kabeļi Excel augstas veiktspējas, fiksētu instalācijas scenārijos, piedāvājot augstāku stabilitāti un zemu zaudējumu . daļēji elastīgus kabeļus, no otras puses



Papildu piezīmes: izmaksu un uzturēšanas atšķirības

Daļēji ripīgi kabeļi:
Augstākas ražošanas izmaksas cietā vara ārējā vadītāja un nepieciešamības pēc specializētiem veidošanas instrumentiem . uzstādīšana un apkope ir sarežģītākas (nepieciešami profesionāli operatori) . Tomēr to stabilā veiktspēja, pretestība novecošanai un nodilums ir zemākas ilgtermiņa izmaksas, padarot tās piemērotas scenārijiem ar stingrām prasībām .}}}}}} is is is} is is is}} is is is is}} is is is is is}}} $ is is is is is is is is is is}}} $ $ is is is is is is is is is.

Daļēji elastīgi kabeļi:
Zemākas izmaksas, kas saistītas ar vienkāršākiem pītiem ārējiem vadītājiem ražošanas procesiem un nav nepieciešami specializēti veidošanas rīki . Turklāt to manuālā saliekamība samazina uzturēšanas un atjaunošanas izmaksas, padarot tās ideālas scenārijiem, kuriem nepieciešama bieža korekcija vai ar budžeta ierobežojumiem .}}}}}}}}}}}}}. . . . . . . {{1} {1} {{1} {{1} {{1} {{1} {{1} {{1} {{1} izlīdzināmība samazina biežas korekcijas.



Pagarinājums: īss salīdzinājums ar pilnībā elastīgiem kabeļiem

Lai labāk izprastu "daļēji elastīgu" pozicionēšanu, ir noderīgs īss salīdzinājums ar pilnībā elastīgiem kabeļiem:
Fully flexible cables have outer conductors typically braided from fine copper strands (with little or no tinning), offering extreme flexibility for bending or even knotting. However, their electrical performance (e.g., impedance stability, shielding effectiveness) is lower than semi-flexible cables, suiting short-distance, low-frequency applications ar augstas elastības vajadzībām (e . g ., austiņu vadi, iekšējie savienojumi mazās ierīcēs) .
Daļēji elastīgi kabeļi rada līdzsvaru starp elastīgumu un veiktspēju, aizpildot plaisu starp daļēji ripīgu (augstas veiktspējas, bet bez regulējamas) un pilnībā elastīgas (augstas elastības, bet vājākas veiktspējas) kabeļi .
