Jaudas dalītāji un sadalītāji
Atstāj ziņu
Jaudas dalītāji un jaudas sadalītāji ir saistīti ar funkcijām un pielietojumu, un tos bieži izmanto savstarpēji aizvietojami . stingri runājot, tomēr pastāv smalkas atšķirības, galvenokārt attiecībā uzprojektēšanas mērķi, funkcionālā fokuss un lietojumprogrammu scenāriji. īpašās atšķirības ir šādas:
1. pamatfunkcijas un dizaina mērķi
Varas dalītājs
Tā pamatā atrodas"Bidirectiality". Tas var ne tikai sadalīt vienu ievades jaudu vairākās izejās (izplatīšanas režīmā), bet arī apvienot vairākas ievades jaudas vienā izvadē (apvienošanas režīmā), tāpēc to sauc arī par “strāvas dalītāja-kombineru” .
Dizains uzsverostas saskaņošana, zemi zaudējumi un augsta izolācijaLai nodrošinātu efektīvu darbību gan uz priekšu sadalījuma, gan reversās apvienošanas laikā, samazinot signāla atstarošanu un traucējumus starp portiem .

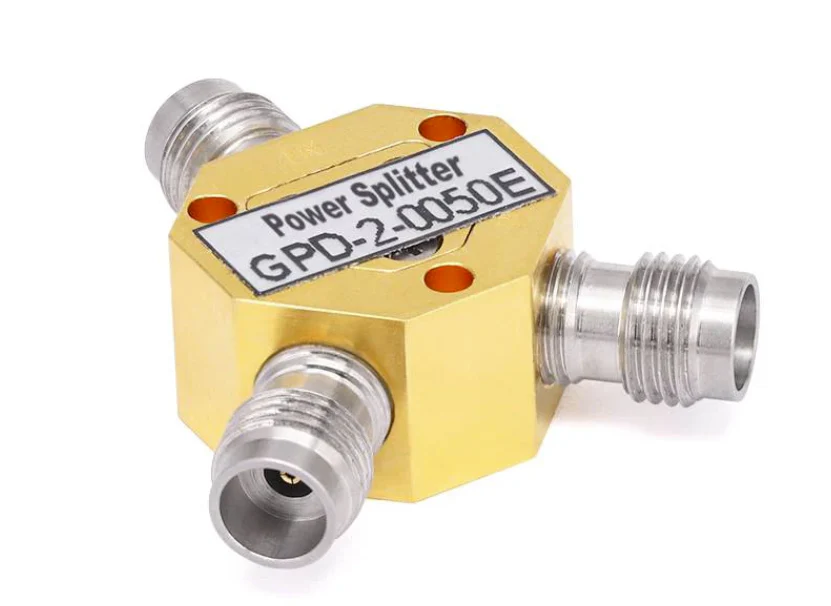

Jaudas sadalītājs
Tā kodols ir"vienvirziena pakāpe", koncentrējoties tikai uz vienas ievades jaudas sadalīšanu vairākās izejās, neapsverot reverso apvienošanas funkciju .
Dizains vairāk uzsverVienkāršas enerģijas sadalījuma koeficienti, ar zemākām prasībām reversai izolācijai un saskaņošanai, un struktūra var būt vienkāršāka (piemēram, izmantojot tikai rezistoru tīklu vai vienkāršu pārvades līniju) .
2. Atšķirības tehniskajos rādītājos
| Indikators | Varas dalītājs | Jaudas sadalītājs |
|---|---|---|
| Izolācija | Augsts (parasti ＞ 20dB), lai izvairītos no iejaukšanās starp ostām | Zems (var nebūt stingri nepieciešams) |
| Divvirzienu | Atbalsta divvirzienu darbību (izplatīšana/apvienošana) | Tikai atbalsta vienvirziena sadalījumu |
| Sprieguma stāvošā viļņa attiecība (VSWR) | Zems (parasti ＜ 1,2), lai nodrošinātu labu divvirzienu atbilstību | Nepieciešama augstāka (ir nepieciešama tikai ievades porta pamata atbilstība) |
| Ievietošanas zaudējums | Zems (galvenokārt sadalījuma zudums, piemēram, 3dB divvirzienu sadalīšanai) | Var būt augstāks (ieskaitot papildu zaudējumus, piemēram, rezistora sprieguma dalīšanas zaudējumus) |
3. Tipiskas struktūras un lietojumprogrammu scenāriji
Varas dalītājs
Tipiskas struktūras: Vilkinsona jaudas dalītāji, filiāles tilti utt.
Lietojumprogrammas scenāriji: sistēmas, kurām nepieciešama divvirzienu darbība, piemēram, radaru pārraidīšana/saņemšana moduļi (nepieciešami gan izplatīšanas signālu sadalīšanai, gan kombinētiem signāliem), antenas bloki (signāla sadalījums un apvienošana), radiofrekvences jaudas kombinatori utt. .}
Jaudas sadalītājs
Tipiskas struktūras: rezistoru tīkli, vienkāršas T-veida pārraides līnijas utt. ., ar vienkāršāku struktūru .
Lietojumprogrammas scenāriji: scenāriji, kuriem nepieciešama tikai vienvirziena sadale, piemēram, kabeļtelevīzijas signālu sadalīšana vairākiem lietotāju termināļiem, daudzkanālu signāla avotu paralēla izvade radiofrekvences testēšanā, signāla, kas manevrējas, mazjaudas ierīces utt.
