WR -10 taisnstūra standarta pastiprinājuma raga antenas 25 dbi tipiskais pastiprinājums|W josla no 75 līdz 110 GHz

Šīs ragu antenu sērijas frekvences pārklājums ir plašs, sākot no 1GHz līdz 110 GHz, kas var izpildīt dažādu lauku signāla pārraides un uztveršanas prasības dažādās frekvences joslās . GADS svārstās no 10dbi līdz 25DBI, kas var efektīvi uzlabot signāla stiprumu un uzlabot komunikāciju un noteikšanas attālumu .}} Polary. polarizēts, nodrošinot signāla transmissio stabilitāti un virzienu

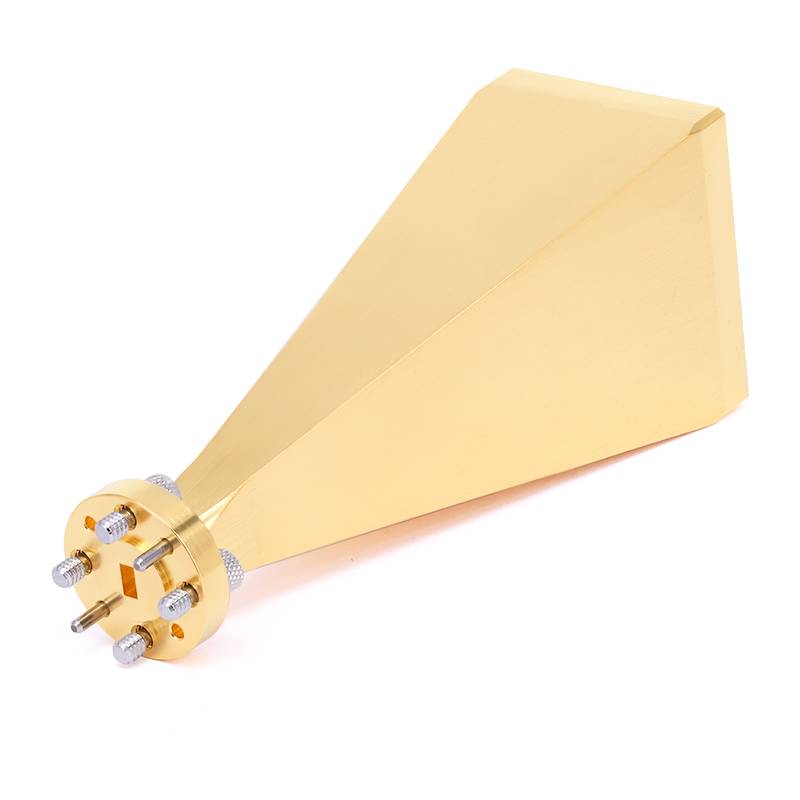

1. gha 7501100 - wr 10 - 25 raga antena

Pamata konfigurācija:

Tas pieder pie raga antenas tipa, pieņemot WR10 savienotāju sēriju . ar frekvences pārklājuma diapazonu 75 GHz - 110 GHz, tas var darboties stabili augstas frekvences milimetru - viļņu joslas .}}}}}}}}

GADS sasniedz 25dbi, nodrošinot efektīvu signāla pārraidi un uztveršanu . Tam ir lineāra polarizācija, kas ir piemērota scenārijiem ar stingrām polarizācijas prasībām .

Konstrukcijas dizains:

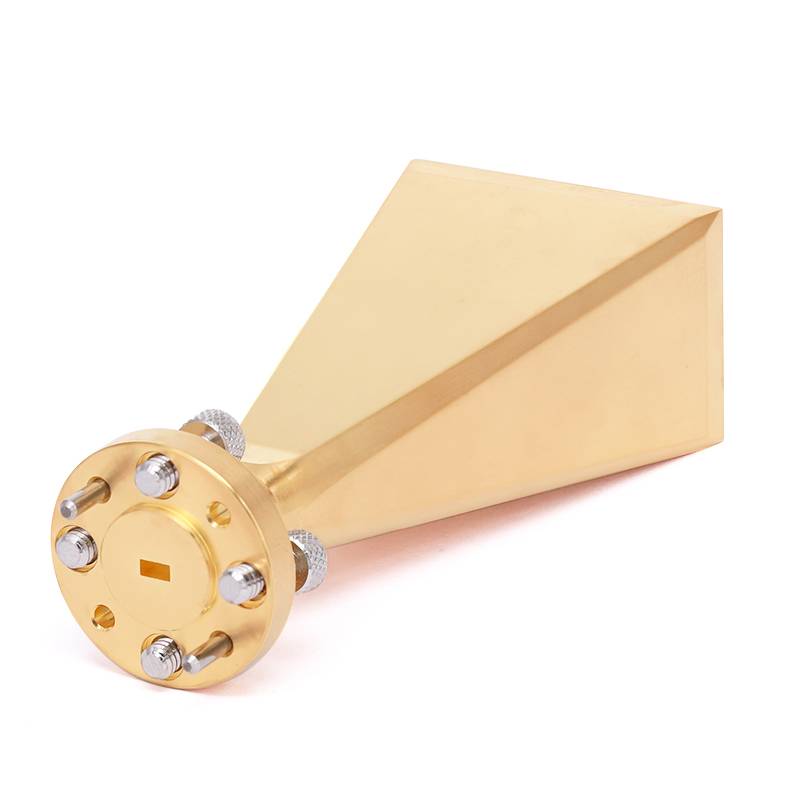

Atloka apzīmējums ir ug - 385/U, nodrošinot labu saderību un mehānisko stabilitāti instalēšanas un savienojuma laikā .

Gan ķermenis, gan savienotājs ir izgatavoti no misiņa ar zelta pārklājumu . Tas ne tikai nodrošina izcilu elektrisko vadītspēju, bet arī uzlabo korozijas pretestību, padarot to piemērojamu sarežģītai videi, piemēram, laboratorijām un āra sakaru bāzes stacijām .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}

Tam ir plašs joslu dizains, kas var apmierināt daudzfaktoru - joslu lietojumprogrammu vajadzības ar augstu frekvences sakaru, radara noteikšanu un citām sistēmām .
