Testa RF kabeļa fāzes vai aizkavēšanās atbilstība diferenciālajam singala testam

Diferenciālā signāla pārbaudē testa RF kabeļu fāzes vai kavēšanās saskaņošanas prasību galvenokārt nosaka diferenciālo signālu pārraides raksturlielumi un testēšanas scenārija precizitātes prasības. To var saprast no šādām galvenajām perspektīvām:

1. Diferenciālo signālu būtiskās īpašības aizsardzība - pamats traucējumu atcelšanai

Diferenciālo signālu galvenā priekšrocība ir to spēja atcelt parastā režīma traucējumus (piemēram, elektromagnētiskos traucējumus un troksni), izmantojot "starpības aprēķinu" pie uztvērēja, paļaujoties uz faktu, ka "signāliem uz abām līnijām ir vienāda amplitūda un pretēja polaritāte". Ja starp diviem kabeļiem ir neatbilstība fāzē vai kavēšanās, tas izraisīs aLaika atšķirība vai fāzes atšķirībaStarp diviem signāliem, kas ierodas pie uztvērēja, izjaucot "vienādas amplitūdas un pretējas polaritātes sinhronās attiecības". Šādos gadījumos traucējumus nevar efektīvi atcelt, un tos pat var pastiprināt, tieši graujot diferenciālo signālu pretraiferences spēju.

2. Izvairīšanās no signāla kropļojumiem, lai nodrošinātu testēšanas precizitāti

Diferenciālo signālu pārnešana ir atkarīga no abu līniju "simetrijas":

Atlikšanās neatbilstība izraisīs abu signālu nonākšanu uztvērējā asinhroni, izraisot nesakārtotu viļņu formas pārklāšanos (piemēram, neatbilstība starp augošajām un krītošajām malām) un izraisotviļņu formas kropļojumi;

Fāzes neatbilstība (īpaši augstfrekvences RF scenārijos) izraisīs signālu fāzes saistību novirzīties no paredzētajām cerībām, izjaucot signālu laika loģiku.
Šie izkropļojumi tieši ietekmēs testa rezultātu autentiskumu, izraisot nepareizu spriedumu par signāla kvalitāti un pārraides veiktspēju.

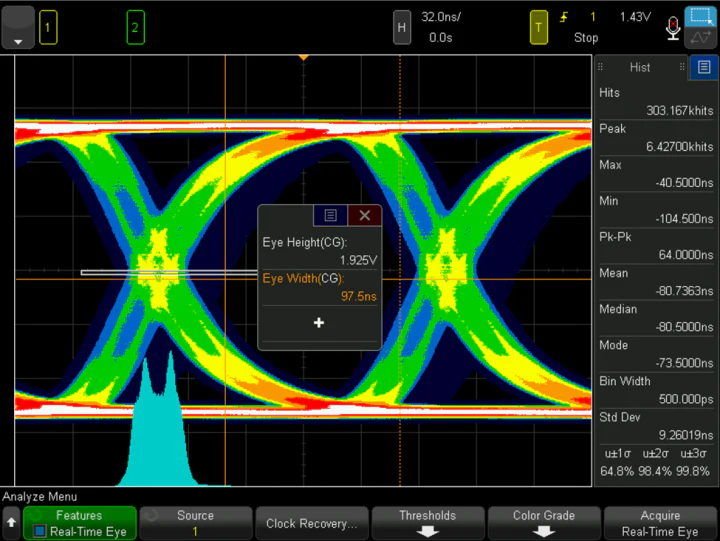

3. Laika kļūdu novēršana, lai pielāgotos ātrgaitas signāla scenārijiem

Ātrā diferenciālajā signāla pārraidē (piemēram, USB, PCIe, HDMI utt.) Signāla periods ir ārkārtīgi īss (nanosekundes vai pat pikosekundes līmenis). Pat neliela kavēšanās vai fāžu novirze (piemēram, dažu pikosekunču kavēšanās atšķirība) var pārsniegt signāla "iestatīšanas laiku" vai "turēšanas laiku", izraisotLaika kļūdasApvidū Tas izraisīs nepareizu datu loģiku (apjukums starp 0 un 1) pie uztvērēja palielina bitu kļūdu līmeni vai pat izraisīs sistēmas sakaru kļūmi. Kā "starpposma saite" signāla pārraidei, testa kabeļu atbilstības veiktspēja tieši nosaka, vai tiks ieviestas papildu laika novirzes, kas ietekmē precīzu ātrgaitas sistēmas veiktspējas novērtējumu.

4. Signāla integritātes saglabāšana un sekundārā traucējumu samazināšana

Kabeļi ar neatbilstīgu fāzi vai kavēšanos izjauc pārvades līnijas pretestības nepārtrauktību, izraisotSignāla refleksijaunšķērsruna:

Refleksijā izraisīs signāla superpozīciju un svārstības, kā rezultātā rodas viļņu formas kropļojumi, piemēram, pārsniegums un apakšveļa;

Crosstalk izraisīs nevajadzīgu elektromagnētisko savienojumu starp abām signāla līnijām, vēl vairāk traucējot signālus.
Salīdzinātie kabeļi, no otras puses, var samazināt šos jautājumus, nodrošinot signāla "integritāti" no raidītāja uz uztvērēju un padarot testa rezultātus atbilstošāku sistēmas faktiskajam stāvoklim.

Rezumējot, fāzes vai kavēšanās saskaņošana ir galvenais priekšnoteikums, lai nodrošinātu diferenciālā signāla pārbaudes precizitāti un uzticamību. Īpaši augstas frekvences un ātrgaitas scenārijos tā ietekme tieši attiecas uz testa secinājumu pamatotību un sistēmas veiktspējas novērtēšanas precizitāti.
