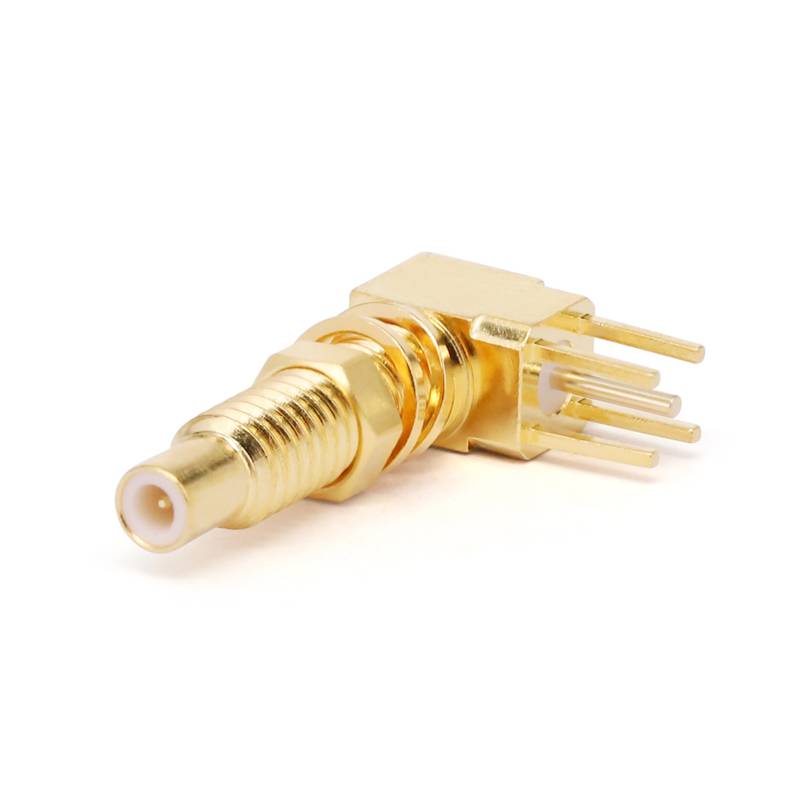

PCB savienotāji
RF PCB savienotāji, kas ir "radiofrekvences drukātu shēmas plates savienotāju" saīsinājums, ir profesionāli elektriskie komponenti. Tie ir izstrādāti, lai panāktu ticamu savienojumu starp koaksiālajiem kabeļiem un iespiestām shēmas platēm (PCB). Šiem savienotājiem ir izšķiroša loma augstfrekvences signāla pārraidē, nodrošinot vienmērīgu datu plūsmu plašā lietojumprogrammu scenāriju diapazonā.
Apraksts
Produkta ievads
RF PCB savienotāji, kas ir "radiofrekvences drukātu shēmas plates savienotāju" saīsinājums, ir profesionāli elektriskie komponenti. Tie ir izstrādāti, lai panāktu ticamu savienojumu starp koaksiālajiem kabeļiem un iespiestām shēmas platēm (PCB). Šiem savienotājiem ir izšķiroša loma augstfrekvences signāla pārraidē, nodrošinot vienmērīgu datu plūsmu plašā lietojumprogrammu scenāriju diapazonā.
RF PCB savienotāji parasti ir izstrādāti ar raksturīgām 50 vai 75 omi. Šī precīza pretestības saskaņošana ir ārkārtīgi svarīga, jo tā atbilst pārvades līniju pretestībai. Neatbilstoša pretestība var izraisīt smagas signāla atstarojumus, kā rezultātā rodas ievērojams signāla zudums un noārdīts veiktspēja. Šie savienotāji ir īpaši izstrādāti, lai apstrādātu augstas frekvences signālus. Daži modeļi spēj darboties frekvencēs līdz 110 GHz vai pat augstāk. Viņiem ir mazs ievietošanas zudums, kas nozīmē, ka signāla stiprums paliek samērā stabils, kad signāls iziet cauri savienotājiem.

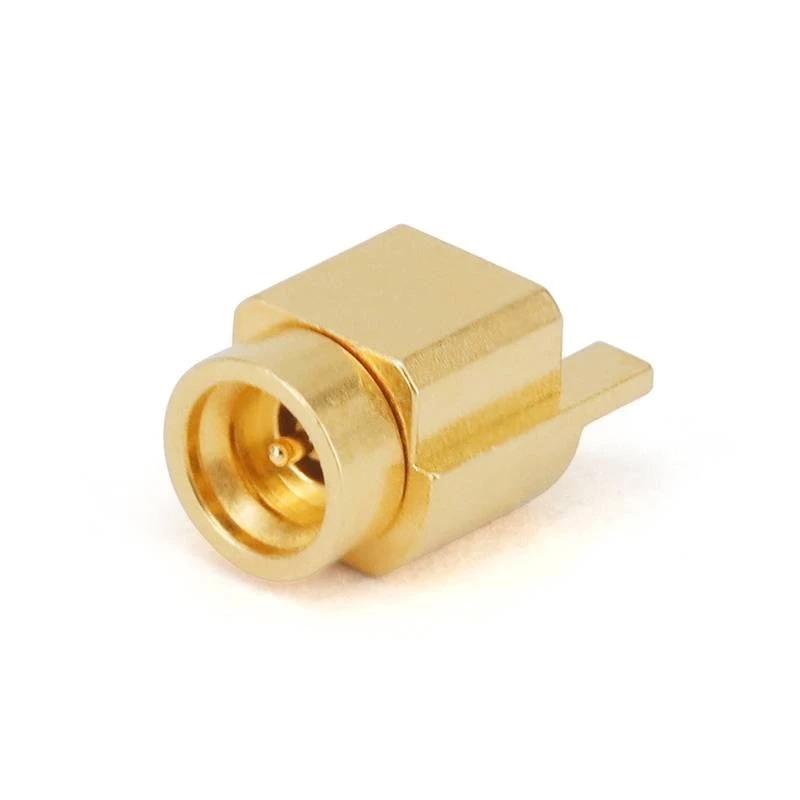

Produkta ķermeņa stils
Flexirf ir plaši dažādu porta veidu PCB savienotājiem. Parasti lietoti ir SMA, 2,92 mm, SSMC, SMB, MMCX, MCX, SMP un SSMP. Mēs varam izvēlēties atbilstošo savienotāju, pamatojoties uz darbības frekvences un instalēšanas scenārijiem.
Tie ir atšķirīgi montāžas stili, ieskaitot caur caurumu montāžu, virsmas montāžu un malu montāžu. Tas ļauj ērti integrēties dažādos PCB izkārtojumos. Piemēram, uz virsmas - uzstādītiem RF PCB savienotājiem bieži tiek dota priekšroka kompaktajām elektroniskajām ierīcēm, kur vietas ir ierobežota, jo tos var pielodēt tieši uz PCB virsmas.
Produktu pielietojums
RF PCB savienotāji tiek plaši izmantoti mobilajās bāzes stacijās, kur tie nodrošina augstas frekvences signālu pārnešanu starp antenu un PCB. Medicīniskos aprīkojumā, piemēram, MRI (magnētiskās rezonanses attēlveidošanas) mašīnās un bezvadu pacientu uzraudzības ierīcēs, RF PCB savienotāji tiek izmantoti, lai precīzi pārraidītu augstas frekvences signālus. Automobiļu rūpniecībā RF PCB savienotāji tiek izmantoti tādās lietojumprogrammās kā automobiļu radaru sistēmas tādām funkcijām kā adaptīvā kruīza kontrole.
Iepirkuma FAQ
Produkta specifikācijas dati
|
Konfigurācija |
|
|
Savienotāja tips |
SMA/2,92 mm/2,4 mm/1,85 mm/GPO |
|
Savienotāja pretestība |
50 omi |
|
Savienotāja polaritāte |
Standarta |
|
Savienotāju stiprinājuma metode |
Taisns/ 2 caurumu atloks/ 4 caurumu atloks |
|
Pieķeršanās metode |
Saskare |
|
Informācija par materiāliem |
|
|
Centra kontakts |
Kuba zelta pārklājums |
|
Ārējais kontakts |
Misiņa zelta pārklājums |
|
Ķermenis |
Misiņa zelta pārklājums un nerūsējošais tērauds |
|
Dielektrisks |
Pei/ptfe |
|
Vides dati |
|
|
Temperatūras diapazons |
-55 pakāpe uz +165 grādu |
|
2011/65/ES (ROHS) |
Atbilstošs |
Produkta tips

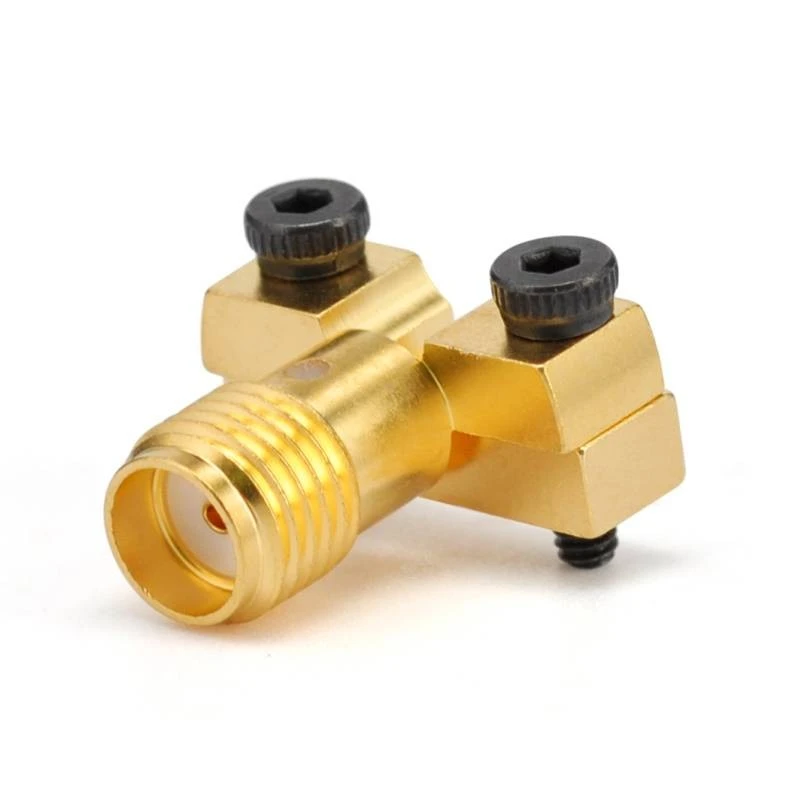

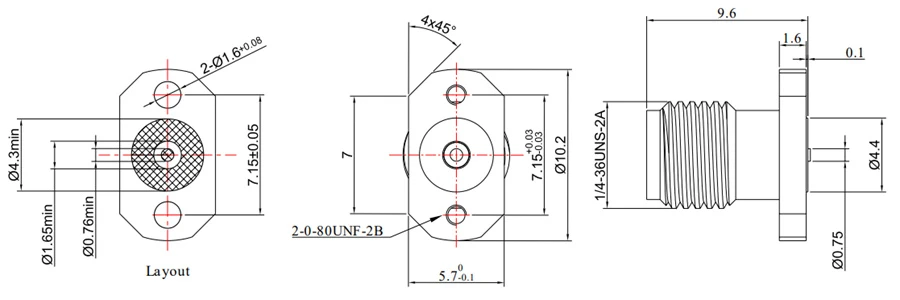

| SMA PCB savienotāji | |||||
 |
 |
||||
|

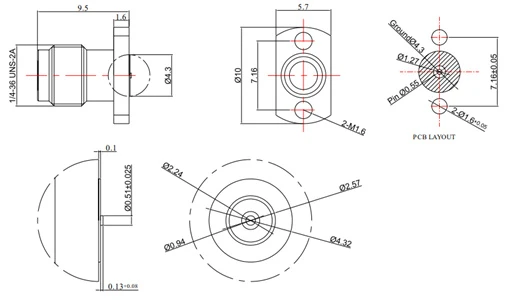

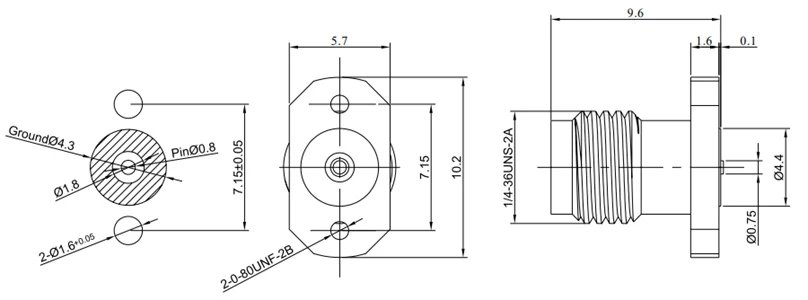

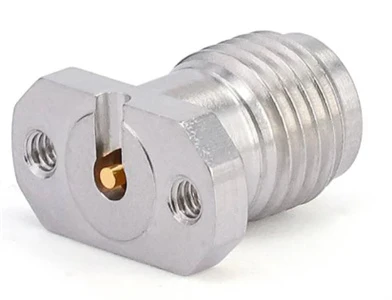

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|

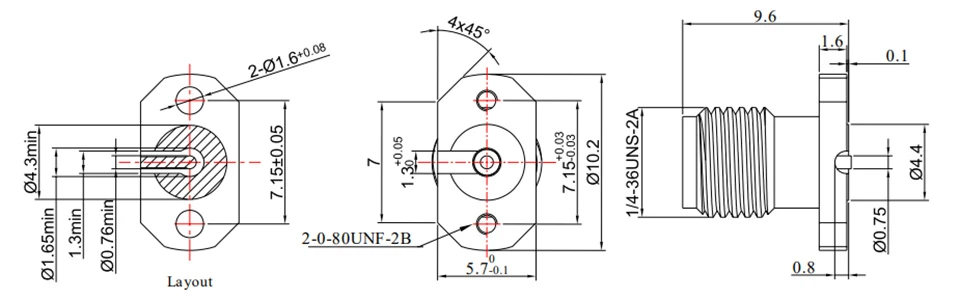

Fr 2- Sma-kfd 216-4 |
DC - 26. 5GHz |
1.20 |
Skrūvju stiprinājums |
Nerūsējošais tērauds |
Virsmas signāls |
|
|
|
||||
|

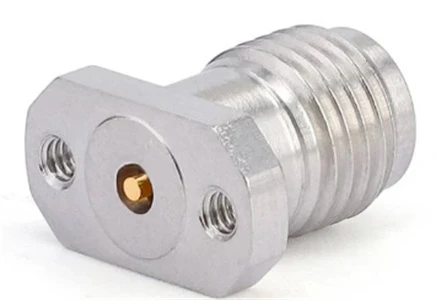

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- Sma-kfd216 |
DC - 26. 5GHz |
1.20 |
Skrūvju stiprinājums |
Nerūsējošais tērauds |
Vidējie un zemāki signāli |
|
|
|
||||
|

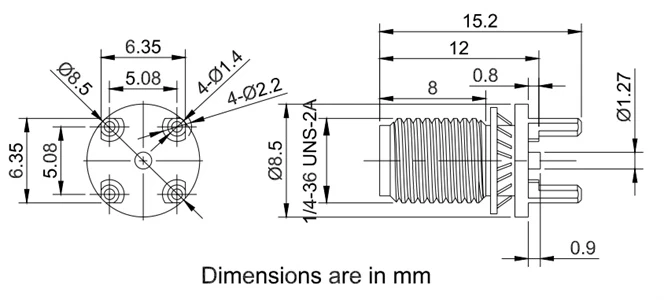

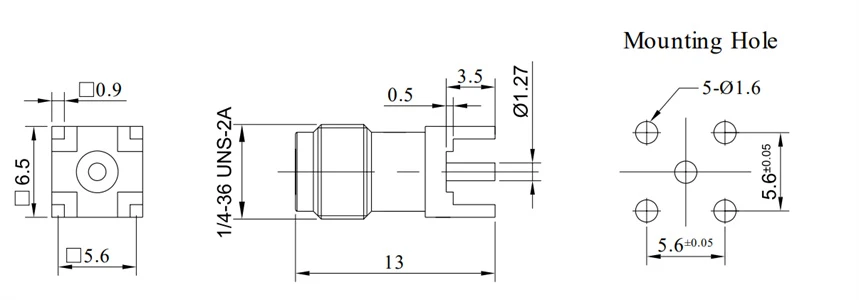

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- Sma-khd 104-1 |
DC - 12. 4GHz |
1.20 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|

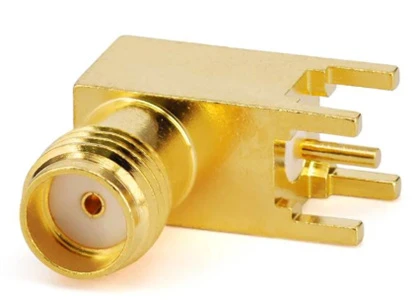

SMA PCB savienotāji |
|||||
|
|
|
||||
|

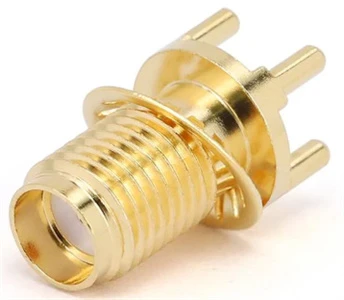

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- Sma-Khd100 |
DC - 18 GHz |
1.25 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
|
|
||||
|

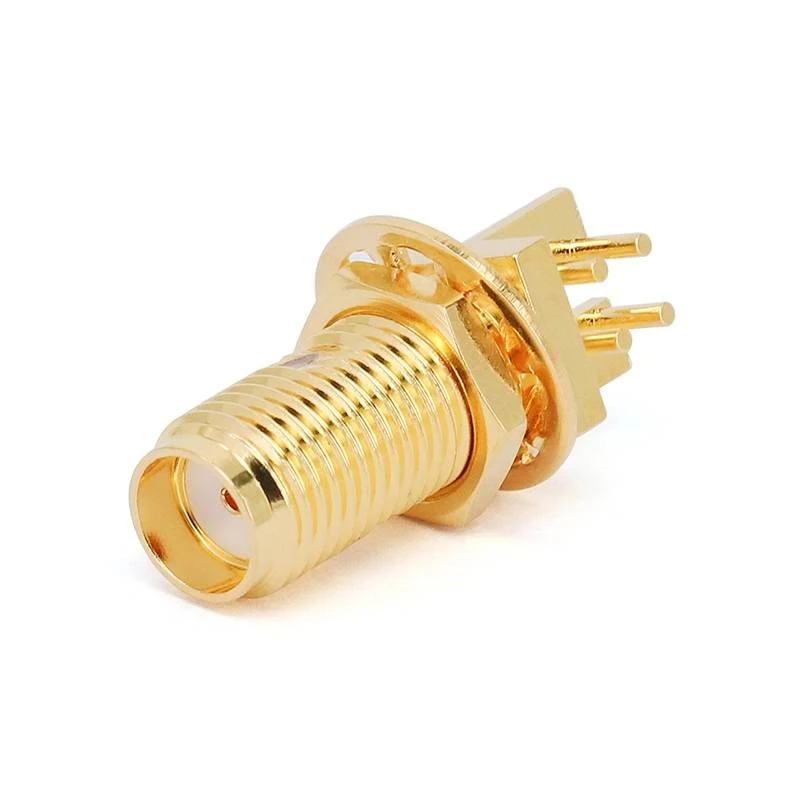

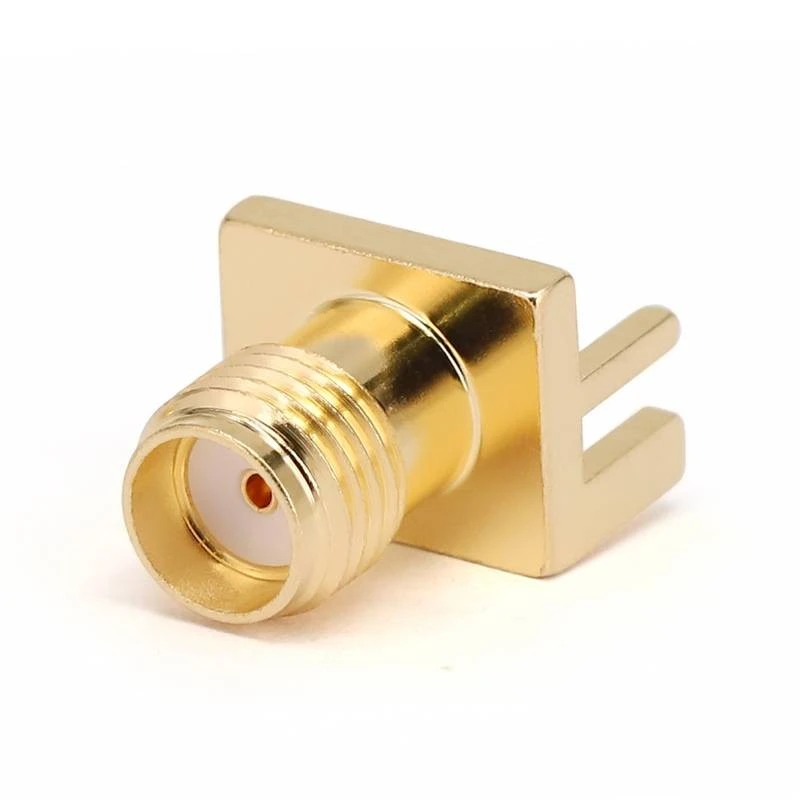

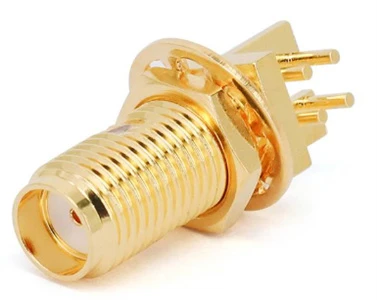

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|

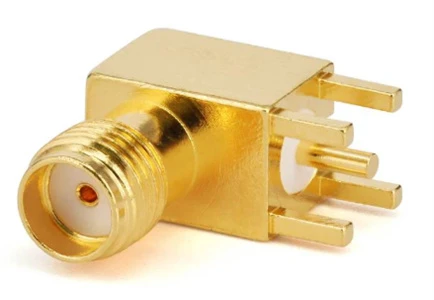

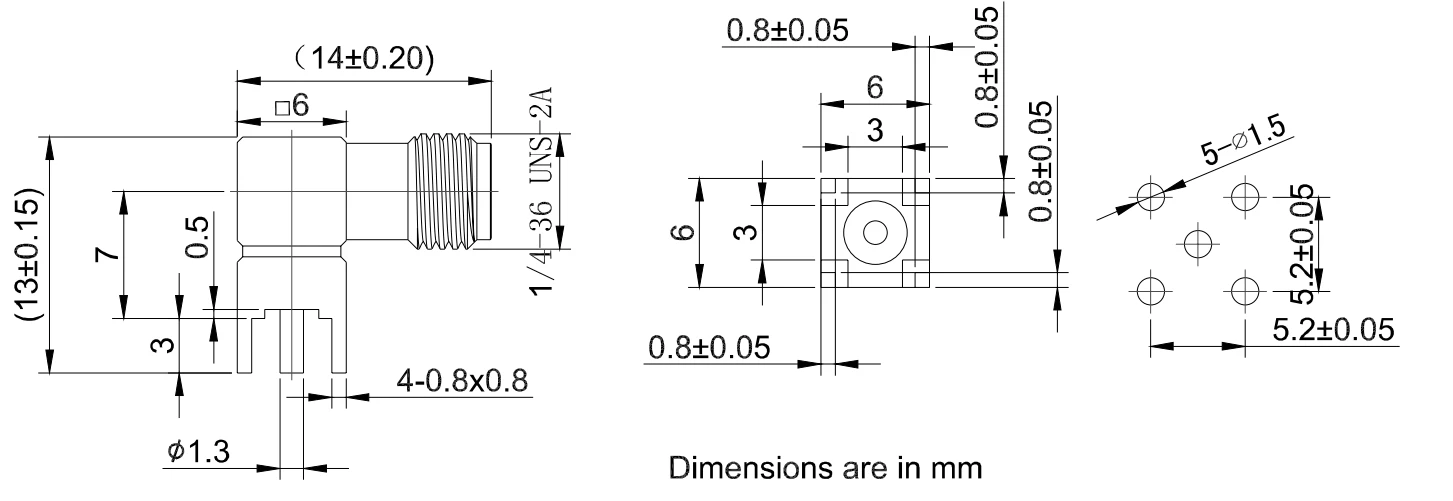

Fr 2- sma-kwhd |
DC - 6 GHz |
1.25 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|

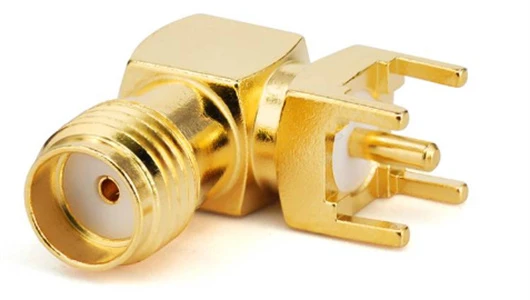

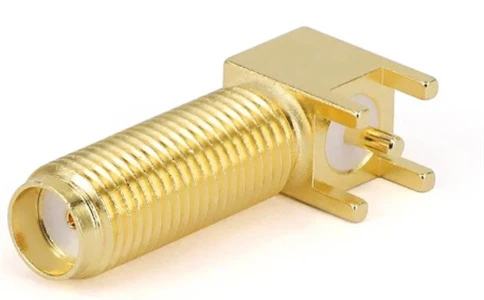

SMA PCB savienotāji |
|||||
|
|
|
||||
|

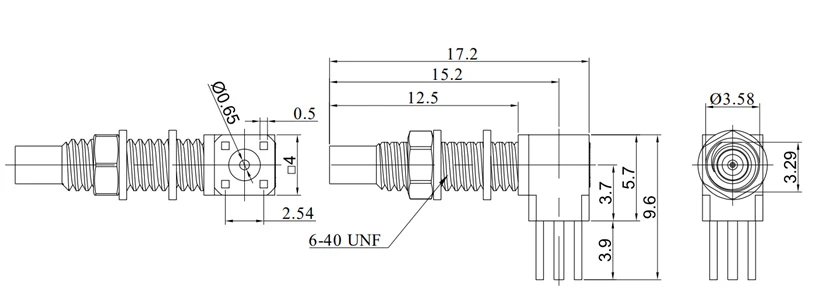

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- Sma-kwhd10 |
DC - 6 GHz |
1.25 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
|
|
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- Sma-kWhd17 |
DC - 6 GHz |
1.25 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- Sma-kwhd11 |
DC - 6 GHz |
1.25 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
SMA PCB savienotāji |
|||||
|
|
|
||||
|

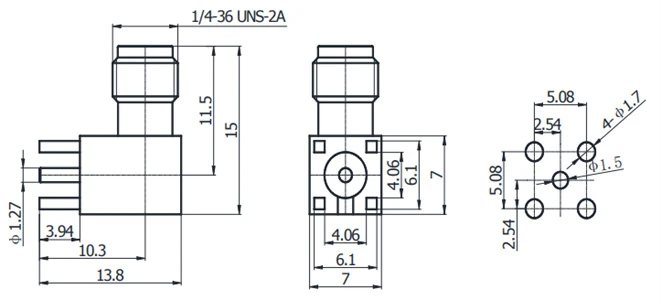

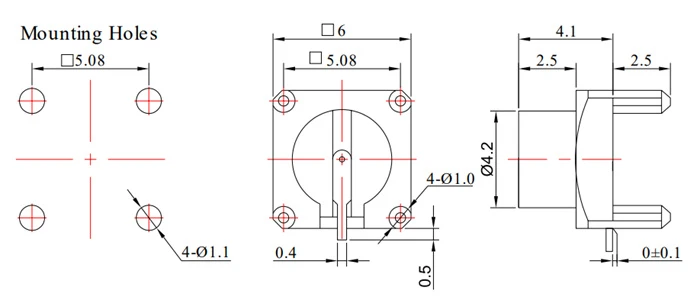

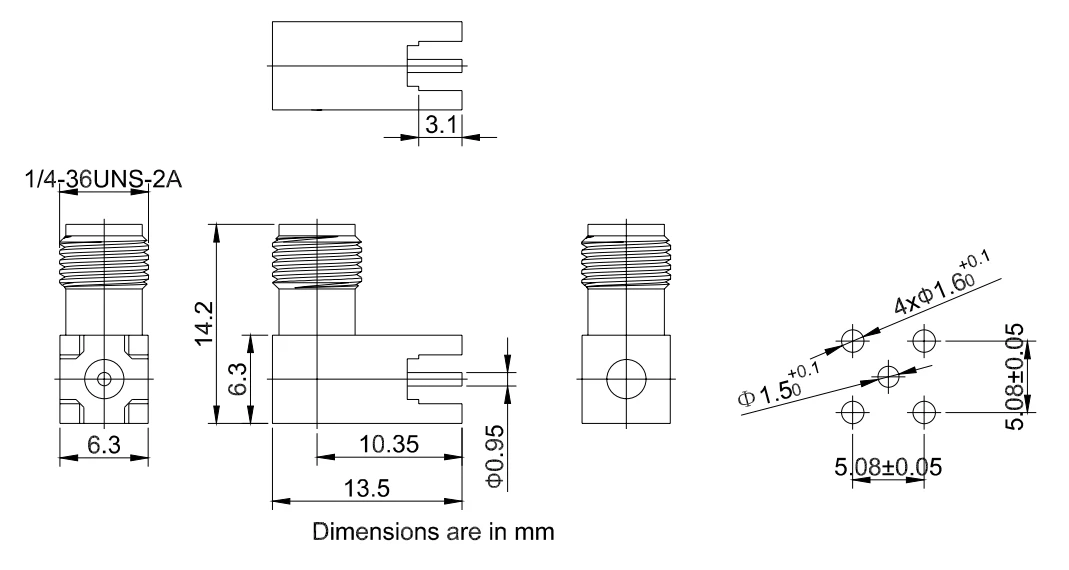

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|

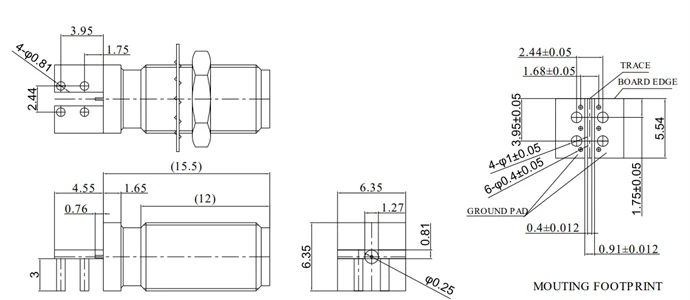

Fr 2- Sma-Khd201a |
DC - 6 GHz |
1.25 |
Horizontāla kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
|
|
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- Sma-kWhd17 |
DC - 6 GHz |
1.25 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|

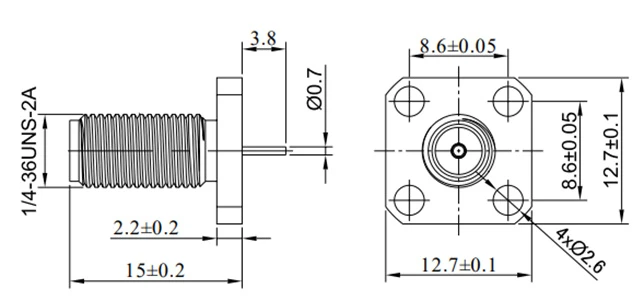

Fr 2- Sma-kyfd0101 |
DC - 6 GHz |
1.25 |
Skrūvju stiprinājums |
Misiņa zelta pārklājums |
Na |
|
SMA PCB savienotāji |
|||||
|
|
 |
||||
|

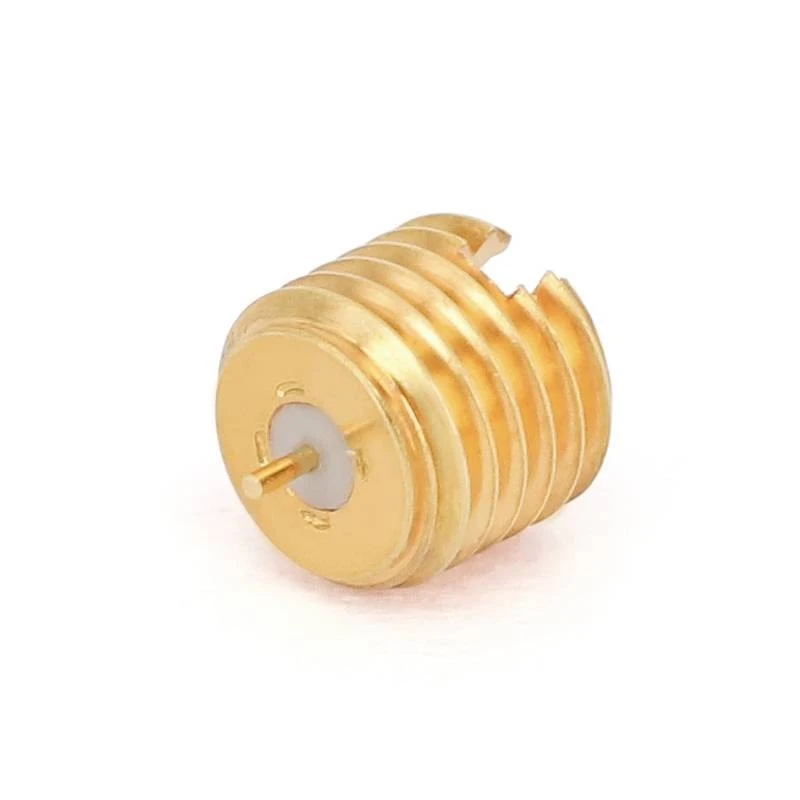

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- Sma-kyhd321 |
DC - 26. 5GHz |
1.30 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|

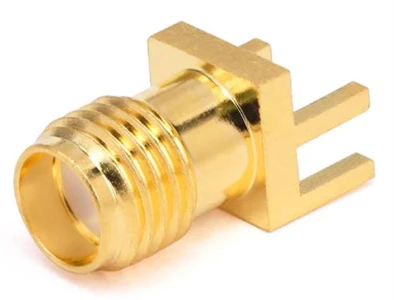

Fr 2- Sma-khd |
DC - 6 GHz |
1.25 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
2,92 mm PCB savienotāji |
|||||
|
|
 |
||||
|

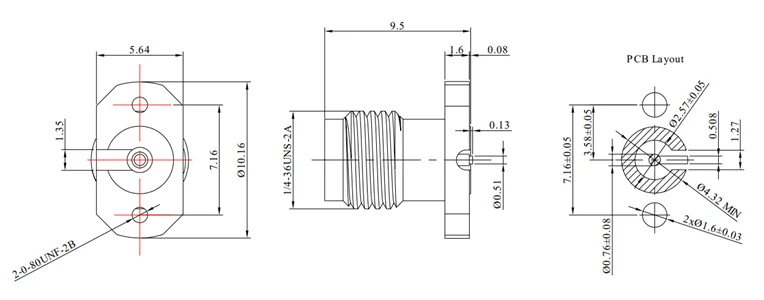

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2-2. 92- kfd216 |
DC - 40 GHz |
1.25 |
Skrūvju stiprinājums |
Nerūsējošais tērauds |
Virsmas signāls |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2-2. 92- kfd 216-1 |
DC - 40 GHz |
1.25 |
Skrūvju stiprinājums |
Nerūsējošais tērauds |
Vidējie un zemāki signāli |
|
|
 |
||||
|

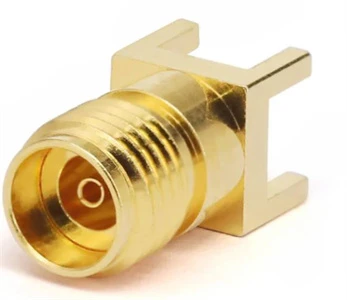

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2-2. 92- khd100 |
DC - 40 GHz |
1.25 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
3,5 mm PCB savienotāji |
|||||
|
|
 |
||||
|

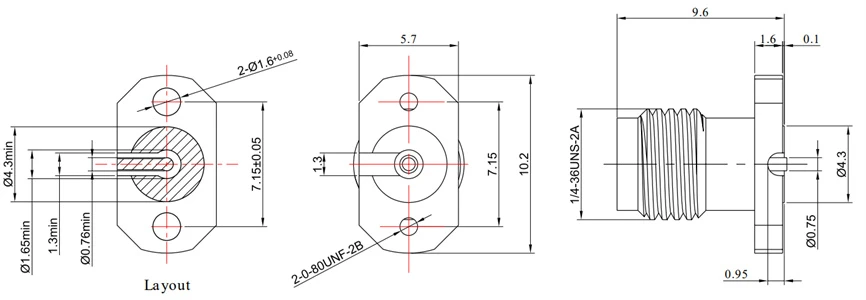

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2-3. 5- kfd216 |
DC - 26. 5GHz |
1.25 |
Skrūvju stiprinājums |
Nerūsējošais tērauds |
Virsmas signāls |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2-3. 5- kfd 216-1 |
DC - 26. 5GHz |
1.25 |
Skrūvju stiprinājums |
Nerūsējošais tērauds |
Vidējie un zemāki signāli |
|

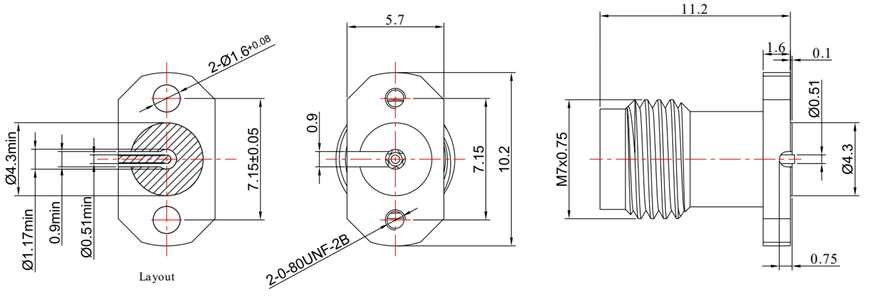

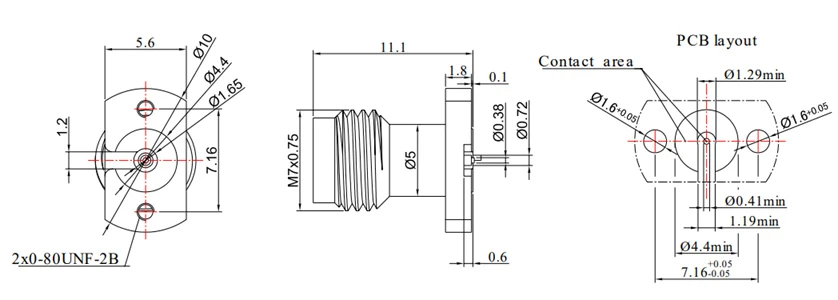

2,4 mm PCB savienotāji |
|||||
|
|
 |
||||
|

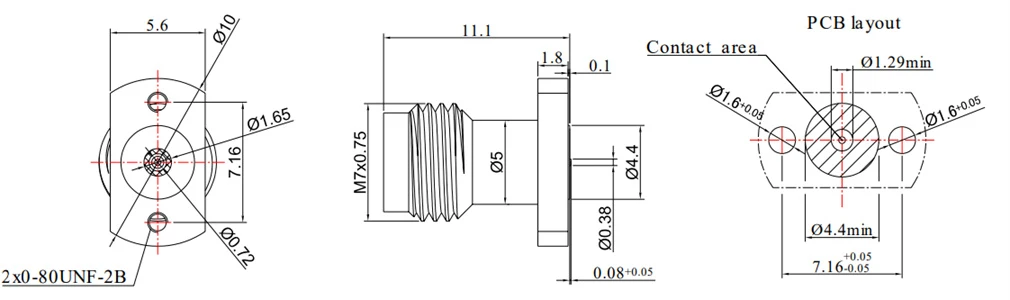

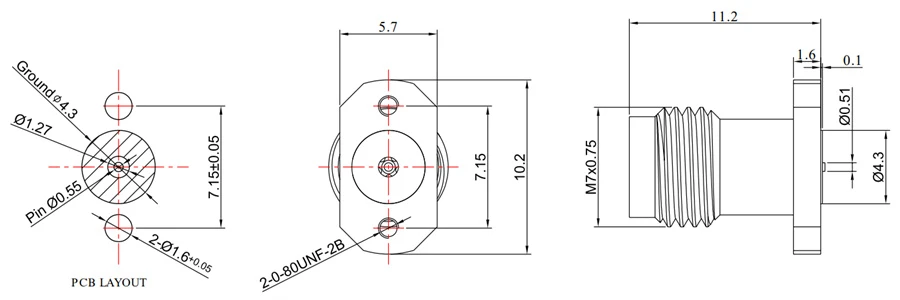

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2-2. 4- kfd216 |
DC - 50 Hz |
1.25 |
Skrūvju stiprinājums |
Nerūsējošais tērauds |
Virsmas signāls |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2-2. 4- kfd 216-1 |
DC - 50 Hz |
1.25 |
Skrūvju stiprinājums |
Nerūsējošais tērauds |
Vidējie un zemāki signāli |
|
1,85 mm PCB savienotāji |
|||||
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2-1. 85- kfd216 |
DC - 67 Hz |
1.30 |
Skrūvju stiprinājums |
Nerūsējošais tērauds |
Virsmas signāls |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2-2. 4- kfd 216-1 |
DC - 50 Hz |
1.30 |
Skrūvju stiprinājums |
Nerūsējošais tērauds |
Vidējie un zemāki signāli |
|
GPO (SMP) PCB savienotāji |
|||||
|
|
 |
||||
|

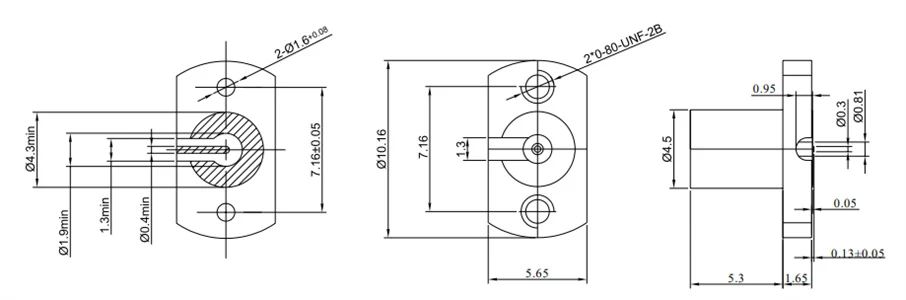

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|

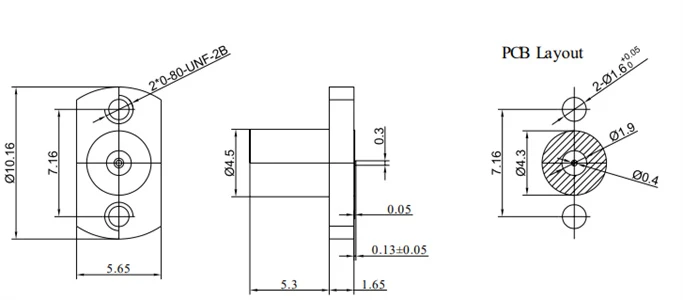

Fr 2- GPO-JFD216 |
DC - 40 GHz |
1.50 |
Skrūvju stiprinājums |
Nerūsējošais tērauds |
Virsmas signāls |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- gpo-jfd 216-1 |
DC - 40 GHz |
1.50 |
Skrūvju stiprinājums |
Nerūsējošais tērauds |
Vidējie un zemāki signāli |
|
|
 |
||||
|

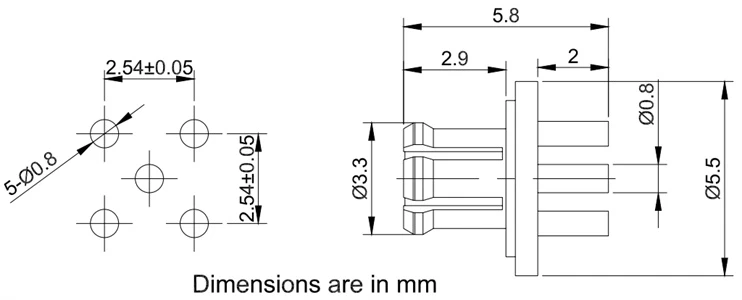

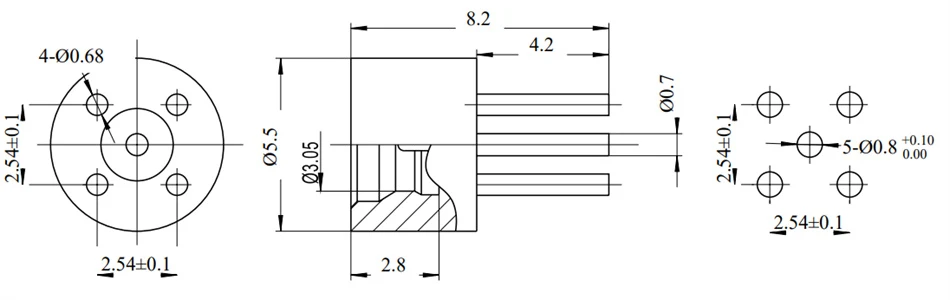

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- GPO-KHD |
DC - 18 Hz |
1.25 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
GPO (SMP) PCB savienotāji |
|||||
|
|
 |
||||
|

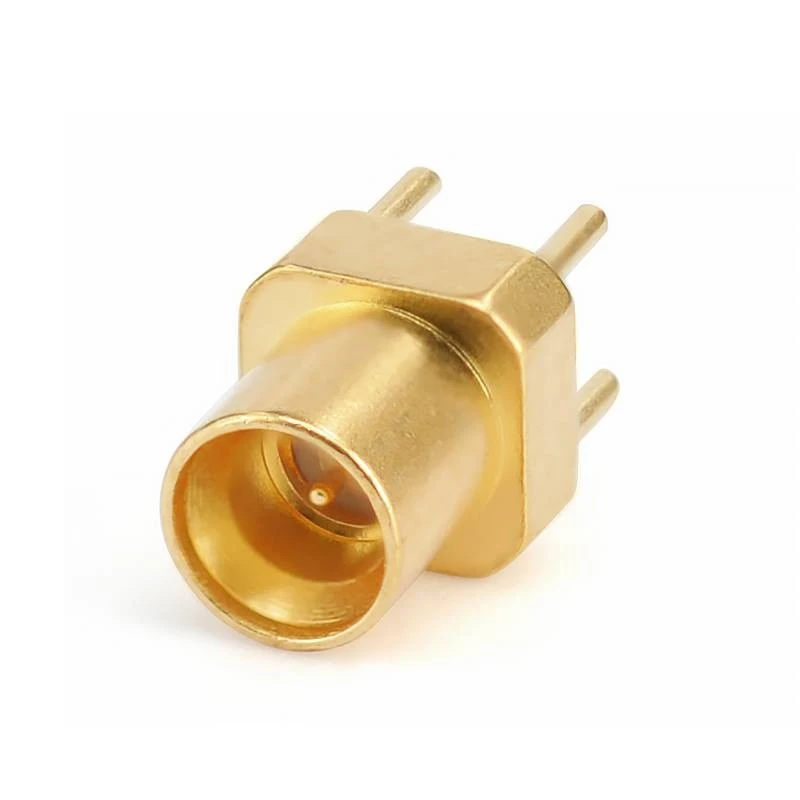

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Interfeisa tips |
|
Fr 2- GPO-JHD15 |
DC - 40 GHz |
1.50 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Ierobežots aizturēšana |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Interfeisa tips |
|
Fr 2- gpo-jfd 246- f |
DC - 26. 5GHz |
1.45 |
Skrūvju stiprinājums |
Misiņa zelta pārklājums |
Pilns aizturēšana |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Interfeisa tips |
|
Fr 2- gpo-jhd 23- f |
DC - 26. 5GHz |
1.45 |
Kārtridža un virsmas lodēšana |
Misiņa zelta pārklājums |
Pilns aizturēšana |
|
GPO (SMP) PCB savienotāji |
|||||
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Interfeisa tips |
|
Fr 2- gpo-jhd 23- l |
DC - 26. 5GHz |
1.45 |
Kārtridža un virsmas lodēšana |
Misiņa zelta pārklājums |
Ierobežots aizturēšana |
|
|
|
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Interfeisa tips |
|
Fr 2- gpo-jhd 23- s |
DC - 26. 5GHz |
1.45 |
Kārtridža un virsmas lodēšana |
Misiņa zelta pārklājums |
Izlīdzināt |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Interfeisa tips |
|
Fr 2- gpo-jhd 2- s |
DC - 26. 5GHz |
1.45 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Izlīdzināt |
|
GPPO (mini-SMP) PCB savienotāji |
|||||
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Interfeisa tips |
|

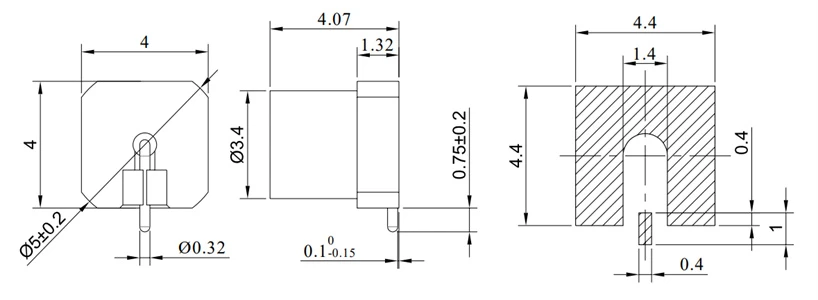

Fr 2- gppo-jhd 1- s |
DC - 65 GHz |
1.57@40G |
Virsmas lodēšana |
Misiņa zelta pārklājums |
Izlīdzināt |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Interfeisa tips |
|
Fr 2- GPPO-JHD1 |
DC - 65 GHz |
1.57@40G |
Virsmas lodēšana |
Misiņa zelta pārklājums |
Pilns aizturēšana |
|
|
 |
||||
|

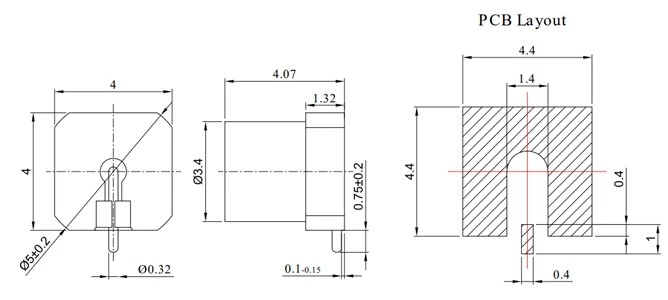

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Interfeisa tips |
|
Fr 2- GPPO-JHD20R |
DC - 40 GHz |
1.25 |
Horizontāla virsmas lodēšana |
Misiņa zelta pārklājums |
Izlīdzināt |
|
GPPO (MINI-SMP) un G3PO (SMPS) PCB savienotāji |
|||||
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Interfeisa tips |
|
Fr 2- GPPO-JHD-S |
DC - 40 GHz |
1.50 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Izlīdzināt |
|
|
 |
||||
|

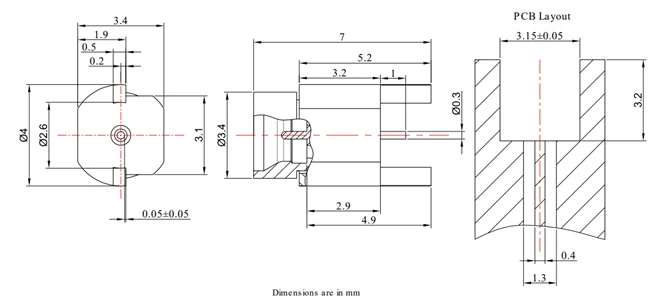

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Interfeisa tips |
|
Fr 2- g3po-jhd 10-1 |
DC - 100 GHz |
1.70 |
Horizontāla virsmas lodēšana |
Misiņa zelta pārklājums |
Izlīdzināt |
|

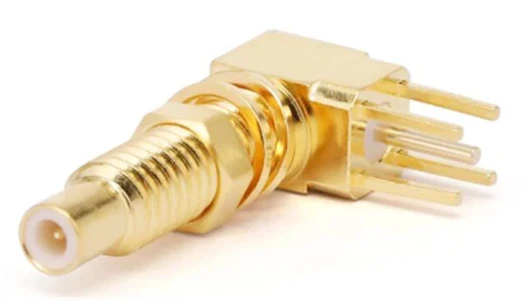

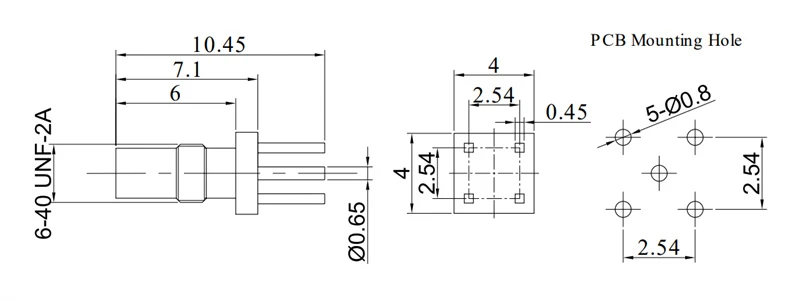

SSMC PCB savienotāji |
|||||
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- SSMC-JWHD1 |
DC - 6 GHz |
1.35 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- SSMC-JYWHD5 |
DC - 6 GHz |
1.35 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- SSMC-JHD2 |
DC - 6 GHz |
1.35 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Izlīdzināt |
|

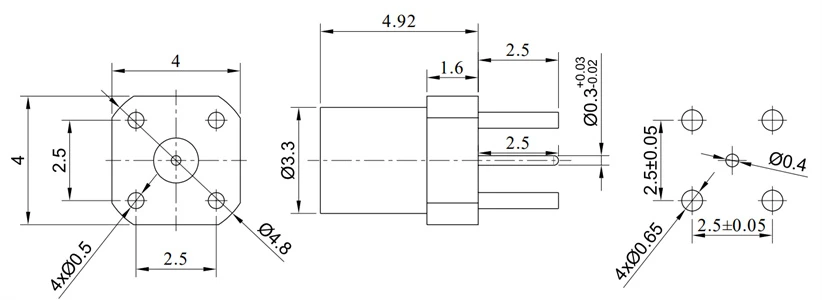

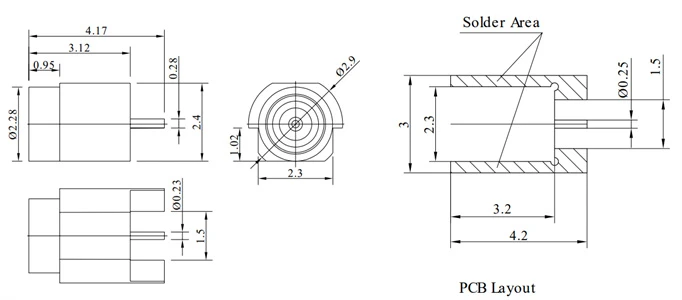

MMCX un MCX PCB savienotāji |
|||||
|
|
 |
||||
|

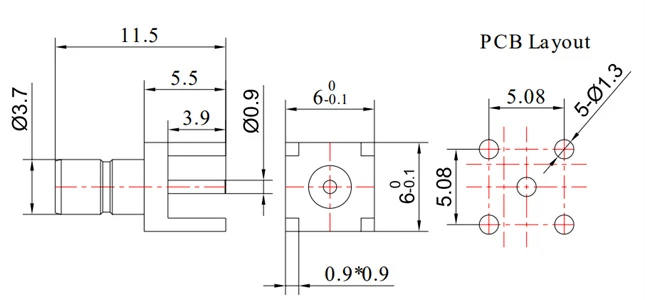

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- MCX-KHD101E |
DC - 6 GHz |
1.30 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- mcx-kyd1e |
DC - 6 GHz |
1.20 |
Starpsiena stiprinājums |
Misiņa zelta pārklājums |
Na |
|
|
 |
||||
|

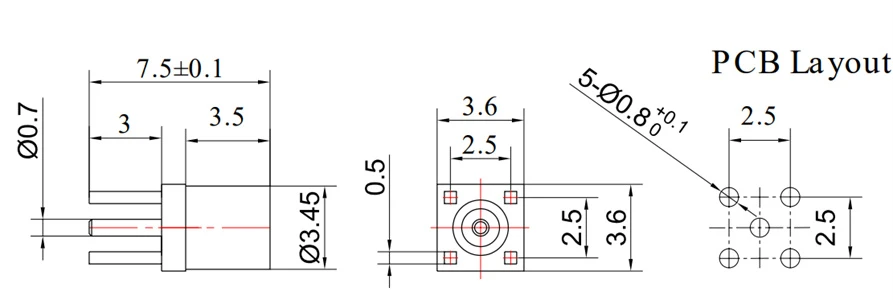

Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- mmcx-khd1e |
DC - 6 GHz |
1.20 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|

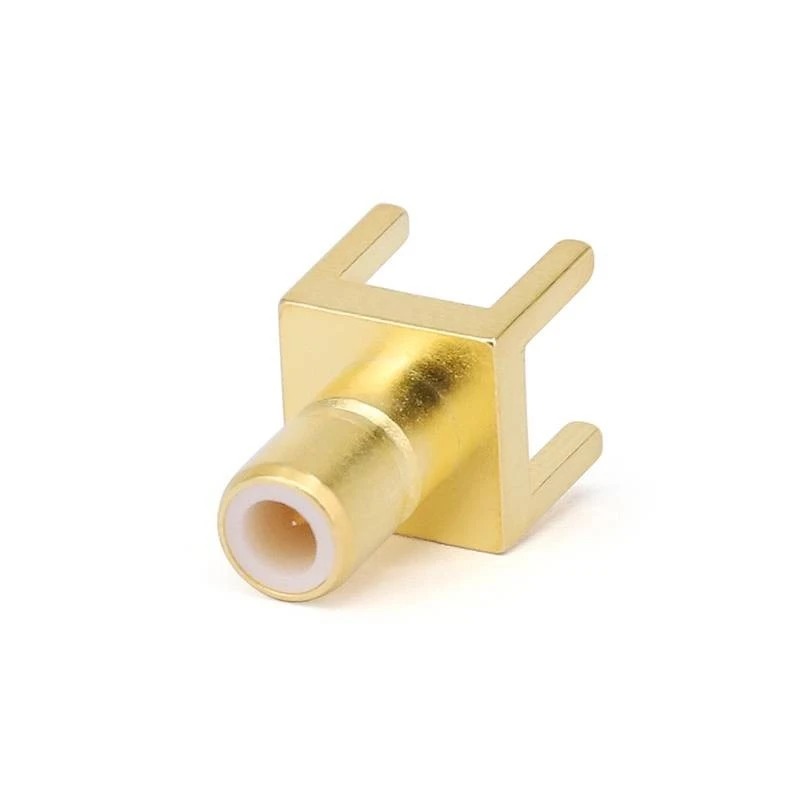

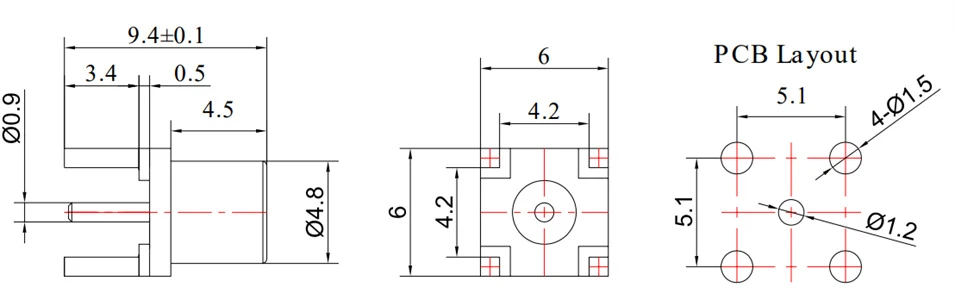

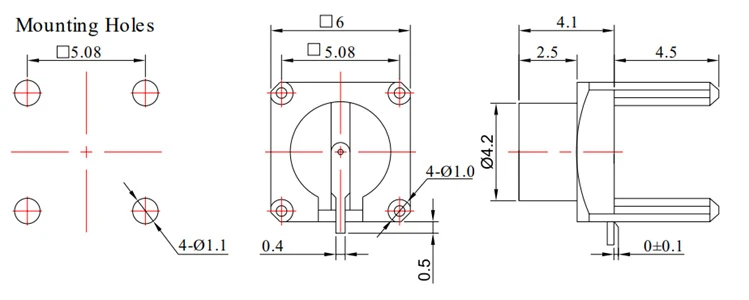

SMB PCB savienotāji |
|||||
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- SMB-JHD101E |
DC - 6 GHz |
1.35 |
Kārtridža lodēšana |
Misiņa zelta pārklājums |
Na |
|
BNC PCB savienotāji |
|||||
|
|
 |
||||
|
Sku |
Biežums |
VSWR |
Uzstādīšana |
Materiāls |
Signāla režīms |
|
Fr 2- bnc-ky -3 |
DC - 4 GHz |
1.30 |
Starpsiena stiprinājums |
Misiņa ni pārklāts |
Na |
