Atšķirības starp PIN diodes izmantošanu sprieguma vadīšanai un D-sub 9- PIN interfeisa izmantošanu, lai kontrolētu RF mehānisko slēdzi

Atšķirības starp PIN diodes izmantošanu sprieguma kontrolei un D-sub 9- PIN interfeisa izmantošanu, lai kontrolētu RF mehānisko slēdzi, tiek atspoguļotas vairākos aspektos, ieskaitot darba principus, veiktspējas rādītājus un praktiskas lietojumprogrammas. Šeit ir detalizēta analīze:



1. Darba principi

PIN diodes kontrole:
PIN diode ir pusvadītāju ierīce ar PIN struktūru. Tas modulē RF signālu pārraidi, mainot iekšējā (I) slāņa vadītspēju caur līdzstrāvas novirzes spriegumu.

Uz priekšu aizspriedumi: Samazina I slāņa izturību, ļaujot RF signāliem iziet ar minimāliem zaudējumiem.

Apgrieztā aizspriedumi: Paplašina noplicināšanas reģionu, bloķējot RF signālus.
Šis elektroniskais slēdzis ir cieta stāvokļa ierīce, sasniedzot pārslēgšanas ātrumu no nanosekundēm līdz mikrosekundēm atkarībā no sprieguma līmeņa.

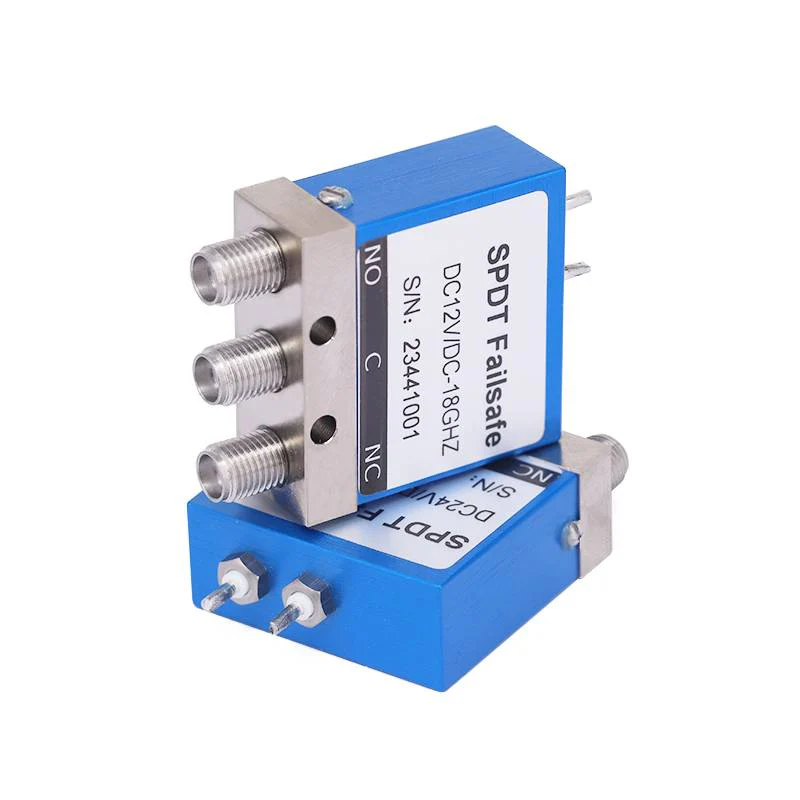

D-sub 9- tapa + mehāniskais slēdzis:
D-sub 9- PIN interfeiss (piemēram, de -9 savienotājs) parasti pārraida digitālos vadības signālus (piemēram, TTL loģiku), lai vadītu RF mehānisko slēdzi. Slēdzis slēdz RF signāla ceļus ar fiziski kustīgiem kontaktiem. Tas prasa ārēju piedziņas ķēdi (piemēram, releju vai tranzistoru), lai mazjaudas loģikas signālus pārveidotu mehāniskā kustībā.



2. Veiktspējas rādītāji

Pārslēgšanas ātrums
PIN diodes ir nanosekundžu pārslēgšanas ātrums uz mikrosekundēm, kas piemērota augstfrekvences lietojumiem, piemēram, 5G un radars;
Fiziskās kustības dēļ mehāniskie slēdži darbojas ar milisekundēm un nav piemēroti ātrai signāla pārslēgšanai.

Ievietošanas zudums un izolācija

Tapu diodes: Ievietošanas zudums parasti ir 0. 5–2 dB stāvoklī, atkarībā no frekvences un neobjektivitātes. Izolācija ir 20–60 dB apgrieztā novirzē, bet augstās frekvencēs samazinās. PIN diožu nelinearitāte var radīt harmoniku, kas prasa rūpīgu dizainu.

D-sub 9- tapa + mehāniskie slēdži: Ievietošanas zudums ir ārkārtīgi zems (0. 1–1,5 dB) plašas frekvences joslā. Izolācija ir lieliska (60–100 dB), kas ir būtiska lieljaudas vai jutīgiem uztvērējiem. Tīri mehāniskas darbības dēļ nav harmonisku kropļojumu.



3. Jaudas apstrādes jauda

PIN diodes var apstrādāt līdz kilovatiem jaudas impulsa lietojumos (piemēram, radars) ar pareizu termisko pārvaldību, bet to nepārtrauktā viļņa (CW) jaudu ierobežo pašsildīšana.
Mehāniskie slēdži labi darbojas lieljaudas nepārtrauktas viļņu scenārijos (piemēram, apraides raidītāji) ar novērtētu jaudu līdz desmitiem kilovatiem.



4. Uzticamība un dzīves ilgums

Tapu diodes:
Viņiem nav kustīgu detaļu, viņi var sasniegt vairāk nekā 10^9 operācijas, un viņiem ir spēcīga pretestība vibrācijai.
Tie ir jutīgi pret termisko stresu, un to dzīves ilgums ir atkarīgs no darba cikla un dzesēšanas apstākļiem.

Mehāniskie slēdži:
Viņu dzīves ilgums ir ierobežots (10^5–10^6 operācijas) kontakta nodiluma dēļ.
Viņi ir jutīgi pret fiziskiem satricinājumiem un vibrācijām, kas samazina to uzticamību skarbā vidē.
