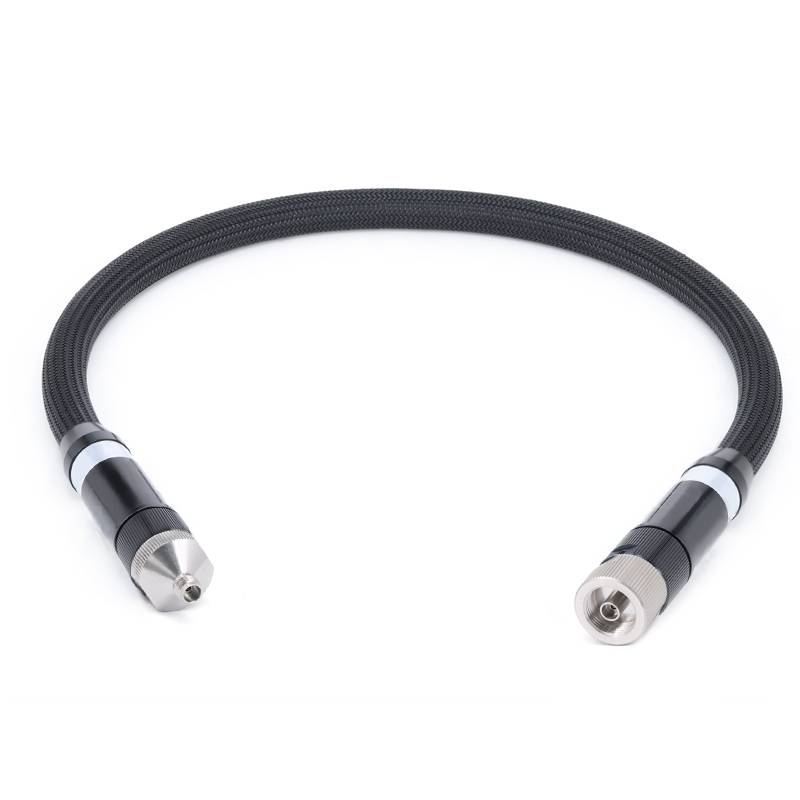

Kāpēc vektoru tīkla analizatora (VNA) testa kabeļi bieži ir dārgi



Starp citiem faktoriem augstās vektoru tīkla analizatora (VNA) testa kabeļu izmaksas izriet no to stingrajām veiktspējas prasībām, specializētiem materiāliem, precizitātes ražošanas procesiem un stingrai kvalitātes kontrolei. Šeit ir detalizēta analīze par galvenajiem faktoriem, kas izraisa to augstās izmaksas:

1. Īpaši augstas veiktspējas indeksa prasības

VNA testa kabeļi darbojas augstas frekvences diapazonā (parasti no MHz līdz simtiem GHz), un tām ir jāuztur ārkārtīgi augsta signāla integritāte, lai nodrošinātu precīzu parametru, piemēram, S-parametru, ievietošanas zudumu, atgriešanās zudumu un fāzes stabilitāti.

Galvenās veiktspējas prasības ir:

Zems ievietošanas zudums: Augstas frekvences joslās (piemēram,> 18 GHz) pat nelieli pretestības vai dielektriskie zudumi var traucēt mērījumu rezultātus. Kabeļos, lai samazinātu zaudējumus, ir jāizmanto zemas pretestības vadītāji un zema zaudējumu dielektriķi.

Augsts atgriešanās zaudējums (pretestības saskaņošana): VNA mērījumi ir ārkārtīgi jutīgi pret signāla atstarojumiem. Kabeļiem jāuztur precīza raksturīga pretestība (parasti 5 0 ω) ar minimālām izmaiņām visā garuma un frekvences diapazonā. Jebkura pretestības neatbilstība radīs kļūdas, tāpēc vadītāju un dielektriku izmēru pielaidei jāsasniedz mikrometra līmenis (parasti ± 0,001 collas).

Fāzes stabilitāte: Fāzes nobīdes, ko izraisa kabeļa kustība (piemēram, liece) vai temperatūras izmaiņas, jābūt nenozīmīgām. Tas prasa īpašus dizainus (piemēram, spirāles brūces iekšējos vadītājus), lai stabilizētu fāzi, tādējādi palielinot sarežģītību.

Elektromagnētiski traucējumi (EMI)/radiofrekvences traucējumi (RFI) ekranēšana: Lai novērstu ārēju traucējumus un signāla noplūdi, kabeļi izmanto daudzslāņu ekranēšanu (piemēram, vara pinumu + alumīnija folija + vadošs polimērs), kas palielina materiālu un darbaspēka izmaksas.



2. Specializētie materiāli

VNA kabeļos izmantotie materiāli tiek rūpīgi izvēlēti, lai izpildītu augstfrekvences veiktspējas un stabilitātes prasības:

Vadītāji: Lai samazinātu ādas efekta zudumus augstās frekvencēs, tiek izmantots augstas tīrības līdzeklis bez skābekļa vai sudraba pārklāts/zelta pārklāts varš. Zelta pārklājumu (dārgu, bet ļoti izturīgu pret koroziju) bieži izmanto savienotājiem un iekšējiem vadītājiem.

Dielektriķi: Nepieciešami zemi zaudējumi, ļoti stabili dielektriķi, piemēram, paplašināts PTFE. Šiem materiāliem ir zema un stabila dielektriskā konstante (εR), kas var saglabāt pretestības stabilitāti ar temperatūras un biežuma izmaiņām, taču tie ir dārgi un grūti apstrādājami.

Apvalka: Izturīgi, bet elastīgi materiāli (piemēram, fluoropolimēri, poliuretāns vai neilona pinumi) tiek izmantoti, lai izturētu mehānisko spriegumu (saliekšana, nodilums) un ekstrēmās temperatūras (-55 pakāpe uz +150 pakāpi). Šie materiāli ir daudz dārgāki nekā parasts PVC.



3. Precizitātes ražošanas un procesa dizains

VNA kabeļu projektēšanai un ražošanai nepieciešama mikrometra līmeņa precizitāte:

Izmēru pielaides: Iekšējo vadītāju, dielektriku un ārējo vairogu ģeometrijai jābūt vienveidīgiem, lai izvairītos no pretestības izmaiņām. Piemēram, iekšējo un ārējo vadītāju koncentrācija (lai novērstu atspoguļojumus, ko izraisa ekscentriskums) ir jākontrolē mikrometru diapazonā.

Sarežģītas struktūras: Daudzi augstfrekvences kabeļi pieņem progresīvus dizainus, piemēram, 塑形 struktūras fāzes stabilitātei un zema blīvuma PTFE, lai samazinātu svaru un zaudējumu.

Augstas precizitātes manuālā montāža: Ultra-augstas frekvences kabeļu (piemēram, savienotāju) kritiskām sastāvdaļām var būt nepieciešama manuāla montāža un atkļūdošana, lai izpildītu specifikācijas, kas palielina darbaspēka izmaksas.



4. Augstas veiktspējas savienotāji

Savienotāji ir kritiska VNA kabeļu sastāvdaļa, un slikti veiktspējīgi savienotāji var būt galvenais mērījumu kļūdu avots. Tie prasa:

Precīza apstrāde: Savienotāji (piemēram, SMA, 3,5 mm, 2,4 mm, 1,85 mm) tiek apstrādāti no augstas kvalitātes misiņa vai berilija vara (kam ir atsperes īpašības) ar pielaides, kas kontrolētas ± 0. 0001 collas.

Apšuvuma ārstēšana: Zelta vai rodija pārklājums (5–50 mikroinču biezs) nodrošina zemu kontakta izturību, izturību pret koroziju un atkārtojamu pārošanās veiktspēju (būtiska kalibrēšanai).

Pārbaude un pārbaude: Katram savienotājam jāpārbauda sprieguma stāvošā viļņa attiecība (VSWR), ievietošanas zudumi un mehāniskā izturība (tūkstošiem ievietošanas/ekstrakcijas ciklu), kas palielina ražošanas laiku.



5. Vides izturība

VNA kabeļiem ir jāiztur skarbi apstākļi laboratorijā, rūpnīcā vai lauka testēšanā:

Elastība un izturība: Viņiem ir jāiztur atkārtota saliekšana, savērpšana un nodilums, bez degradācijas sniegumā. Tas prasa uzlabotu iekšējā atbalsta dizainu un izturīgu apvalku.

Temperatūra un pretestība laika apstākļiem: Materiāliem jābūt stabiliem plašā temperatūras diapazonā, mitrā vidē un ķīmisko vielu (piemēram, eļļu un šķīdinātāju) iedarbībā. Tāpēc tiek izmantota dārga inženiertehniskā plastmasa un elastomēri
