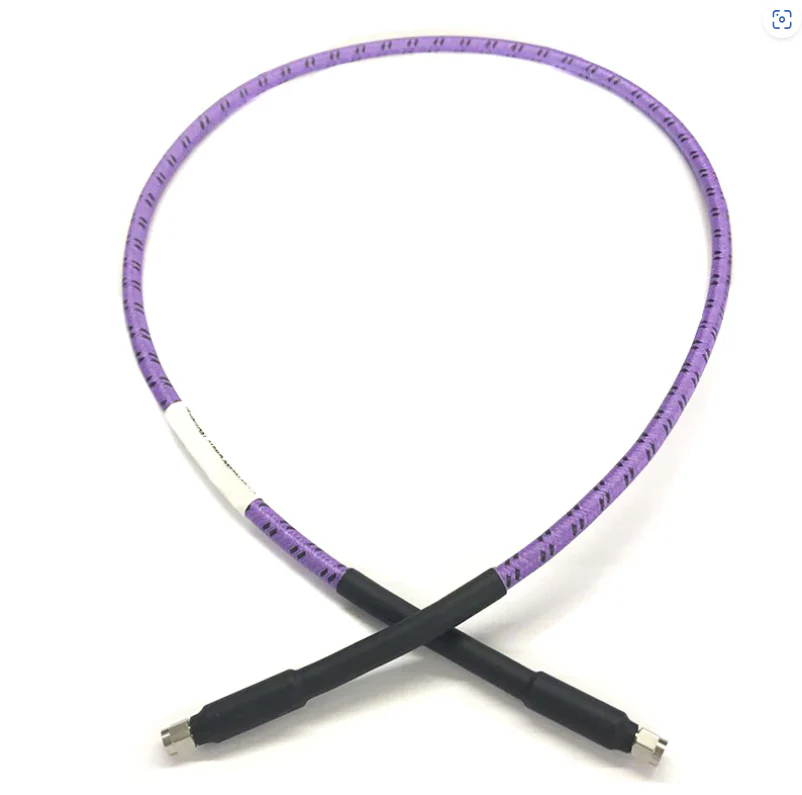

Kā izvēlēties RF kabeļa komplektu



Labā RF kabeļa komplekta atlasīšana ir būtiska, lai nodrošinātu uzticamu signāla pārraidi tādos laukos kā telekomunikācijas, radars, testa un mērīšana, kosmosa un rūpnieciskās sistēmas {. Atlases procesam ir nepieciešams līdzsvarot elektrisko veiktspēju, mehāniskās īpašības, vides izturība un specifiska pielietojuma prasība . ir step-by-soding, lai palīdzētu.



1. noskaidrot lietojumprogrammas prasības un scenārijus

Pārbaude un mērīšana: Bieža liece, atkārtoti savienojumi un augstas precizitātes prasības (e {. g ., laboratorijas aprīkojums, osciloscopes) .

Fiksēta instalācija: Ilgtermiņa stabilitāte un zemas apkopes vajadzības .

Skarba vide: Extreme temperatūras, mitruma, vibrācijas vai ķīmisko vielu iedarbība (e . g ., āra torņi, kosmiskā aviācijas, rūpnieciskā mašīna) .

Augstas mobilitātes sistēmas: Elastība un izturība pārvietojošos stāvokļos (e . g ., droni, roboti, portatīvās ierīces) .



2. Novērtējiet galvenos elektriskās veiktspējas parametrus

A . frekvences diapazons

RF kabeļiem ir maksimāla darbības frekvence, no kuras pārsniedzot signāla zudumu (vājināšanās), strauji palielinās . Pārliecinieties, vai kabeļa nominālā frekvence aptver jūsu sistēmas darbības diapazonu:

Zema frekvence (mazāka vai vienāda ar 6 GHz): RG 58, RG316 (izplatīta patērētāja elektronikā) .

Vidēja frekvence (6–26 GHz): .086, {.141 daļēji elastīgi un daļēji ripīgi kabeļi .

Augstas frekvences (26–40 GHz): īpaši zemu zudumu amplitūda un fāzes stabili koaksiālie kabeļi (E . g ., satelīta sakariem, radars) .}}}}}}}}}}}}}}}}

Īpaši augsta frekvence (40–110 GHz): īpaši zemu zudumu amplitūda un fāzes stabili koaksiālie kabeļi (milimetru viļņu sistēmas) .

B . vājināšanās (signāla zaudēšana)

Vājināšanās (DB/FT) mēra signāla zudumu attālumā un palielinās ar frekvenci ., lai pārraidītu tālsatiksmes pārraidi, prioritizējiet zemas metināšanas kabeļus . prioritātes

C . pretestības saskaņošana

Pretestības neatbilstība izraisa signāla refleksiju, efektivitātes samazināšanu un traucējumu radīšanu . atbilst kabeļa pretestībai jūsu sistēmai:

Lielākā daļa RF sistēmu (e . g ., militārie, telekomunikācijas, testa aprīkojums): 50Ω .

Video / kabeļtelevīzijas sistēmas: 75Ω .

Izvairieties sajaukt izturības (E . g ., 50Ω kabelis ar 75Ω savienotājiem) .

D . Jaudas apstrādes jauda

Kabelim ir jāiztur sistēmas jauda (vidējā un maksimālā jauda), lai izvairītos no pārkaršanas vai sabrukšanas . Galvenie faktori:

Vidējā jauda: nepārtraukta jauda (e . g ., 100W bāzes stacijās) .

Maksimālā jauda: īss impulsa jauda (e {. g ., Kilowatt-līmenis radar) .

Manas temperatūras vidē (e {.} g ., 20% samazinājums 60 grādos) . ., 20% samazinājums) .

E . fāzes stabilitāte

Fāzes jutīgās sistēmās, piemēram, tādās, kurām ir diferenciāli signāli, samaziniet fāzes novirzi, ko izraisa temperatūras izmaiņas vai liekšana . Izvēlieties kabeļus ar stabilām amplitūdas un fāzes raksturlielumiem .



3. Novērtējiet mehāniskās īpašības

A . elastība

Augsta elastība: izmantojiet elastīgus kabeļus scenārijiem, kuriem nepieciešama bieža liekšana (e . g ., testa vadi) .

Zema elastība: fiksētām instalācijām, kurām nepieciešama stabilitāte, izmantojiet daļēji ripīgus (ciets vara ārējais vadītāju) vai daļēji elastīgus kabeļus .

b . izturība

Liekuma rādiuss: pārliecinieties, ka kabelis var izturēt minimālo liekšanas rādiusu bez veiktspējas degradācijas .

Nodiluma pretestība: izmantojiet kabeļus ar izturīgiem apvalkiem (e . g ., nerūsējošā tērauda neilona pītie apvalki) skarbā rūpniecības vidē .



4. Apsveriet vides pretestību

Kabelim ir jāfunkcionē pareizi tā darbības apstākļos:

Temperatūras diapazons: rūpnieciskā pakāpe (-40 pakāpe līdz 125 grādiem), aviācijas un kosmosa pakāpe ({-55 pakāpe līdz 165 grādiem) vai ekstrēmā vide {.} augstas temperatūras superkonduktori (e .} g ., ptfe insulation var ar stand -65}}}}}, ptfe insulation ar stand. ) .

Mitruma pretestība / IP vērtējums: Izmantojot brīvdabas lietošanu, nepieciešami ūdensnecaurlaidīgi kabeļi / savienotāji (E . G ., IP67 / IP68 N-Type savienotāji ar O-gredzeniem) .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}

Chemical resistance / UV resistance: For scenarios exposed to oil, fuel, or sunlight (e.g., ethylene-tetrafluoroethylene copolymer sheaths for chemical resistance; UV-stabilized PVC for outdoor use).

Vibrācijas / trieciena pretestība: militārām / kosmosa lietojumprogrammām ir nepieciešami kabeļi ar stabilu ekranēšanu un celma samazināšanu (e . g ., sanākšana Mil-dtl -17 standarti) .}



5. Atlasiet saderīgus savienotājus

Savienotājiem jāatbilst kabeļa un aprīkojuma saskarnei ar zemu ievietošanas zudumu un uzticamu savienojumu:

Parastie veidi: SMA (līdz 18 GHz), N-tips (līdz 18 GHz, liela jauda), TNC (izturīgs pret vibrāciju), BNC (zema frekvence, ātrs savienojums), 2 . 92 mm (līdz 40 GHz), 1,85 mm (līdz 67 GHz).

Funkcijas: izvēlieties Crimp, Lodder vai Compression Connectors, pamatojoties uz instalēšanas vajadzībām . skarbā vidē, atlasiet nerūsējošā tērauda savienotājus virs misiņa .

Dzimums un polaritāte: pārliecinieties, ka vīriešu / sieviešu gali sakrīt ar aprīkojumu (e . g ., SMA vīrietis līdz n-type mātītei) .}



6. bilances izmaksas un uzticamība

Augstas veiktspējas kabeļi (e {. g ., sudraba pārklāti vadītāji, foamed ptfe / zema blīvuma ptfe) ir dārgāki, bet tiem ir zemāki zaudējumi un ilgāks dzīves ilgums (piemērots kritiskām sistēmām) .}}}}}}}}}}}}}}}}

Economical options (e.g., silver-copper-clad steel, tinned copper braid, PVC sheaths) are suitable for low-frequency, non-critical uses (e.g., consumer electronics).

Drošībai kritiskiem lietojumiem (e {. g ., medicīniskais aprīkojums, aviācija), prioritizējiet uzticamību, salīdzinot ar izmaksām .



Galveno soļu kopsavilkums

Noskaidrojiet lietojumprogrammas scenāriju (fiksēts / mobilais, iekštelpu / āra, frekvenču diapazons) .

Saskaņojiet elektriskās specifikācijas (pretestība, jauda, vājināšanās) .

Atlasiet atbilstošas mehāniskās īpašības (elastība, izmērs, izturība) .

Nodrošiniet pretestību videi (temperatūra, mitrums, ķīmiskās vielas) .

Izvēlieties saderīgus savienotājus .

Bilances veiktspēja, izmaksas un uzticamība .



Veicot šīs darbības, jūs varat izvēlēties RF kabeļa komplektu, kas optimizē signāla integritāti un ilgmūžību jūsu īpašajām vajadzībām .
