Zondes kalibrēšanas komplekti: detalizēts ceļvedis no sagatavošanās uz apkopi

Zondes kalibrēšanas komplekti ir kritiski instrumenti augstfrekvences elektroniskajā testēšanā (piemēram, RF, mikroviļņu, milimetru viļņu un terahertz lietojumprogrammās) {. tie novērš sistemātiskas kļūdas, kas ieviestas ar testa zondi, kabeļi, un savienotāji . Parametri, kas ir piemēroti, tie ir piemēroti. S-parametri un ievietošanas zudums . Zemāk ir visaptverošs ceļvedis, kas aptver visu, sākot no sagatavošanas līdz apkopei .

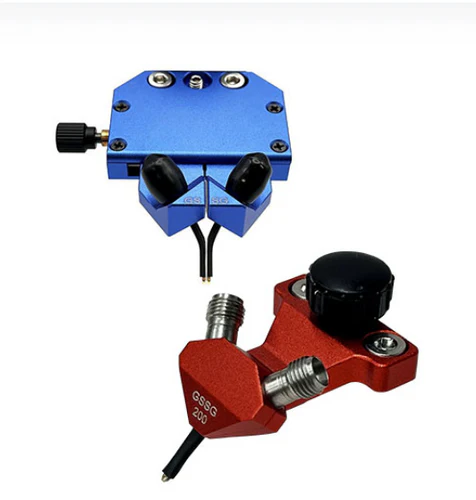

1. Izpratne par zondes kalibrēšanas komplektu lomu

Zondes kalibrēšanas komplekti sastāv no precīzas inženierijas standartiem (e {. g ., īss, atvērts, ielādēts, caur, atspoguļo un pārraides līnijas standarti), kas izstrādāti, lai raksturotu un labotu kļūdas zondes balstītas testa sistēmas . Šīs kļūdas ietver:



Pārdomu kļūdas: Ko izraisa pretestības neatbilstības zondes, kabeļos vai savienotājos .

Pārraides kļūdas: Vājināšanās vai fāzes maiņa signāla ceļā .

Ar kontaktu saistītas kļūdas: Slikts elektriskais kontakts starp zondes un DUTS vai kalibrēšanas standartiem .



Izmantojot šos zināmos standartus, testēšanas sistēmas (piemēram, vektora tīkla analizatori, VNA) aprēķina kļūdu modeli, kas tiek izmantots, lai labotu turpmākos DUT mērījumus.

2. Pamata ievietošana precīzai kalibrēšanai

2.1. Pārbaudes vides kontrole

Temperatūra un mitrums: Veiciet kalibrēšanu stabilā vidē (parasti 23 grādi ± 2 grādi ar 45–55% relatīvo mitrumu) . Temperatūras svārstības izraisa materiāla izplešanos vai kontrakciju, mainot zondes un standartu elektriskās īpašības {.} elektriskās īpašības {.} elektriskās īpašības

Tīrība: Darbs bez putekļiem . piesārņotājus (putekļi, eļļas, plūsmas atlikumi) uz zondes galiem vai kalibrēšanas standartiem noārdās elektriskā kontakta kvalitāte un ievieš mērījumu troksni .

2.2 Iekārtas pārbaude

Zonde: Pārbaudiet, vai nav fizisku bojājumu (E . g ., saliekti padomi, valkāti kontakti) vai piesārņojums . Nelieliet padomus, izmantojot saspiestu gaisu vai nesaturošu salvetes, kas samitrētas ar izopropilspirtu .}}}}}}}}}}}}}}}}}}}.

Kabeļi un savienotāji: Pārbaudiet koaksiālos kabeļus, vai nav bojājumu vai bojājumu; Pārliecinieties, ka savienotāji ir tīri un pareizi savienoti, lai novērstu signāla zudumu .

Kalibrēšanas komplekti: Pārbaudiet, vai standarti ir nebojāti (e . g ., bez skrāpējumiem uz slodzes virsmām, standartos nav saliektu tapu) . nav saliektu tapu) .

2.3 Sistēmas iestatīšana

VNA un testa sistēmas jauda vismaz 30 minūtes pirms kalibrēšanas, lai komponenti varētu sasniegt termisko stabilitāti .

Pievienojiet zondes ar VNA, izmantojot kabeļus, nodrošinot stingrus (bet ne pārāk stingrus) savienojumus, lai novērstu signāla noplūdi .

3. Atlasīt atbilstošu kalibrēšanas metodi

Zondes kalibrēšanas komplekti Atbalsta vairākas metodes, izvēlētas, pamatojoties uz frekvences diapazonu, zondes tips (e . g ., GSG, SG) un DUT ģeometrija:



Metode	Galvenie standarti	Frekvences diapazons	Ideālas pielietojumi
Silts	Īss, atvērts, slodze, caur	DC - 18 GHz	Koaksiālās zondes, plakanas struktūras (PCB)
Trl	Caur, atstarojiet, līnija	10 GHz --110 GHz	Augstas frekvences, nekontrolētas struktūras (e . g ., viļņvadi, mikrostripti)
LRM	Līnija, atspoguļošana, sakritība	1 GHz - 40 GHz	Līdzsvarotas zondes, asimetriskas struktūras

4. Detalizētas kalibrēšanas darbības

4.1 Montāžas kalibrēšanas standarti

Nostipriniet kalibrēšanas komplekta substrātu (e . g ., alumīnija oksīda, kvarca) līdz stabilam darbagaldam un izlīdziniet to ar zondes pozicionētāju . Pārliecinieties, ka substrāts ir līdzens, lai izvairītos no zondes gala nepareizas vērtības .

4.2 Pareizi pozicionēšanas zondes

Izmantojiet mikroskopu, lai izlīdzinātu zondes padomus ar kalibrēšanas standartu spilventiņiem (e . g ., īsi spilventiņi, atvērtie spilventiņi) .

Uzklājiet gaismu, vienmērīgu spiedienu, lai nodrošinātu labu elektrisko kontaktu, nesabojājot standartus vai zondes . Pārmērīgas spiediena deformācijas spilventiņus, savukārt nepietiekams spiediens izraisa periodiskus savienojumus .

4.3 Kalibrēšanas izpildīšana, izmantojot VNA

Palaidiet VNA kalibrēšanas programmatūru un atlasiet izvēlēto metodi (e . g ., solt) .

Izpildiet uzvednes, lai izmērītu katru standartu secīgi:

Īss: Teorētiski ideāls īss (0 ω), lai raksturotu atstarojumu zondes galā .

Atvērt: Struktūra ar bezgalīgu pretestību (e . g ., gaisa sprauga), lai izmērītu bārku laukus .

Slodze: 50 Ω slodze, lai kalibrētu signāla zaudēšanai .

Caur: Tiešs savienojums starp zondes pāriem, lai kalibrētu pārraides ceļus .

VNA aprēķina kļūdas terminus (e . g ., refleksijas izsekošana, pārraides izsekošana, izolācija) un saglabā tos reālā laika labošanai .

5. Parastās kļūdas, no kuras jāizvairās

Vides faktoru novārtā atstāšana: Kalibrēšana slikti vēdinātā vai augstā temperatūrā izraisa termisko dreifu .

Netīrie standarti vai zondes: Piesārņotāji darbojas kā parazītu rezistori/kondensatori, izkropļojot rezultātus .

Pārmērīgs zondes spiediens: Bojājumu zondes padomi un standarta spilventiņi, kas noved pie pastāvīgas kļūdas .

Secinājums

Pareiza zondes kalibrēšanas komplektu izmantošana ir būtiska uzticamai elektroniskai pārbaudei ., ievērojot stingrus sagatavošanas protokolus, izvēloties atbilstošas metodes, izpildot precīzas kalibrēšanas pakāpes un uzturot standartus, inženieri nodrošina mērījumus precīzi atspoguļo dutētiski-kritiskas, lai izstrādātu augstas veiktspējas RF, mikroviļņu un milimetru-wave .}} mikrovāvs un milimetru-wave {{4.
