Atšķirības un savienojumi starp RF cirkulatoriem un RF izolatoriem

Darbības princips:

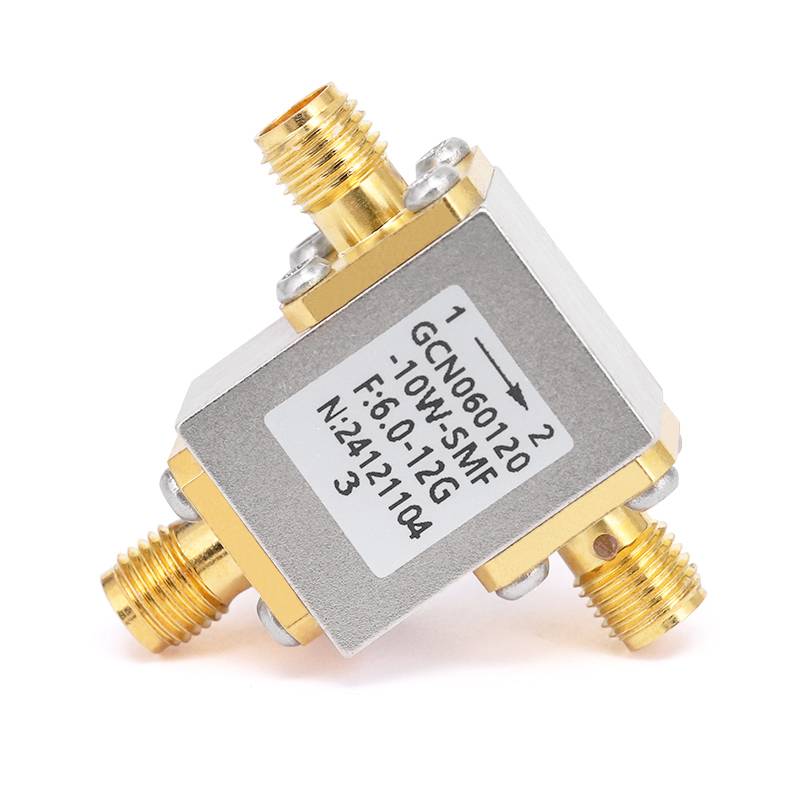

RF circulators:

Cirkulators ir trīs ostu (vai vairākas) ierīce, kas virza RF signālus noteiktā virzienā starp portiem. Tas nodrošina, ka signāli plūst no viena porta uz otru noteiktā virzienā.

Cirkulācija darbojas, pamatojoties uz magnētisko materiālu nelineāro iedarbību. Parasti tas sastāv no rotējoša nelineāra materiāla, kas savienots ar magnētisko lauku. Trīs portu cirkulācijā signāls no 1. porta nonāk 2. ports 2. porta signāls nonāk 3. portā, un 3. porta signāls tiek novirzīts atpakaļ uz 1. portu.

RF izolators:

Izolators parasti ir divu portu ierīce, kas ļauj signālam plūst no viena porta uz otru, vienlaikus bloķējot jebkuru signālu no atgriešanās sākotnējā avotā.

Līdzīgi kā cirkulācijai, izolators operācijai izmanto magnētiskos materiālus, bet tam ir tikai divi ostas. Izolators novērš reverso signāla plūsmu, izolējot avotu no visiem atspoguļotajiem signāliem, kas var izraisīt bojājumus vai traucējumus.



Galvenais darbības princips: magnētiskie materiāli

Abas ierīces izmantoferomagnētiski materiāli(piemēram, ferīts) zem statiskā magnētiskā lauka. Magnētiskais lauks inducēnereciprokāla izplatīšanāsno RF signāliem, kas nozīmē signāla uzvedību, braucot uz priekšu pret atpakaļ. Šī nereciprocity ļauj:

Cirkulatori, lai virzītu signālus secīgi starp ostām.

Izolatori, lai nomāktu reversos signālus (liels vājināšanās apgrieztā virzienā, zemi zaudējumi priekšējā virzienā).



Praktiski pielietojumi: reālās pasaules lietošanas gadījumi

Cirkulatori:

Radaru sistēmās tie atdalīja un saņēma signālus (raidītājs → Antena → uztvērējs bez traucējumiem).

Komunikāciju tīklos tie nodrošina divvirzienu signāla plūsmu virs viena kanāla (piemēram, sadalot augšupsaites\/lejupslīdes signālus).

Izolatori:

Aizsargājiet RF pastiprinātājus, bloķējot atspoguļoto spēku no neatbilstīgām slodzēm (piemēram, antenas ar atšķirīgu pretestību).

Stabilizējiet oscilatorus, novēršot frekvences vilkšanu, ko izraisa slodzes atstarojumi.



.
